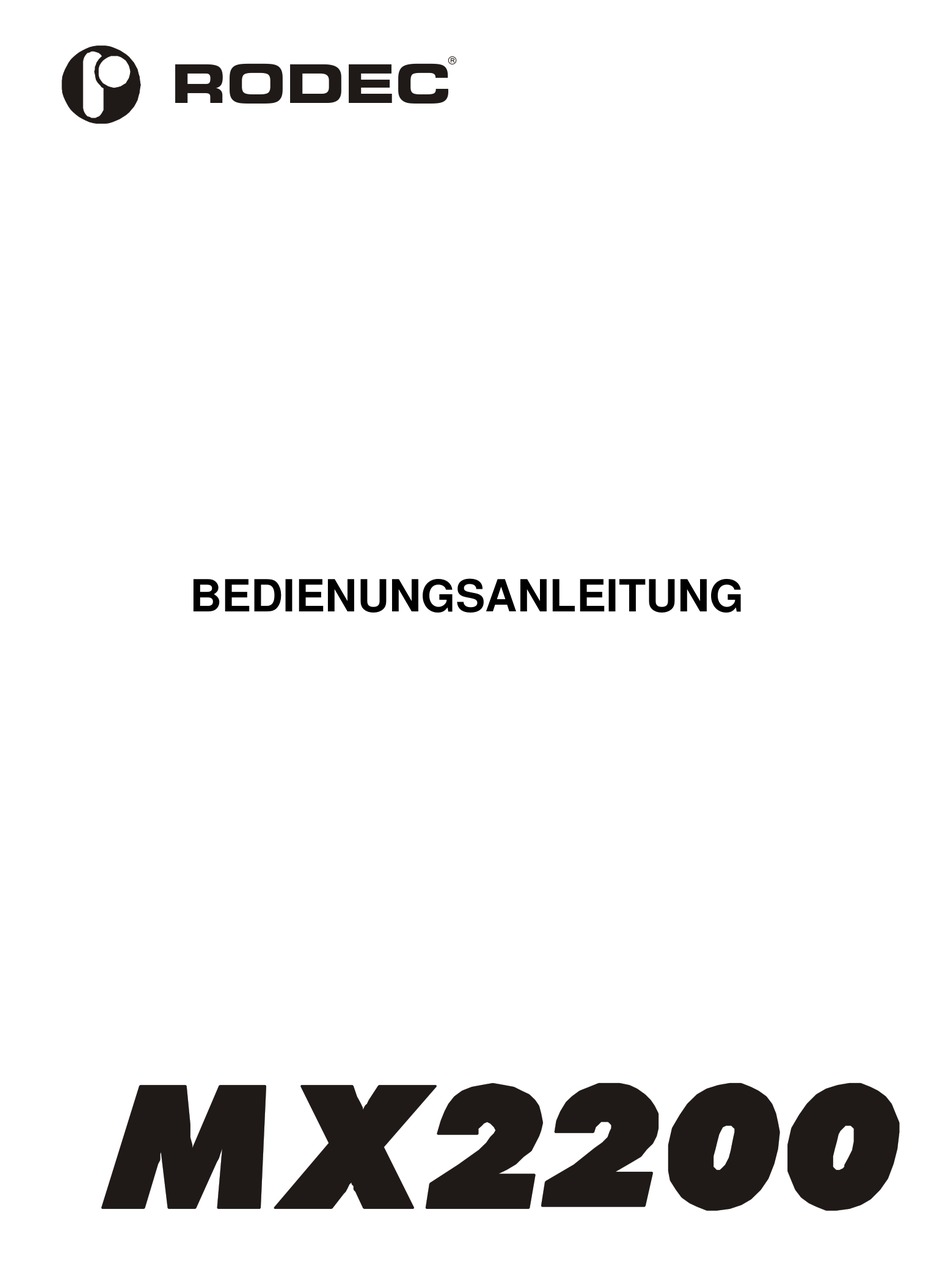

  • Seite 1  RODEC BEDIENUNGSANLEITUNG...

  • Seite 3: Elektromagnetische Verträglichkeit Und Sicherheit

    Elektromagnetische Verträglichkeit und Sicherheit • Dieses Produkt entspricht den europäischen Richtlinien für elektromagnetische Verträglichkeit 89/336/EEC 92/31/EEC sowie europäischen Niederspannungsrichtlinien 73/23/EEC und 93/68/EEC. • Entsprechend der Vorschriften der Richtlinie 89/336/EEC auf der Grundlage Gesetze Mitgliedsstaaten Bezug elektromagnetische Verträglichkeit entspricht dieses Produkt folgenden Spezifikationen: NEN-EN 55103-1: Elektromagnetische Verträglichkeit.

  • Seite 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE BITTE LESEN SIE ALLE ANLEITUNGEN VOR DEM BETRIEB DES GERÄTS 1) Lesen Sie bitte zu Ihrer eigenen Sicherheit die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen oder anschließen. 2) Die Bedienungsanleitung muss sich im Besitz des Eigentümers des Mischpultes befinden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf.
  • Seite 5 REINIGUNG DES MISCHPULTES 1) Benutzen Sie zum Reinigen des Geräts keine Chemikalien oder Lösungsmittel. Benutzen Sie zum Reinigen des Mischpultes möglichst eine weiche Bürste oder ein flusenfreies Tuch. Tragen Sie kein Kontaktspray oder sonstige Produkte auf die Fader auf, da diese Produkte die Fader beschädigen können.

  • Seite 6: Willkommen

    Sie sind der Besitzer eines hochwertigen Mischpultes, das hervorragende Leistungen in Verbindung mit anderen hochwertigen Systemen erbringt. RODEC-Mischpulte haben eine Reputation für beste Qualität, robuste Verarbeitung und guten Klang. RODEC-Mischpulte werden in Diskotheken der Spitzenklasse von den bekanntesten DJs und den größten professionellen Verleihfirmen weltweit benutzt.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite: Electromagnetische Verträglichkeit und Sicherheit ..…………………………….….. 3 Wichtige Sicherheitsinweise .…………………………………………………………… 4 Willkommen ……….…………………….……………………………………………….. 6 Inhaltverzeichnis ………………………..………………………………………………. 7 Frontblende und Bedienelemente .…….………………………………………………. 8 Geräterückseite und Anschlüsse .……………………………………………………… 14 Kabelkonfigurationen …………………………………………………………………… 17 Unterschiedliche Audioanschlüsse …..……………………………………….. 17 Unterscheidliche Audiokabel .………………………………………………….. 17 Bedienungshinweise ………………………………………………………………….. 20 Subsonic filter ……………….…………………………………………………..

  • Seite 8: Frontblende Und Bedienelemente

    Frontpanel with controls  RODEC 15 16 17 18 Umschalter Eingänge Dieser Umschalter dient der Auswahl des Eingangssignals: MICRO, PHONO, LINE A oder LINE B. Regler Eingangspegel Mit diesem Regler stellen Sie den Eingangspegel der einzelnen Eingangskanäle ein. Regler Equalizer...
  • Seite 9 LOW MAX MID MAX HIGH MAX LOW MIN MID MIN HIGH MIN Anzeige-LEDs für Eingangskanaleffekte Diese LEDs zeigen an, welcher Kanal durch einen der Effektausgänge geschleift wird. Leuchten die LEDs FX-1 und FX-2 nicht, so ist kein Kanal durch die Effekte geschleift. Leuchtet die FX-1 LED eines Kanals grün, so ist dieser Kanal durch Effektausgang 1 geschleift.
  • Seite 10 Equalizer Dreifache Klangsteuerung für das DJ-Mikrofon. HIGH MAX LOW MAX MID MAX +12.5 +7.5 +2.5 -2.5 -7.5 -12.5 LOW MIN MID MIN HIGH MIN -17.5 -22.5 -27.5 Regler Eingangspegel für DJ-Mikrofon Regler zur genauen Pegeleinstellung unterschiedlicher Mikrofontypen. Talk-Over-Regler Regler zur Einstellung der Unterdrückung der Musik bei Ansagen über das DJ-Mikrofon. VU-Meter Die zwei Meter zeigen die PFL-Signal.
  • Seite 11 Netzkontrollanzeige Leuchtet, wenn das Mischpult am Netz angeschlossen und eingeschaltet ist. Regler für Ausgang Master Lautstärkeregler vom Ausgang des Mischpultes zu nachgeschalteten oder integrierten Verstärkern. Regler für Ausgang Monitor Lautstärkeregler für den Signalpegel des Monitorausgangs; dieser Ausgang schließt nicht das Signal des DJ-Mikrofons ein, um Rückkopplungen des Mikrofonsignals über die Monitorlautsprecher zu vermeiden.
  • Seite 12 durch Effektausgang 1 geschleift. Leuchtet die FX-1 LED rot, so ist das Signal eines Eingangskanals durch den FX-1 Ausgang geschleift und zu diesem Zeitpunkt kann kein weiterer Kanal durch FX-1 geschleift werden. Gleiches gilt für die aufleuchtende FX-2 LED. Blinkt die FX-1 LED rot, so muss der Regler zur Zuordnung von Effekten für das Hauptausgangssignal (26) auf seine Mittelstellung zurückgedreht werden, da er ursprünglich falsch eingestellt wurde.
  • Seite 13 Ist der Kurvenregler nach rechts gedreht, so reagiert der Crossfader sehr schnell, mit Erhöhung der Lautstärken der Kanäle mit Routingumschalter (7) auf Y-Position von 0 bis zum Maximum, wenn Sie den Schieberegler des Crossfaders von links nur ganz gering verschieben. Gleiches gilt für die Lautstärken der Kanäle mit Routingumschalter (7) auf X-Position, jedoch mit nur geringer Verschiebung von der rechten Seite.

  • Seite 14: Geräterückseite Und Anschlüsse

    Geräterückseite und Anschlüsse Professional Audio Equipment Made in Belgium  WARNING RODEC DISCONNECT POWERCORD www.rodec.com www.rodec.com www.rodec.com www.rodec.com BEFORE OPENING Ein/Auschalter Schaltet das Gerät ein und aus (Stand-by). Einfacher Tastendruck schaltet das Mischpult ein, nochmaliger Tastendruck schaltet es wieder aus.
  • Seite 15 Effekte EINGANG/AUSGANG 1 Eingang und Ausgang zum Anschluss von Effektgeräten an das Musiksignal. Das Signal dieses Anschlusses wird durch die Regler für Eingangskanaleffekte (5) oder Regler zur Zuordnung von Effekten für das Hauptausgangssignal (26) gesteuert. Intern verbunden, wenn sich kein Klinkenstecker in der Buchse befindet. Empfindlichkeit 775 mV. Effekte EINGANG/AUSGANG 2 Eingang und Ausgang zum Anschluss von Effektgeräten an das Musiksignal.
  • Seite 16 Digitaler Aufnahmeausgang Ausgang zum Anschluss an einen S/P DIF Eingang eines MD-Rekorders, CD-Rekorders, HD- Rekorders oder DAT-Rekorders zum Aufzeichnen. Dieser Ausgang kann zur Übertragung des DJ-Mikrofonsignals (24) umgeschaltet werden. Beide Signale (links und rechts) werden über den Ausgang übertragen (nur für Kanäle 1 und 5) USB Eingang/Ausgang Optionaler USB-Port zur Musikwiedergabe von PC oder HD-Player und gleichzeitiger Aufnahme des Hauptausgangssignals mit einem PC oder HD-Rekorder.

  • Seite 17: Kabelkonfigurationen

    Kabelkonfigurationen a) Unterschiedliche Audioanschlüsse b) Unterschiedliche Audiokabel 1) Asymmetrisches RCA (Cinch) Kabel: Zum Anschluss von: CD-Player, MD-Player/Rekorder, Plattenspieler, DVD-Player/Rekorder, Verstärker usw. am Mischpult. Für Anschlüsse von Analogsignalen benötigen Sie 2 dieser Kabel für Stereo. Für digitale S/P DIF Anschlüsse benötigen Sie nur 1 Kabel für Stereo. 2) Symmetrisches XLR-Kabel:...
  • Seite 18 Zum Anschluss von Mikrofon, Verstärker, Equalizer, Lautsprecher-Prozessor, Begrenzer, usw. am Mischpult. Für Anschlüsse von Analogsignalen benötigen Sie 2 dieser Kabel für Stereo. 3) Kabel mit symmetrischer XLR-Buchse zu 3-poligem Klinkenstecker: Zum Anschluss von Mikrofon, Verstärker, Lautsprecher-Prozessor, usw. am Mischpult. Für Stereoanschluss benötigen Sie 2 dieser Kabel. 4) Kabel mit asymmetrischer 2-poligem 1/4-Zoll Klinkenstecker zu RCA (Cinch) Stecker: Zum Anschluss von elektronischem Musikinstrument, Synthesizer, Sampler, Effektmaschine, Verstärker, Aufzeichnungsgerät usw.
  • Seite 19 7) Kabel mit 3-poligem 1/4-Zoll Klinkenstecker zu zweimal 2-poligem 1/4-Zoll Klinkenstecker (Y-Split): 3-poliger symmetrischer 2-poliger asymmetrischer 1/4-Zoll Klinkenstecker 1/4-Zoll Klinkenstecker 2-poliger asymmetrischer 1/4-Zoll Klinkenstecker Zum Anschluss von Effektmaschine, Audiofilter, Verzögerungsschleife usw. am Mischpult. Für Stereoanschluss benötigen Sie 2 dieser Kabel. Der obere 2-polige Klinkenstecker ist das Signalsendekabel, dieser muss am Eingang der Effektmaschine angeschlossen werden.

  • Seite 20: Bedienungshinweise

     CU T CU T CU T CU T PF L C H1 - CH2 SE LECT PF L C H1 - CH2 SE LECT RODEC CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH 2...
  • Seite 21 KEIN EFFEKT GEWÄHLT KEIN SIGNAL KEIN SIGNAL RODEC RODEC l t e r t e c h n o l o g y i n s i d e l t e r t e c h n o l o g y i n s i d e...

  • Seite 22: Subsonic Filter

    7) Schieben Sie dein Regler für Master (19), bis die gewünschte Lautstärke erreicht ist. Regeln Sie ebenfalls den Regler für Ausgang Monitor (20) hoch, um die Musik in der DJ-Kabine zu hören. 8) Die Musik in der DJ-Kabine wird mit dem Monitor-Equalizer (21) eingestellt. 9) Regeln Sie nötigenfalls den Seitenabgleich mit dem Balanceregler (6) nach, für Mono stellen Sie den Modusumschalter Master (23) auf Mono.

  • Seite 23: Anwendungsbeispiele

    AMPLIFIERS LAPTOP EFFECTS MACHINE EFFECTS MACHINE TABLETOP COMPUTER TABLETOP RODEC  RODEC  CD PLAYER f i l t e r t e c h n o l o g y i n s i d e f i l t e r t e c h n ol o g y...
  • Seite 24 POWER POWER POWER POWER LAPTOP LAPTOP AMPLIFIERS AMPLIFIERS AMPLIFIERS AMPLIFIERS COMPUTER COMPUTER EFFECTS MACHINE EFFECTS MACHINE SAMPLER RODEC RODEC VOCAL MICROPHONE MONITOR MIXING DESK MIDI KEYBOARD EFFECTS MACHINE RODEC SYNTHESIZER SOUND MODULE RODEC ACTIVE DI BOX MONITOR MONITOR LOUDSPEAKER PROCESSOR...
  • Seite 25 LOUDSPEAKER LCD SCREEN LCD SCREEN SUBWOOFER DJ-BOOTH DVD-PLAYER EFFECTS MACHINE LASER DISC-PLAYER RODEC  MICROPHONE f i l te r t e c h n o l o g y i n s i d e DVD-PLAYER BLUE-RAY-PLAYER ACTIVE BOOTH...
  • Seite 26 Theater...
  • Seite 27 AMPLIFIER TECHNICAL-BOOTH INTERNET LCD-DISPLAY EFFECTS MACHINE SERVER COMPUTER RODEC  PC BASED MUSIC PC BASED JINGLE f i l t e r t e c h n o l o g y i n s i d e PLAYER/RECORDER PLAYER...

  • Seite 28: Optionen

    USB E/A-Set. Wählen Sie das USB E/A-Set als Wiedergabe- und Aufzeichnungsgerät in Sound- und Audio-Konfigurationsmenü der Computer- oder Audiosoftware. Das USB E/A-Set MX00 kann über jeden autorisierten RODEC-Fachhändler bestellt werden. Bestellnummer: 94 001 0070 2) Regler für digitalen optischen Eingangskanal MX00 Set Sie können das Mischpult mit Digitalreglern auf den Musikeingangskanälen aufrüsten.

  • Seite 29: Standardknopf-Set Baureihe Mx00

    5) Reglerknöpfe BX/CX/MX Baureihe MKIII/MX00 Die Reglerknöpfe eines Mischpultes der Baureihe MX00 können als Set bestellt werden. Für einen MX2200 benötigen Sie 1 diesen Sets, um alle Reglerknöpfe auszutauschen. Die Reglerknöpfe BX/CX/MX Baureihe MKIII/MX00 können über jeden autorisierten RODEC- Fachhändler bestellt werden.

  • Seite 30: Spezifikationen

    Spezifikationen 0dBm = 0.775V RMS Analoge Soll-Eingangspegel: Line A asymmetrisch (RCA): 500mV / 50kΩ Line B asymmetrisch (RCA): 500mV / 50kΩ Phono asymmetrisch (RCA vergoldet): 5.2mV / 50kΩ Microfon (Kanal 1 – 5) symmetrisch (XLR): 9.1mV / 3.6kΩ Microfon symmetrisch (XLR oder ¼” TRS JACK): 4.2mV / 1.8kΩ Effekte Rückmeldung (1/4”...
  • Seite 31 Musik-Equalizer: - Niedrig: +10dB / -21dB bei 100Hz - Mitten: +10dB / -21dB bei 1kHz - Hoch: +10dB / -21dB bei 10kHz Microfon-Equalizer: - Niedrig: +12dB / -12dB bei 100Hz - Mitten: +12dB / -12dB bei 1kHz - Hoch: +12dB / -12dB bei 10kHz Monitorausgang-Equalizer: - Niedrig: +12dB / -12dB bei 100Hz - Hoch: +12dB / -12dB bei 10kHz Spannungsversorgung: 90VAC –...

  • Seite 32: Glossar

    Glossar Additionssignal: Dieses Signal ist die proportionale Summierung (Mischung) aller Eingangssignale, wird auch Haupteingangssignal genannt Amplitude: Die Amplitude ist die Größe, die Stärke einer Vibration. Hierbei kann es sich um eine mechanische Vibration, beispielsweise das Schnarren einer Gitarre oder die hiervon ausgehende Schallwelle oder von einem anderen zyklisch variierenden Erscheinungsbild über Zeit.
  • Seite 33 Verhältnis zu einer 0dB Referenz benutzt. Der Referenzpegel ist gewöhnlich auf der Schwelle menschlichen Hörvermögens angesetzt. Ein Grund zur Benutzung von Dezibel ist, dass das Ohr zur Erkennung einer großen Schalldruckspanne in der Lage ist. Digitalsignal: Ein Digitalsignal ist ein Signal, welches diskrete Werte (elektrische Spannungen) anstatt eines kontinuierlichen Wertespektrums (wie bei Analogsignalen) benutzt.
  • Seite 34 Kopfhörer: Hierbei handelt es sich um ein Paar kleinster Lautsprecher, die dicht an das menschliche Ohr gehalten werden. DJs benutzen Kopfhörer mit Wattierungen, die rund um das Ohr gehen, gewöhnlich sehr groß und komfortabel sind. Lautsprecher: Ein Lautsprecher oder Lautsprechersystem ist einelektromechanischer Wandler, welcher ein elektrisches Signal in Schall umsetzt.
  • Seite 35 Potentiometer: Ein elektrisches Gerät mit einem vom Benutzer einstellbaren Widerstand. Dies ist gewöhnlich ein Widerstand mit drei Anschlüssen mit einem Schleifkontakt in der Mitte. Durch Drehen des Schleifkontakts verändert sich der Widerstand. Diese Änderungen werden zur Veränderung der Eigenschaften des Audiosignals benutzt. Quantifiziert: Quantifizierung ist der Prozess der Annäherung eines kontinuierlichen Wertebereichs (oder eines sehr großen Satzes möglicher diskreter Werte) durch einen relativ kleinen Satz diskreter Symbole oder ganzzahliger Werte.
  • Seite 36 die gleiche Weise beeinflussen. Gleichheiten zwischen den beiden Signalen werden automatisch am Ende des Übertragungspfades entfernt, wenn ein Signal von dem anderen subtrahiert wird. Talk-Over (Synonym: Voice-Over, Übersprechen): Ein Effekt, bei welchem der Pegel eines Signals durch das Vorhandensein eines anderen Signals durch die Benutzung der Seitenkettenkompression reduziert wird.
  • Seite 38 Hergestellt durch: Transtel – Sabima NV Duboisstraat 50 B-2060 Antwerp Belgien Tel: 00 32 (0)3 237 36 07 Fax: 00 32 (0)3 216 97 62 e-mail: info@rodec.com URL: http://www.rodec.com...
