- Seite 1 BX 7.0R Recumbent...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu ® schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht

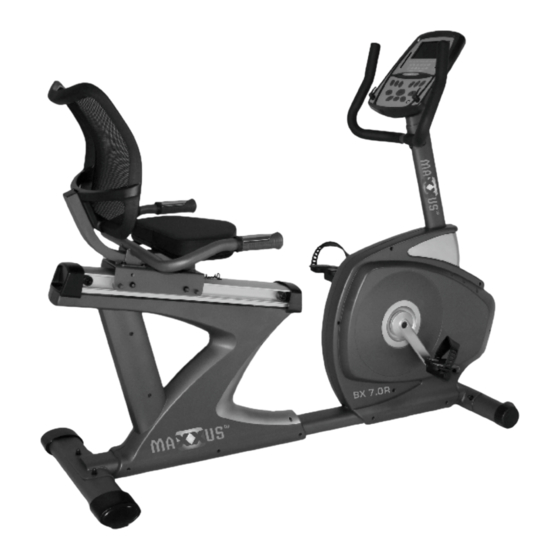

Geräteübersicht Cockpit Handgriff Lenkerschaft Pulssensor Rückenlehne Sitz Standfuß mit Transportrollen Hebel für Sattelverstellung Pedal Standfuß Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. - Seite 5 Montage Schritt 1.2: Montage des hinteren Standrohres Befestigen Sie das hintere Standrohr mit Höhenverstellung (4) mit je Inbusschrauben M8x65 (76), vier Unterlegscheiben M8 (92) und zwei Hutmuttern M8 (85) an der hinteren Aufnahme des Basisrahmens. Justieren Sie die Standfüße (28) so, dass das Trainingsgerät eben und sicher steht. Drehen Sie hierzu die Standfüße bis zum Anschlag an und drehen Sie diese dann, je nach Bedarf, soweit Richtung Untergrund, bis beide festen Bodenkontakt haben.
- Seite 6 Montage Schritt 4.1: Montage des Sitzes und der Rückenlehne Befestigen Sie den Sitz (45) am Sitzrahmen (10) mit vier Kreuzschlitzschrauben M6x15 (66) und vier Unterlegscheiben M6 (88). Befestigen Sie die Rückenlehne (46) mit vier Schrauben M8x20 (73) und vier Unterlegscheiben M8 (92) am Sitzrahmen (10). Schritt 4.2: Montage der Pedale Setzen Sie das Gewinde der rechten Pedal (47) in die Aufnahme des rechten Pedalarms (26) ein und schrauben Sie diese im Uhrzeigersinn fest.
- Seite 7 Montage Schritt 5: Montage des Lenkerschaftes Ziehen Sie die Lenkerschaftsabdeckung (56) vorsichtig aus dem Hauptgehäuse. Verbinden Sie nun die beiden Kabel (107 & 106) die unten aus dem Lenkerschaft (12) ragen mit den beiden Kabeln ( 104 & 103 ), die aus der Lenkerschaftsaufnahme des Basisrahmens ragen. Kabelverbindungen: Basisrahmen: Lenkerschaft:...
- Seite 8 Montage Schritt 6: Montage des Handgriffes Befestigen Sie den Handgriff (11) am Lenkerschaft (12) seitliche mit zwei Inbusschraube M8x57 (75), zwei Unterlegscheiben M8 (92) und zwei Sicherungsmuttern M8 (84). Von vorne befestigen Sie den Handgriff (11) mit einer Inbusschraube M8x15 (71) und einer Wellscheibe M8 (89).
-
Seite 9: Sitzeinstellung
Sitzeinstellung Längsrichtung des Sitzes Die Längsrichtung des Sitzes wird über den Handhebel, der sich rechts unterhalb des Sitzes befindet reguliert. Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, drücken den Handhebel herunter und drücken sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne. Wenn Sie die optimale Sitzposition eingestellt haben, ziehen Sie den Handhebel wieder nach oben um den Sitz zu arretieren. -
Seite 10: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. -
Seite 11: Cockpit
Cockpit LCD-Display Lauftext Anzeige der Trainingswerte Profilmatrix Grafische Darstellung Grafische Darstellung der Wattleistung der Herzfrequenz Programmtasten Körperfettmessung Erholungspulsmessung Kontrolltasten Das Cockpit informiert über folgende Trainingswerte: SPEED - Geschwindigkeit in km/h Dieser Wert zeigt die aktuelle Trainingsgeschwindigkeit von 0,1 bis maximal 99,9 km/h. RPM - Pedalumdrehung pro Minute Dieser Wert zeigt die Pedalumdrehungen pro Minute von 0 bis maximal 999 RPM an. - Seite 12 Cockpit PULSE - Puls- bzw. Herzfrequenz Dieser Wert zeigt: - bei Verwendung der Handpulssensoren die aktuelle Pulsfrequenz von 30 bis maximal 240 Herzschlägen/Minute an. - bei Verwendung eines Sende-Brustgurtes (nicht im Lieferumfang enthalten) die aktuelle Herzfrequenzfrequenz von 30 bis maximal 240 Herzschlägen/Minute an. Der Empfang von Puls- bzw.
- Seite 13 Cockpit Anschließen des Gerätes Verbinden Sie immer zuerst den Netzadapter mit dem Trainingsgerät, bevor Sie das Netzkabel mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose. Einschalten des Gerätes Sobald das Trainingsgerät mit dem Stromnetz verbunden ist schaltet sich das Cockpit automatisch ein.
- Seite 14 Cockpit Manuelles Training (MANUAL) Schritt 1: Programmauswahl Drücken Sie, sobald im Lauftext „PRE-SET FUNCTION“ erscheint die MANUAL-Taste. Schritt 2: Vorgabe der Bremsstufe Im Lauftext erscheint „PRE-SET MANUAL LEVEL“. Geben Sie nun mit den ‚ -Tasten die gewünschte Bremsstufe von 1~16 ein. Bestätigen Sie die Eingabe durch Drücken der ENTER-Taste.
- Seite 15 Cockpit .1 Trainingszeit Im Lauftext erscheint „PRE-SET TIME“. Geben Sie durch Drücken der ‚ -Tasten die gewünschte Trainingszeit von 01:00 bis 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste. 4.2 Trainingsstrecke Im Lauftext erscheint „PRE-SET DISTANCE“. Geben Sie durch Drücken der ‚ -Tasten die gewünschte Trainingsstrecke von 00:00 bis 99:50 Kilometer vor.
- Seite 16 Cockpit Schritt 2: Zielpulsvorgabe Im Lauftext erscheint „PRE-SET H.R.C.“ Sie haben nun die Möglichkeit zwischen vier verschiedene Zielpulswerten mit den ‚ -Tasten zu wählen: 1. 55% Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 55% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.
- Seite 17 Cockpit Schritt 4: Pulsobergrenze Im Lauftext erscheint „PRE-SET PULSE“. Geben Sie durch Drücken der ‚ -Tasten die gewünschte Pulsobergrenze für Ihr Training vor. Hierbei sind Eingaben von 30~240 Pulsschlägen/Minute möglich. Sobald Ihr Puls bzw. Ihre Herzfrequenz den eingebeben Wert überschreitet fängt die Pulsanzeige an zu blinken. Schritt 5: Trainingsstart Drücken Sie nachdem Sie die Pulsobergrenze eingeben haben nicht die ENTER-Taste sondern direkt die ST/SSTOP- taste um das Training zu beginnen.
-
Seite 18: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 19: Pulsmessung Über Handsensoren
Herzfrequenzmessung über Brustgurt ® Eine Großzahl der Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) MAXXUS ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ® POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich. -
Seite 20: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 21 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 22: Notizen
Notizen... -
Seite 23: Technische Details
Technische Details Cockpitanzeige von: Zeit Geschwindigkeit Strecke Radumdrehung pro Minute Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Watt Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Bremsstufe Technische Details Bremssystem: Motorisch gesteuertes Permanent-Magnet-Bremssystem Widerstandsstufen: 1 bis 16 Levels, elektronisch verstellbar Antriebsart: zweistufiger Längsrippenriemen Aufstellmaße: ca. -
Seite 24: Faq - Häufig Gestellte Fragen
All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche ® extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr- nehmbar sind. -
Seite 25: Explosionszeichnung
Explosionszeichnung... -
Seite 26: Teileliste
Teileliste Teile-Nr. Bezeichnung Menge Teile-Nr. Bezeichnung Menge Main Frame Asse mbly Crank Central Cap Rear Handlebar Transporation Wheel Front Foot Tube Front Foot Cap Rear Foot Tube 50x100 Oval Foot Cap Belt Tension Bracket 30x60 End Cap Seat Carriage Fixer Carriage Tube Cap Carriage Roller Fixed Plate Rubber Stopper... - Seite 27 Teileliste Teile-Nr. Bezeichnung Menge Teile-Nr. Bezeichnung Menge M8x15mm Hex Head Screw 8x18mm Curve Washer M8x20mm Hex Head Screw 8x16x1.5t Washer M8x20mm Hex Head Screw 8x16x3.0t Washer M8x 45mm Hex Head Screw 8x19x1.0t Washer M8x 57mm Hex Head Screw 10x19x2.0t Washer M8x 65mm Hex Head Screw 20x30x1.0t Washer M8x 40mm Hex Head Screw...
-
Seite 28: Gewährleistung
® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. -
Seite 29: Garantiebedingungen
Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen. Inanspruchnahme Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. Ausschluss Von der Garantieleistung ausgeschlossen sind: Ü... -
Seite 30: Registrierung
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
