Maxxus BX 7.0 R Bedienungsanleitung Seite 7

Montage

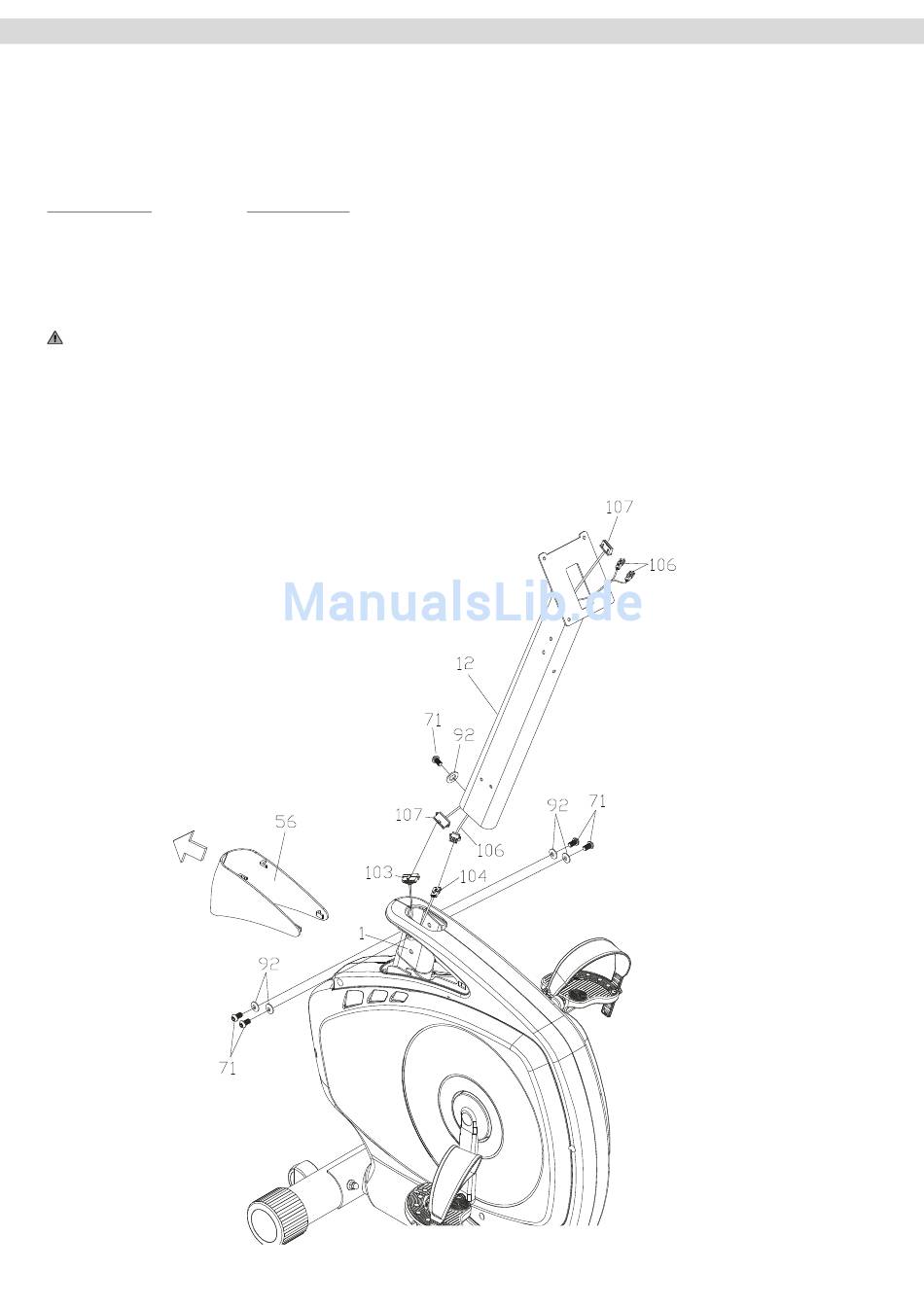

Schritt 5: Montage des Lenkerschaftes
Ziehen Sie die Lenkerschaftsabdeckung (56) vorsichtig aus dem Hauptgehäuse.
Verbinden Sie nun die beiden Kabel (107 & 106) die unten aus dem Lenkerschaft (12) ragen mit den beiden
Kabeln ( 104 & 103 ), die aus der Lenkerschaftsaufnahme des Basisrahmens ragen.
Kabelverbindungen:
Basisrahmen:
Pulssensorkabel (104)
Cockpitkabel(103)
Setzen Sie nun den Lenkerschaft (12) in die Aufnahme des Basisrahmens ein.
Befestigen Sie diesen dann seitlich mit vier Sschrauben M8x15 (71) und vier Unterlegscheiben M8 (92),
sowie von vorne mit einer Schrauben M8x15 (71) und zwei Unterlegscheiben M8 (92).
ACHTUNG: Achten Sie beim Einsetzen und Befestigen des Lenkerschaftes (12) unbedingt drauf, dass
Sie die Kabel nicht quetschen oder beschädigen.
Setzen Sie nun die Lenkerschaftsabdeckung (56) wieder im Hauptgehäuse ein.
Tipp:
Setzen Sie erst alle Schrauben mit Unterlegscheiben und Muttern in die entsprechenden Gewindebohrung
ein und ziehen Sie diese nur leicht an. Ziehen Sie alle Schrauben erst dann fest an, wenn diese passgenau
sitzen.
Lenkerschaft:
Pulssensorkabel (106)
Cockpitkabel (107)
