Montage

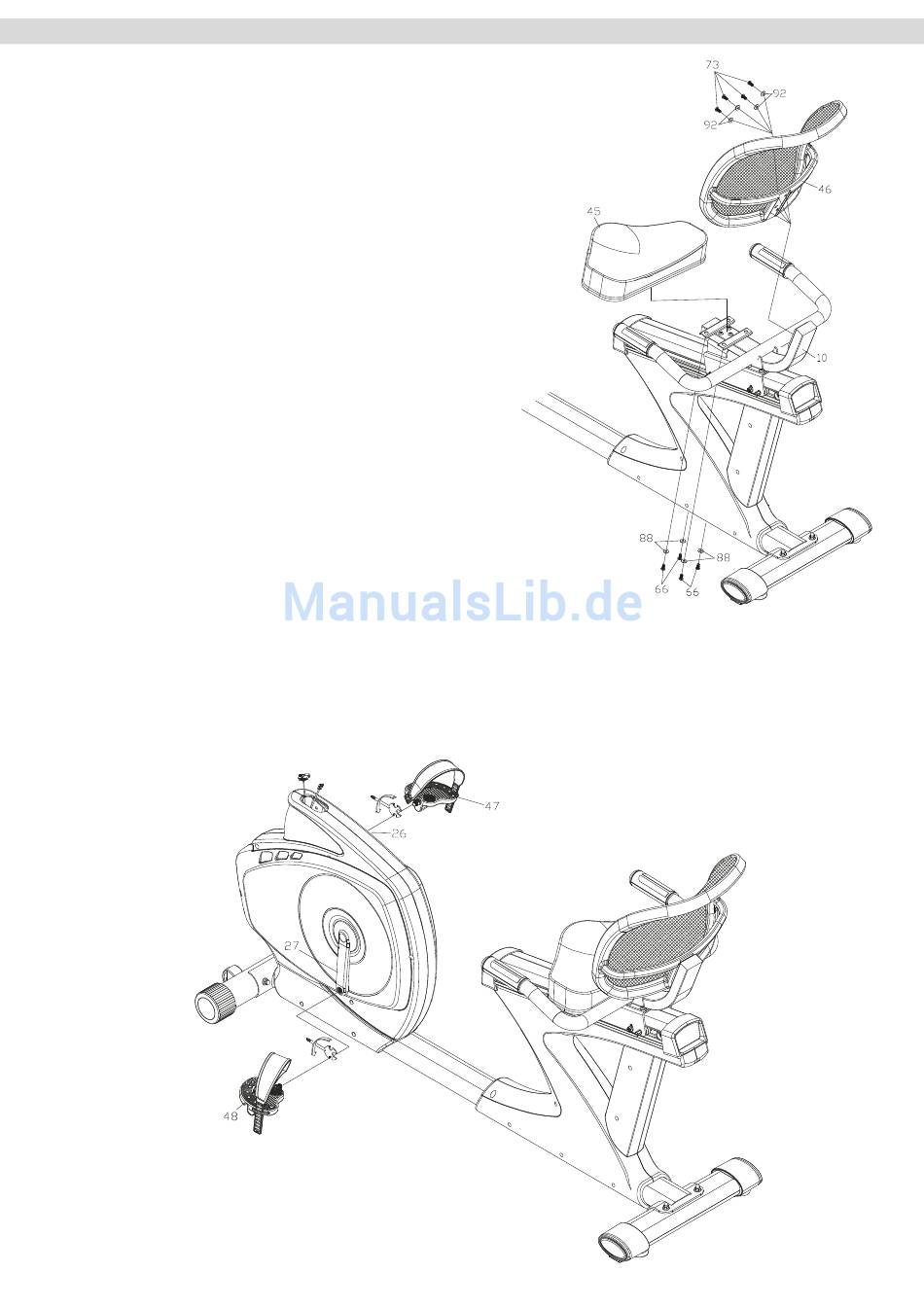

Schritt 4.1: Montage des Sitzes und der Rückenlehne
Befestigen Sie den Sitz (45) am Sitzrahmen (10) mit vier
Kreuzschlitzschrauben M6x15 (66) und vier Unterlegscheiben M6 (88).
Befestigen Sie die Rückenlehne (46) mit vier Schrauben M8x20 (73)
und vier Unterlegscheiben M8 (92) am Sitzrahmen (10).
Schritt 4.2: Montage der Pedale
Setzen Sie das Gewinde der rechten Pedal (47) in die Aufnahme des rechten Pedalarms (26) ein und
schrauben Sie diese im Uhrzeigersinn fest.
Setzen Sie dann das Gewinde der linken Pedal (48) in die Aufnahme des linken Pedalarms (27) ein und
schrauben Sie diese gegen den Uhrzeigersinn fest.
Zur besseren Unterscheidung ist das rechte Pedal mit einem „R" und das linke Pedal mit einem „L" markiert.
