- Seite 1 BX 90S Speed Bike...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. -
Seite 4: Geräteübersicht

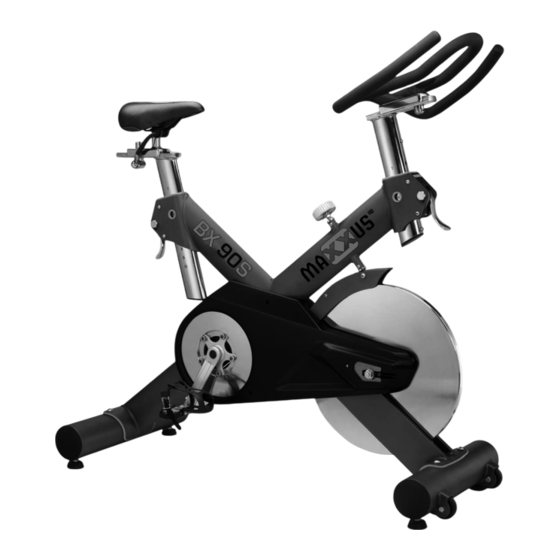

Geräteübersicht Handrad für horizontale Lenkerverstellung Lenker Sattel Widerstandsverstellung / Notbremse Handhebel für horizontale Sattelverstellung Handhebel für vertikal Lenkerverstellung Handhebel für vertikal Sattelverstellung Schwungscheibe Pedalarm Pedale Stellfuß Transportrolle... -
Seite 5: Lieferumfang
Lieferumfang Standrohr, vorne Standrohr, hinten Hauptrahmen Pedale Sattel Lenker Drehgriff Mutter Distanzstück Schraubenschlüssel Inbusschlüssel 14/15 mm 6 mm... -
Seite 6: Montage
Montage Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. - Seite 7 Montage Schritt 2: Montage des vorderen Standrohrs Um sich die Montage des vorderen Standrohres zu erleichtern, stellen Sie den vorderen Teil des Hauptrahmens (A), wie in der Zeichnung gezeigt, auf eines der Styroporverpackungsteile. Entfernen Sie die 4 Schrauben (A1), mit denen das Papprohr am vorderen Teil des Haupt- rahmens (A) befestigt ist.
- Seite 8 Montage Schritt 3: Montage des Lenkers Setzen Sie den Lenker (E), wie im Bild gezeigt, von vorne auf die Längsaufnahme der Lenkerrohr (A4). Befestigen Sie nun den Lenker (E) an dem Lenkerrohr (A4). Schieben Sie hierzu zuerst das Distanzstück (G2) auf das Gewinderohr des Handrades (G1). Setzen Sie nun das Handrad von...
- Seite 9 Montage Schritt 4: Montage des Sattels Setzen Sie den Sattel (D) auf die Sattelaufnahme des Sattelrohres (A5). Bevor Sie den Sattel mit dem Schraubenschlüssel festschrauben, können Sie den Neigungswinkel des Sattels einstellen. bitte beachten Sie, dass Sie den Sattel des Lieferumfanges gegen einen individuellen Sattel austauschen können.
-
Seite 10: Einstellungen
Einstellungen Horizontale Sattelverstellung Drücken Sie den Handhebel unterhalb des Sattels nach unten um die Arretierung der horizontalen Sattelverstellung zu lösen. Schieben Sie nun den Sattel in die gewünschte Längsrichtung. Drücken Sie den Handhebel wieder nach oben um die horizontale Satteposition zu arretieren. Vertikale Sattelverstellung Ziehen Sie den Handhebel (H) nach oben um die Arretierung der vertikalen Sattelverstellung zu lösen. - Seite 11 Einstellungen Bodenausgleich Für einen optimalen Trainingsbetrieb ist der gerade Stand Ihres Trainingsgerät unbedingt erforderlich. Bodenunebenheiten können Sie über die, in der Höhe verstellbaren Stellfüße am hinteren Standrohr ausgleichen. Notstop Da Ihr Trainingsgerät nicht mit einem Freilauf ausgestattet ist, werden die Pedale, auch wenn Sie nicht treten, die Schwungscheibe aber noch in Bewegung ist, automatisch mit gedreht.
-
Seite 12: Trainingsinformationen
Trainingsinformationen Vor Trainingsbeginn Sollten Sie über einen größeren Zeitraum kein Ausdauertraining absolviert haben, ist es empfehlenswert vor Trainingsbeginn einen Fitness-Check-Up bei Ihrem Arzt zu absolvieren. Gerade für Personen, die älter als 35 Jahre sind, oder Personen mit Herz-/Kreislaufproblemen gilt dies besonders. Das Ergebnis eines Fitness-Check-Up ist nicht nur eine aktuelle Standortbestimmung Ihrer Fitness, sondern dient auch ideal als Ausgangspunkt für eine sinnvolle Trainingsplanung. -
Seite 13: Notizen
Generell gilt, Ihr Körper gibt die Trainingsbelastung vor. Überprüfen Sie daher während des Trainings permanent Ihren Puls und orientieren Sie sich hierbei an den Vorgaben Ihres Arztes. Eine ideale Ergänzung zur Trainingsüberwachung ist ein Herzfrequenzmesssystem, bestehend aus Uhr inklusive Empfänger und Brustgurt. Ihr MAXXUS™ Team berät Sie hierzu gern. Notizen... -
Seite 14: Reinigen
Reinigen ACHTUNG: Es werden in keinem Fall Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind durch die Gewährleistung abgedeckt. Reinigen Sie deshalb Ihr Trainingsgerät nach jeder Nutzung intensiv und gründlich. Achten Sie während der Nutzung und bei Nichtgebrauch, dass keine Art von Flüssigkeit in das Gerät gelangen kann. -
Seite 15: Technische Details
Technische Details Technische Details: Bremssystem: Filz-Bremsbacken Widerstandseinstellung: Manuell Widerstandsregelung: Stufenlos Antriebsart: Riemenantrieb Übersetzungsverhältnis: Schwungmasse: ca. 30 kg Lenkerverstellung: Vertikal und horizontal Sattelverstellung: Vertikal, horizontal und Neigung Aufstellmaßemaße (LxBxH): ca. 82 x 41 x 124 cm Gewicht: ca. 80 kg Maximales Benutzergewicht: 150 kg Einsatzgebiet: Heimbereich... -
Seite 16: Garantiebedingungen
Garantiebedingungen* MAXXUS™ gewährt für das Speedbike BX 90S eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. -
Seite 17: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 18: Explosionszeichnung
Explosionszeichnung... -
Seite 19: Teile-Liste
Teileliste Position Bezeichnung Menge Position Bezeichnung / name Menge Hauptrahmen / main frame Schraube / screw Schraube / screw Schwingsdämpfer / bushing for rear stabilizer Pedalarm, links / crank, left Innenlager BB / B.B. parts Pedalarm, rechts / crank, left Antriebsriemen / belt Lenkerrohr / handle bar post A52-1... - Seite 20 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
