Inhaltszusammenfassung für Maxxus BX 8.0 Bike

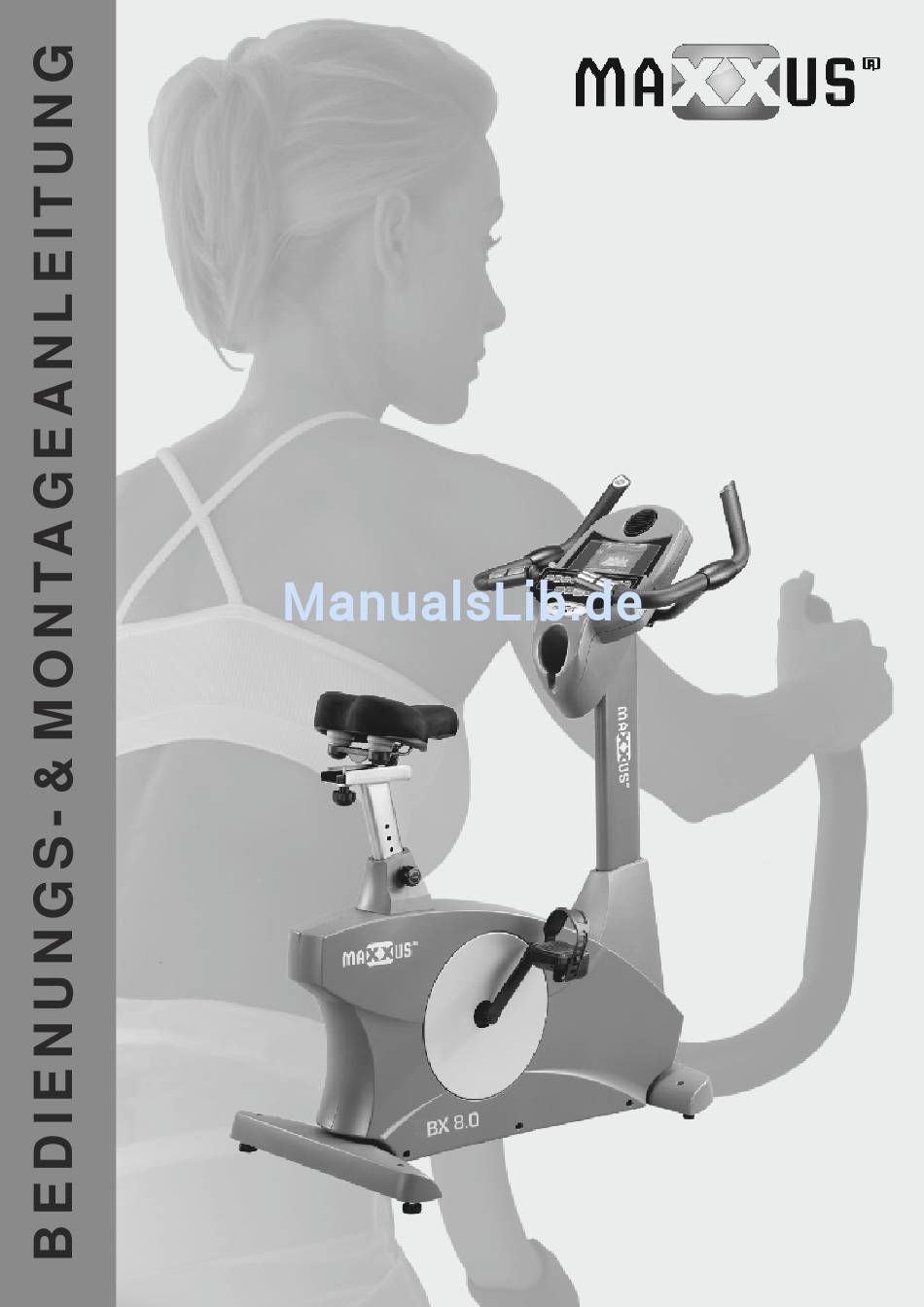

- Seite 1 BX 8.0 Bike...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu ® schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht Direktsteuerung Cockpit Lenker Pulssensor Trinkflaschenhalter Ventilator Sattel Lenkerschaft Pedal Handrad für Sattelverstellung Netzanschluss mit Hauptschalter Standrfuß mit Höhenverstellung Standfuß mit Transportrollen Pedalarm... -
Seite 5: Befestigungsmaterial
Befestigungsmaterial Schritt 1: Teil 71 Teil 50 Unterlegscheibe, flach Sechskantschraube / " x 2 / " 4 Stück 4 Stück Schritt 2: Teil 51 Teil 72 Teil 99 Unterlegscheibe, flach Unterlegscheibe, gewellt Sechskantschraube / " x / " 6 Stück 1 Stück 7 Stück Schritt 3:... -
Seite 6: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. - Seite 7 Montage Schritt 2: Montage des Lenkerschaftes Scheiben Sie zuerst die Lenkerschaftsabdeckung (38) von unten auf den Lenkerschaft (2). Achten Sie hierbei darauf, dass das lange Ende der Abdeckung (38) nach vorne zeigt. Führen Sie nun das Kabel (29), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt durch den Lenkerschaft (2) nach oben.
- Seite 8 Montage Schritt 3: Montage des Lenkers Befestigen Sie den Lenker (3), wie im Bild gezeigt, an der Lenkeraufnahme des Lenkerschaftes (2) mit den Schrauben (51), den Unterlegscheibe (103) und Federringen (72). ACHTUNG: Achten Sie beim Befestigen des Lenkers (3) unbedingt drauf, dass Sie das Kabel (29) sowie die Kabel der Handpulsmessung (26) nicht quetschen oder beschädigen.
- Seite 9 Montage Schritt 4.1: Montage des Cockpits Verbinden Sie die Kabel, die oben aus dem Lenkerschaft (2) ragen, mit den entsprechenden Anschlüssen an der Rückseite des Cockpit (34). Sollten die Kabel etwas überstehen, so schieben Sie diese vorsichtig zurück in den Lenkerschaft (2). Befestigen Sie nun das Cockpit (34) mit vier Schrauben (58) am Cockpithalter des Lenkerschaftes (2).
- Seite 10 Montage Schritt 4.3: Montage der Pedale Setzen Sie das Gewinde der rechten Pedal (46) in die Aufnahme des rechten Pedalarms ein und schrauben Sie diese im Uhrzeigersinn fest. Setzen Sie dann das Gewinde der linken Pedal (45) in die Aufnahme des linken Pedalarms ein und schrauben Sie diese gegen den Uhrzeigersinn fest.
-
Seite 11: Satteleinstellung
Satteleinstellung Horizontale Satteleinstellung Sie können Ihren Sattel horizontal, also in der Längsrichtung verstellen. Hier durch können Sie, den für Sie optimalen Abstand zum Lenker einstellen. Lösen Sie das Handrad (86) unterhalb des Sattels, in dem Sie es gegen den Uhrzeigersinn drehen. Schieben Sie den Sattel nun in die gewünschte horizontale Position und drehen Sie das Handrad (86) im Uhrzeigersinn wieder fest an. -
Seite 12: Transport, Standort & Lagerung
Transport, Standort & Lagerung Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich vor den Lenkerschaft und greifen mit beiden Händen den Lenker. Ziehen Sie nun das Trainingsgerät, mit leichtem Druck nach unten, zu sich. Drücken Sie den Lenker soweit nach unten, dass das hintere Standrohr keinen Bodenkontakt mehr hat und das Hauptgewicht des Trainings-gerätes auf den Transportrollen liegt. -
Seite 13: Cockpit
Cockpit Direktsteuerung Ventilator Jumbo-Anzeige Anzeigefenster für Trainingsdaten Programmanzeige Profilmatrix Lauftext Handpulssensor Programmtasten Kontrolltasten Trinkflaschenhalter Das Cockpit informiert permanent über die aktuellen Trainingswerte. Zur besseren Übersicht ist die Anzeige dieser Werte in zwei Bereiche untergliedert: 1. Feste Anzeige Fenster im oberen Bereich des LCD-Displays: Zeit - TIME Angabe der Trainingszeit. - Seite 14 Cockpit Programmtasten Durch Drücken der entsprechenden Programmtaste wählen Sie direkt das gewünschte Trainingsprogramm oder Trainingsprofil aus. Zeitgleich dient diese Tastenleiste auch bei der Eingabe von Werten als Zahlentastatur. Kontrolltasten START-Taste - Starten des gewählten Trainingsprogramms oder Trainingsprofils - Aktivieren der QUICKSTART-Funktion - Beenden der trainingspause STOP/RESET-Taste STOP-Funktion:...
-
Seite 15: Quick Start
Cockpit Quick-Start Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen. Durch Drücken der UP- und Down-Tasten können Sie die Bremskraft individuell verstellen. Manuelles Training (MANUAL) Schritt 1: Programmauswahl Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN”... - Seite 16 Cockpit Vorgegebene Trainingsprofile (HILL, FATBURN, CARDIO, STRENGTH und INTERVAL) Schritt 1: Trainingsprofilauswahl Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie durch Drücken der HILL, FATBURN, CARDIO, STRENGTH oder INTERVAL-Taste das gewünschte Trainingsprofil aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Altersvorgabe Im Display erscheint “ADJUST AGE THEN PRESS ENTER”.
-
Seite 17: Freie Speicherplätze (User 1, User 2)
Cockpit Freie Speicherplätze (USER 1, USER 2) Schritt 1: Programmauswahl Schalten Sie das Cockpit durch Bewegen der Pedalen ein. Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie durch Drücken der USER 1 oder USER 2 - Taste den gewünschten Speicherplatz aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. -
Seite 18: Herzfrequenzgesteuerte Programme (Hr 1 Und Hr 2)
Cockpit Herzfrequenzgesteuerte Programme (HR 1 und HR 2) Um diese Programme nutzen zu können benötigen Sie einen Sende-Brustgurt. Dieser Brustgurt ist als Zubehör erhältlich. Schritt 1: Programmauswahl Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext: “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie durch Drücken der HR1 oder HR2 Taste das gewünschte Programm aus. -
Seite 19: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 20: Warnhinweis Zur Puls- & Herzfrequenzmessung
Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 21: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 22 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 23: Technische Details
Technische Details Cockpitanzeige von: w Geschwindigkeit Zeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Watt w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) w Bremsstufe Technische Details Bremssystem: Induktionsbremssystem Bremskraftverstellung: elektronisch Antriebsart: zweistufiger Längsrippenriemen Aufstellmaße: ca. -
Seite 24: Faq - Häufig Gestellte Fragen
Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal? ® Ihr MAXXUS Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche ®... -
Seite 25: Explosionszeichnung
Explosionszeichnung... -
Seite 26: Teileliste
Teileliste Menge Bezeichnung Menge Teil Bezeichnung Teil 3x20mm Tapping Screw 3.5x12mm Self Tapping Screw 3.5x19mm Self Tapping Screw 3x10mm Tapping Screw 17 C-Clip 20 C-Clip 17x23.5mmx1T Flat Washer 1/4" Split Washer AC Wire Assembly/Main switch 3.5x30mm Self Tapping Screw 8x16x1T Flat Washer 8 Split Washer... -
Seite 27: Gewährleistung
® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. -
Seite 28: Garantiebedingungen
Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. -
Seite 29: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 30: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. -
Seite 31: Notizen
Notizen... - Seite 32 MAXXUS Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
