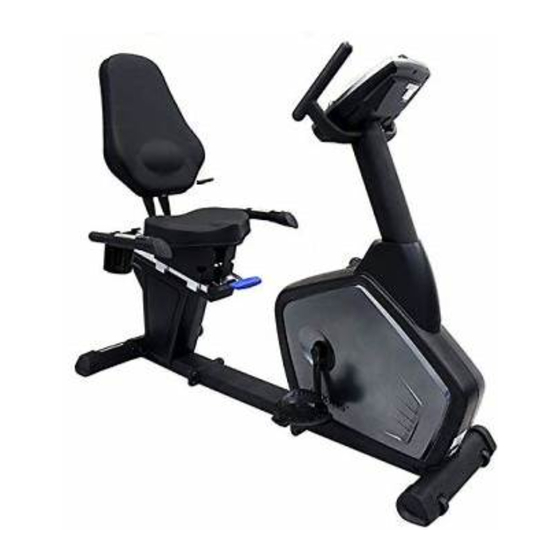

BX 9.0R
Recumbent

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Maxxus BX 9.0 R

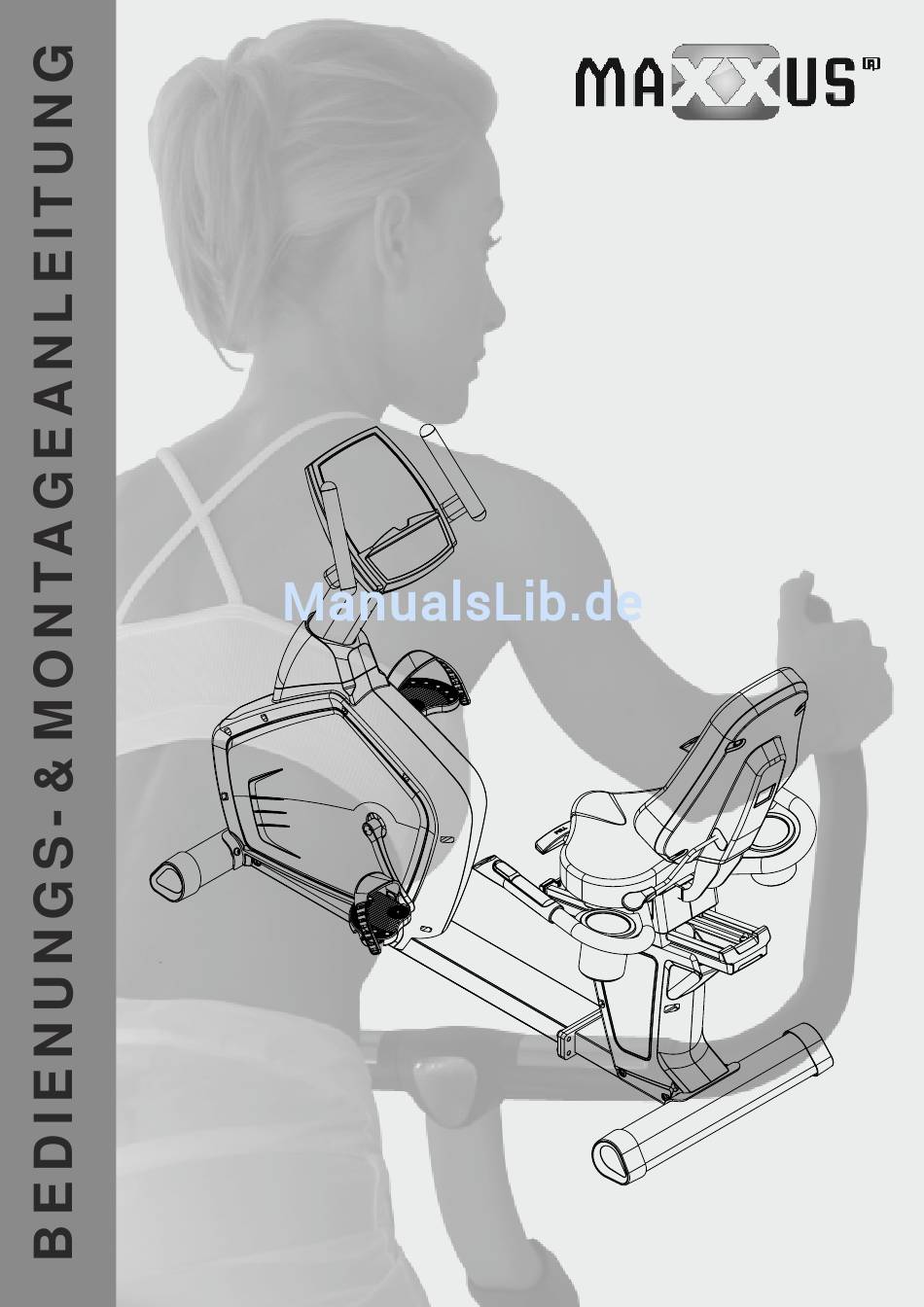

  • Seite 1 BX 9.0R Recumbent...
  • Seite 2: Inhaltsverzeichnis

    Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
  • Seite 3: Sicherheitshinweise

    - Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu ® schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
  • Seite 4: Geräteübersicht

    Geräteübersicht Cockpit Handgriff Direktsteuerung Lenkerschaft Rückenlehne Pedal Handhebel Sitzverstellung Netzanschluss Trinkflaschenhalter Handhebel Rückenlehnenverstellung Standrohr mit Transportrollen Pulssensor...
  • Seite 5: Bauteile

    Bauteile Teil Bezeichnung Menge Teil Bezeichnung Menge Basisrahmen Sitz Sitzrahmen Pedale, rechts Standrohr, hinten Pedale, links Standfrohr, hinten Handgriff, rechts Lenker-Handgriff Handgriff, links Lenkerschaft Lenkerschaftsabdeckung Cockpit Flaschenhalter Rückenlehne Netzadapter-9V/1.000mA Sitzrohr Rückenlehnen-Cover...
  • Seite 6: Befestigungsmaterial

    Befestigungsmaterial K01. K02. K03. K04. K05. K06. K07. K08. K09. K10. K11. K12. K13. K14. K15. K16. K17. K18. K19. K20. K21. K22. Teil Bezeichnung Menge Teil Bezeichnung Menge K01 Inbusschraube M8x30 K12 Unterlegscheibe Ø8Ø16x1.5T K02 Federscheibe M8 K13 Inbusschraube, M8x20 K03 Inbusschraube, M12x20 K14 Federscheibe M8 K04 Federscheibe M12...
  • Seite 7: Montage

    Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.
  • Seite 8 Montage Schritt 2: Montage des Basisrahmens und des Sitzrahmens Verbinden Sie das Kabelende, das aus dem Basisrahmen (A) ragt mit dem Kabelende, das aus dem Sitzrahmen (B) ragt. Schieben Sie das überstehende Kabel in den Rahmen zurück und verbinden Sie die beiden Rahmen mit vier Inbusschrauben M12x20 (K03) und vier Federscheiben M12 (K04).
  • Seite 9 Montage Schritt 4: Montage der Handgriffe und der Flaschenhalter Verbinden Sie das Kabel, das aus dem linken Handgriff (M) ragt mit dem Kabel, das links aus dem Gleitschlitten des Sitzrahmens (B) ragt. Befestigen Sie dann den linken Handgriff (M) mit vier Inbusschrauben M6x12 (K07) und vier Federscheiben M6 (K08) an der linken Seite des Gleitschlittens des Sitzrahmens (B).
  • Seite 10 Montage Schritt 6: Montage des Lenkerschaftes, des Lenker- Handgriffs und des Cockpits Montieren Sie den Lenker-Handgriff (E) mit zwei Inbusschrauben M8x30 (K16) und zwei Federscheiben M8 (K14) und zwei Unterlegscheiben Ø8xØ16x1.5T (K15) am Lenkerschaft (F). Führen Sie das Cockpitkabel durch den Lenkerschaft (F) und befestigen Sie dann das Cockpit (G) mit zwei Linsenkopfschrauben M5x12 (K17) am Lenkerschaft (F).
  • Seite 11: Sitzeinstellung

    Sitzeinstellung Längsrichtung des Sitzes Die Längsrichtung des Sitzes wird über den linken Handhebel reguliert., Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, bedienen Handhebel, der sich zwischen Ivorne unterhalb des Sitzes befindet und drücken sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne.
  • Seite 12: Transport, Standort & Lagerung

    Transport, Standort & Lagerung Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich vor den Lenkerschaft und greifen mit beiden Händen den Lenker. Ziehen Sie nun das Trainingsgerät, mit leichtem Druck nach unten, zu sich. Drücken Sie den Lenker soweit nach unten, dass das hintere Standrohr keinen Bodenkontakt mehr hat und das Hauptgewicht des Trainings-gerätes auf den Transportrollen liegt.
  • Seite 13: Cockpit

    Cockpit Display Trainingsprofile- Schnellwahltasten Erholungspulsmessung MODE/ENTER-Taste UP & DOWN-Tasten STOP/RESET-Taste Start-Taste Das Cockpit informiert permanent über die aktuellen Trainingswerte. Zeit - TIME Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis 00:00. Die Trainingszeit kann von 10:00 bis 99:00 Minuten vorgegeben werden. Bei nicht vorgegebener Trainingszeit, zählt der Computer die Trainingszeit von 00:00 bis maximal 99:00 Minuten.
  • Seite 14 Cockpit Pulsanzeige - PULSE Bei Nutzung der Handpulssensoren Anzeige des aktuellen Pulswertes in Schläge pro Minute. Herzfrequenzanzeige - PULSE Bei Nutzung eines optional erhältlichen Sende-Brustgurtes (nicht im Lieferumfang enthalten) Anzeige der aktuellen Herzfrequenz in Schläge pro Minute. Geschwindigkeit - SPEED / Angabe der aktuellen Geschwindigkeit in km/h.
  • Seite 15: Benutzerprofil

    Cockpit Benutzerprofil U1 - U4 Nachdem Sie das Cockpit eingeschaltet haben erscheint im Display „U1". Wählen Sie durch Drücken der UP&DOWN-Tasten das gewünschte Benutzerprofil U1~U4 aus und bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste. Geben Sie nun Ihr Körpergewicht mit den UP&DOWN-Tasten ein und bestätigen die Eingabe durch Drücken der MODE/ENTER-Taste.
  • Seite 16 Cockpit Trainingsprofile P1~P12 (PROGRAM) Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP- und Down-Tasten das Training mit Trainingsprofilen „PROGRAMM“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste. Schritt 2: Auswahl des Trainingsprofils Wählen Sie das gewünschte Trainingsprofil P1~P12 durch Drücken der UP&DOWN-Tasten oder durch Drücken der entsprechenden Trainingsprofilschnellwahltaste aus.
  • Seite 17: Trainieren Mit Einem Bereits Erstellen Trainingsprofil

    Cockpit Freies Trainingsprofil (USER) Hier haben Sie die Möglichkeit ein Trainingsprofil selbst zu erstellen und dauerhaft abzuspeichern. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP- und Down-Tasten das Programm „USER“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste. Erstellen des Trainingsprofils: Schritt 2: Nachdem Sie das Programm „USER“...
  • Seite 18 Cockpit Herzfrequenzgesteuerte Programme (HRC) Bei diesem Programm handelt es sich um ein herzfrequenzgesteuertes Trainingsprogramm. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Cockpit automatisch den Bremswiderstand.
  • Seite 19: Erholungspulsmessung

    Cockpit Herzfrequenz von 116 ~ 124 Schlägen/Minute. Beträgt die aktuelle Herzfrequenz für mehr als 10 Sekunden mehr als 4 Schlägen/Minute der Zielherzfrequenz, so reduziert das Cockpit die Bremsstufe. Beträgt die aktuelle Herzfrequenz für mehr als 10 Sekunden weniger als 4 Schlägen/Minute der Zielherzfrequenz, so erhöht das Cockpit die Bremsstufe.
  • Seite 20: Herzfrequenzmessung

    Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz.
  • Seite 21: Warnhinweis Zur Puls- & Herzfrequenzmessung

    Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®...
  • Seite 22: Trainingsempfehlungen

    Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen.
  • Seite 23 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
  • Seite 24: Notizen

    Notizen...
  • Seite 25: Technische Details

    Technische Details Cockpitanzeige von: w Geschwindigkeit Zeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Watt w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) w Bremsstufe Technische Details Bremssystem: Elektronisches Magnetbremssystem Bremskraftverstellung: elektronisch Bremsstufen: Antriebsart: zweistufiger Längsrippenriemen...
  • Seite 26: Faq - Häufig Gestellte Fragen

    Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. MAXXUS™ Bodenschutzmatte Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden- belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch...
  • Seite 27: Explosionszeichnung

    Explosionszeichnung...
  • Seite 28: Teileliste

    Teileliste Teil:Nr. Bezeichnung Menge Front Frame Assembly A02-1 Rear Frame Assembly Bearing 6203ZZ Left and Right Padel Assembly<JD-22A> Jundian Belt Wheel (Big) Ø3 1 0 <J8 belt sense magnet with NF-016 > Belt-51"x6 Truss Hex Screw M8xP1.25x15 Nylon Nut M8xP1.25 Grinding Wheel single directional inner magnetism Small Motor Puller Allen Bolt M5XP0.8X40...
  • Seite 29 Teileliste Teil:Nr. Bezeichnung Menge E01-1 Seat Assembly A Seat Assembly B Seat Cushion <Lixin LS-AF001> Back Cushion <Lixin LS-AF001> End Cap 25x50x1.5t (2.0t) (Black) E08-1 Adjusting Handle Assembly Brake Iron Plate Fixing Screw Fixed Plate Magnet Φ 4 .7X2.8 <SM801> Brake Iron Plate B Brake Iron Plate C Fixing Screw M8XP1.0X25 =14mm...
  • Seite 30 Teileliste Teil:Nr. Bezeichnung Menge Nylon nut M10xP1.5 Truss hex screw M8xP1.25x35 Washer Φ 8 xΦ16x1.5t Spring Washer M8 Nylon nut M8xP1.25 Round head philips screw M4xP0.7x8 Spring Washer M4 Handrail Tube Assembly Left Handrail Tube Assembly Right TPR Handle A Hand Pulse Cover(long) w/NO-3601 Hand Pulse Cover(short-two screw holes) w/NO 3600 0 Film Handrail key through connectionning Board...
  • Seite 31 Teileliste Teil:Nr. Bezeichnung Menge Spring Washer M8 CKS Hex Screw M6X12 Spring washr M6 Flat hex screw M8x60 Spring washer M8 Truss hex screw M8x15 Washer Ø8XØ16X1.5t Truss hex screw M8X20 Spring washer M8 Washer Ø8XØ16X1.5t Truss hex screw M8X30 Truss philips screw M5x12 L hex wrench 8mmX55mmX110mm L hex wrench + screwdriver 5mmX26mmX76mm...
  • Seite 32: Gewährleistung

    ® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte.
  • Seite 33: Garantiebedingungen

    Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen. Inanspruchnahme Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. Ausschluss Von der Garantieleistung ausgeschlossen sind: ÜTransport- und Fahrtkosten...
  • Seite 34: Registrieren

    Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.
  • Seite 35: Reparaturauftrag / Schadensmeldung

    Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an. Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen.
  • Seite 36 MAXXUS Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
