Inhaltszusammenfassung für Maxxus MAXXUS 4.2

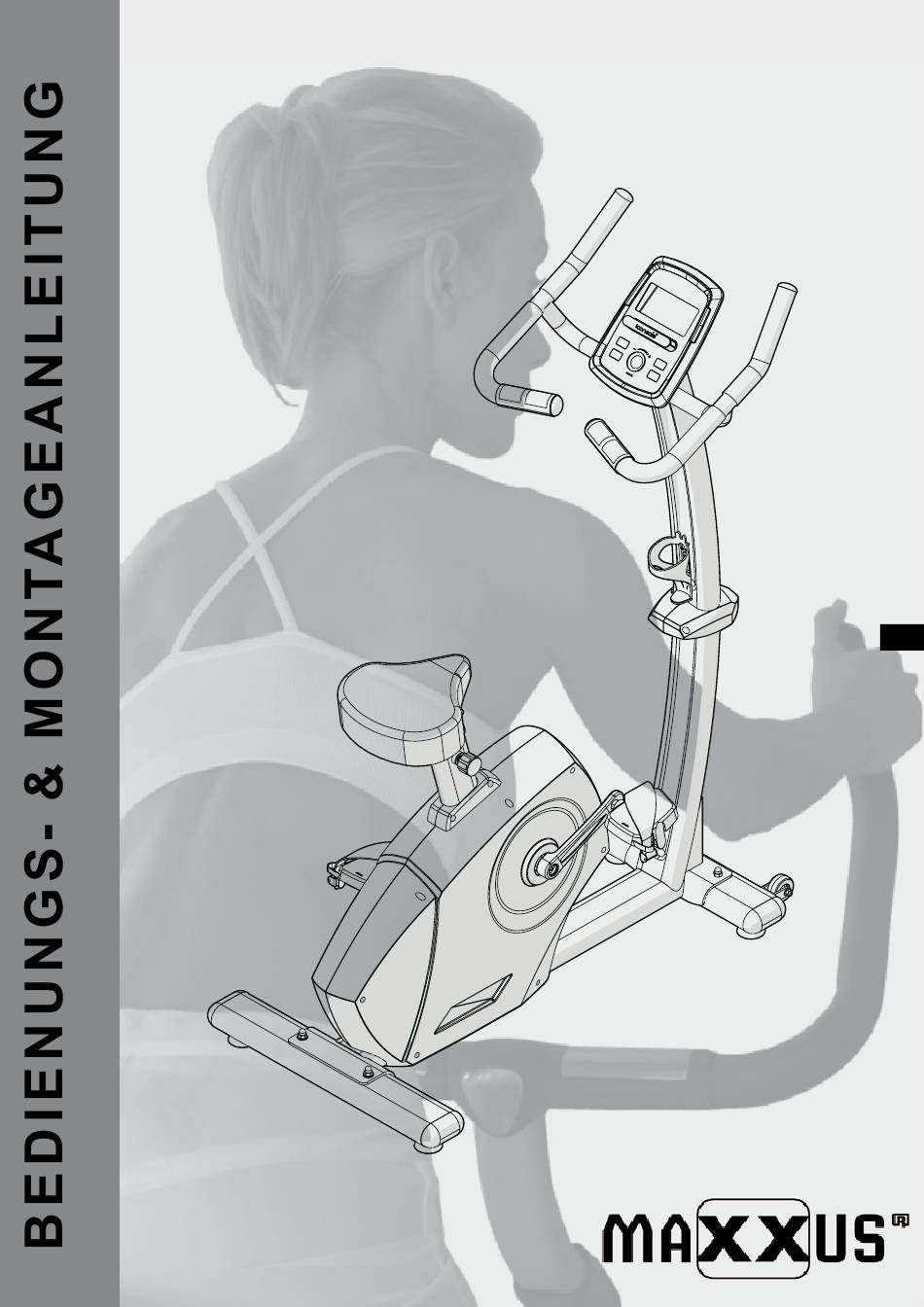

- Seite 1 MAXXUS 4.2 Bike...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden. - Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein ®... -
Seite 4: Geräteübersicht
Geräteübersicht Geräteübersicht Geräteübersicht Cockpit Cockpit Lenker Lenker Lenkerschaft Lenkerschaft Pulssensor Pulssensor Pedal Pedal Sattel Sattel Standrohr mit Standrohr mit Transportrollen Transportrollen Anschlussbuchse Anschlussbuchse für Netzteil für Netzteil Standrohr Standrohr Lieferumfang Lieferumfang Lieferumfang Bezeichnung Bezeichnung Menge Menge Bezeichnung Bezeichnung Menge Menge Basisrahmen Basisrahmen Flaschenhalter... -
Seite 5: Befestigungsmaterial
Befestigungsmaterial Befestigungsmaterial Befestigungsmaterial Cockpitschraube Cockpitschraube - bereits vormontiert - bereits vormontiert Schrauben für Flaschenhalter Schrauben für Flaschenhalter - bereits vormontiert - bereits vormontiert Nachfolgende Schrauben sind bereits vormontiert: Nachfolgende Schrauben sind bereits vormontiert: Bezeichnung Bezeichnung Menge Menge Linsenkopfschraube Linsenkopfschraube Unterlegscheibe, 3/8" Unterlegscheibe, 3/8"... -
Seite 6: Montage
Montage Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. -
Seite 7: Montage
Montage Montage Schritt 2: Montage des vorderen Standrohres Befestigen Sie das vordere Standrohr mit Transportrollen (B) mit je zwei Sechskantschrauben 3/8" (2), vier Unterlegscheiben 3/8" (1) und zwei Hutmuttern 3/8" (8) an der vorderen Aufnahme des Basisrahmens (A). Schritt 3: Montage des Lenkerschaftes Verbinden Sie den Anschluss des Kabels, das unten aus dem Lenkerschaft (D) ragt, mit dem Anschluss des Kabels, das aus dem Basisrahmen (A) ragt. - Seite 8 Montage Montage Schritt 4: Montage des Lenkers Führen Sie das Kabel der Handpulsmessung, das unten aus dem Lenker (E) ragt durch die obere, vordere Öffnung des Lenkerschaftes (D). Führen Sie dann das Kabel aus der oberen Öffnung des Lenkerschaftes (D) wieder heraus. Führen Sie nun die beiden Kabel (Handpulsmessung & Verbindungskabel) von unten durch die Öffnung des Lenkers (5) nach oben.
- Seite 9 Montage Montage Schritt 6: Montage des Cockpits Lösen und entfernen Sie die vier Linsenkopfschrauben (11), die bereits auf der Rückseite des Cockpits (J) vormontiert sind. Verbinden Sie die Kabel, die aus dem Cockpit (J) ragen, mit den Kabeln, die aus dem Lenker ragen. Prüfen Sie die Kabelverbindungen auf ihren festen Sitz.
- Seite 10 Montage Montage Schritt 8: Montage des Sattels Befestigen Sie die Sattelplatte des Sattels (I) mit der Handhebel (B37) und der Unterlegscheibe (B36) am Gleitrahmen des Sattelrohrs (A03). Schritt 9: Montage der Pedale Setzen Sie das Gewinde der rechten Pedal (F) in die Aufnahme des rechten Pedalarms ein und schrauben Sie diese im Uhrzeigersinn fest.
-
Seite 11: Satteleinstellung
Satteleinstellung Satteleinstellung Satteleinstellung Horizontale Satteleinstellung Horizontale Satteleinstellung Sie können Ihren Sattel horizontal, also in der Längsrichtung verstellen. Sie können Ihren Sattel horizontal, also in der Längsrichtung verstellen. Hier durch können Sie, den für Sie optimalen Abstand zum Lenker einstellen. Hier durch können Sie, den für Sie optimalen Abstand zum Lenker einstellen. Lösen Sie hierzu den Handhebel (B37) unterhalb des Sattels, in dem Sie es gegen Lösen Sie hierzu den Handhebel (B37) unterhalb des Sattels, in dem Sie es gegen den Uhrzeigersinn drehen. -
Seite 12: Transport, Standort & Lagerung
Transport, Standort & Lagerung Transport, Standort & Lagerung Transport, Standort & Lagerung Transport Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. -
Seite 13: Netzanschluss
Netzanschluss Netzanschluss Netzteil Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die, sich an der Rückseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzanschluss des Netzadapters mit einer Steckdose. HINWEIS: Bei dem USB-Anschluss am Cockpit des Gerätes handelt es sich nicht um eine Anschlussmöglickeit für das Netzteil! Dieser USB-Anschluss dient ausschließlich zum Anschließen eines USB-Ladekabels (nicht im Lieferumfang enthalten) für Smartphones, Tablet-PC, Ebooks, etc. -
Seite 14: Cockpit
Cockpit Cockpit USB-Anschluss mit Ladefunktion LCD-Display Ablagefach für Smartphone, Tablet-PC, Drehregler Erholungspulsmessung RESET-Taste RECOVERY RESET Körperfett-Analyse START/STOP-Taste BODYFAT START/STOP MODE Das Cockpit informiert permanent über die aktuellen Trainingswerte. Zeit - TIME Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis „00:00". -
Seite 15: Benutzereinstellung
Cockpit Cockpit Tastatur START/STOP-Taste START-Funktion: - Starten des gewählten Trainingsprogramms oder Trainingsprofils - Aktivieren der QUICKSTART-Funktion PAUSE-Funktion: Wird während des Trainings die START/STOP-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert. Diese ermöglicht eine Unterbrechung des Trainings. -
Seite 16: Quick Start
Cockpit Cockpit Nachdem Sie die Eingabe des Körpergewichts durch Drücken des Drehreglers bestätigt haben wechselt das Display automatisch in das Trainingsmenü. Wenn Sie bereits ein Benutzerprofil angelegt haben, so wählen Sie dies, sobald Sie das Cockpit eingeschaltet haben und im Display „USER“... - Seite 17 Cockpit Cockpit Trainingsprofile P1~P12 Bei dieser Trainingsart stehen dem Benutzer zwölf, bereits fest vorprogrammierte Trainingsprofile zur Auswahl. Hierbei ist der Profilverlauf nicht veränderbar. Der Benutzer hat aber die Möglichkeit die Intensität des jeweiligen Profils seinem aktuellen Fitnesszustand anzupassen. Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein und wählen Sie den Benutzer U1-U4 aus.
- Seite 18 Cockpit Cockpit Freies Trainingsprofil (USER) Hier haben Sie die Möglichkeit ein Trainingsprofil pro Benutzerprofil selbst zu erstellen und dauerhaft abzuspeichern. Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein und wählen Sie den Benutzer U1-U4 aus. Im Display blinkt „M“. Wählen Sie nun durch Drehen des Drehreglers „U“...
-
Seite 19: Wattgesteuerte Trainingsprogramme (Watt)
Cockpit Cockpit Schritt 3: Vorgabe der Trainingszeit Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben. Schritt 4: Trainingsbeginn Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen. Trainingsende Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet. -
Seite 20: Usb-Ladefunktion
Cockpit Cockpit Erholungspulsmessung (RECOVERY) Der Recovery Test misst wie schnell Sie sich wieder Regenerieren, sprich wie schnell/stark sich Ihr Puls nach dem Training wieder verringert. Drücken Sie, nachdem das aktuelle Training beendet wurde bzw. nachdem Sie das Training durch Drücken der Stop- Taste beendet haben, die Taste RECOVERY und legen die Hände sofort an die Handpulssensoren. -
Seite 21: Bluetooth-Empfänger Und App-Nutzung
Nach einer erfolgreichen Verbindung der APP mit Ihrem Trainingsgerät können Sie mit Ihrem Training fortfahren, indem Sie auf den Pfeil in der rechten oberen Ecke des Displays klicken. Bitte beachten Sie das die MAXXUS Group GmbH & Co. KG nicht der Hersteller der APP iC+Training ist und somit nicht für deren Inhalt und Funktionen verantwortlich ist. -
Seite 22: Puls- & Herzfrequenzmessung Trainingsempfehlungen 24
Puls- & Herzfrequenzmessung Puls-& Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 23: Warnhinweis Zur Puls- & Herzfrequenzmessung
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ® ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. -
Seite 24: Trainingsempfehlung
Trainingsempfehlungen Trainingsempfehlung Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 25 Trainingsempfehlungen Trainingsempfehlung Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 26: Trainingsempfehlungen Technische Details 24
Technische Details Technische Details Technische Details Cockpitanzeige von: Cockpitanzeige von: Zeit Zeit Geschwindigkeit Geschwindigkeit Strecke Strecke Radumdrehung pro Minute Radumdrehung pro Minute Kalorienverbrauch Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Puls (bei Verwendung der Handsensoren) Watt Watt Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Bremsstufe Bremsstufe... -
Seite 27: Empfohlenes Zubehör
All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt ®... -
Seite 28: Explosionszeichnung
Explosionszeichnung Explosionszeichnung... -
Seite 29: Faq - Häufig Gestellte Fragen
Teileliste Teileliste Nr. Bezeichnung Menge Nr. Bezeichnung Menge Welded,Main Frame M4 Philips Self Drive Screw Welded,Upright Tube M6 Lock Nut Welded,Seat Tube Tension Adjustment Screw Welded,Hand Bar M6 Screw Welded,Shaft Pulley Handle Washer Welded,Pressure Assembly Handle 1-1/4" Welded,Stabilizer-Front Plug Stabilizer-Behind Main Cover-Right Welded,Seat Plate Main Cover-Left... -
Seite 30: Garantiebedingungen - Private Nutzung
Gewährleistung Gewährleistung* Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten ® von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 31: Serviceantrag
1. Privater Direkterwerb und Betrieb in Deutschland Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. -
Seite 32: Gerätedaten
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten ® Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. -
Seite 33: Garantiebedingungen - Private Nutzung
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 34: Serviceantrag
Maxxus Group GmbH & Co. KG Nordring 80 D-64521 Gross-Gerau E-Mail: info@maxxus.de www.maxxus.com...
