Inhaltszusammenfassung für Maxxus BX 600R
- Seite 1 BX 600R Recumbent...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht

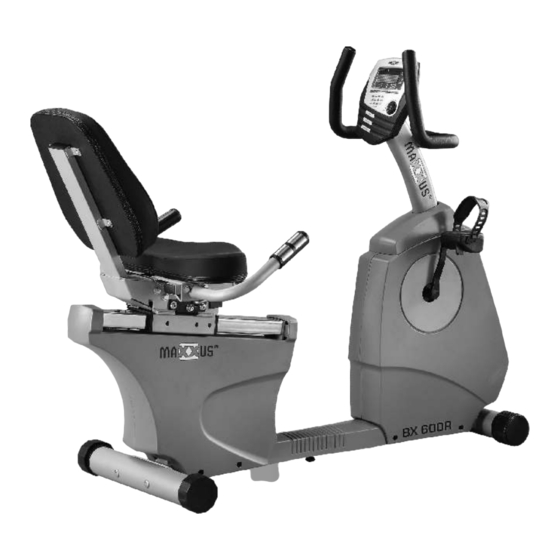

Geräteübersicht Cockpit Lenker Rückenlehne Lenkerschaft Pulssensor Pedal Pedalarm Standfuß mit Transportrollen Standfuß mit Höhenverstellung Im Lieferumfang enthaltene Werkzeuge Schraubenschlüssel Schraubenschlüssel Kreuzschlitzschraubendreher 12/14er 14/15er Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. -
Seite 5: Befestigungsmaterial
Befestigungsmaterial Schritt 1: Teil 94 Teil 96 Teil 92 Unterlegscheibe Unterlegscheibe, gewellt Schlossschraube 10 Stück 2 Stück 2 Stück Teil 99 Teil 98 Teil 97 Teil 41 Sechskantschraube Linsenkopfschraube Hutmutter Sicherungsmutter 6 Stück 4 Stück 2 Stück 2 Stück Teil 93 Sechskantschraube 4 Stück Schritt 2:... -
Seite 6: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. - Seite 7 Montage Schritt 1.2: Montage des hinteren Standrohres Befestigen Sie die Rückenlehne (5) am Gleitschlitten (4) rechts und links mit je drei Schrauben (99) und drei Unterlegscheiben (94). Befestigen Sie dann den rechten Handlauf (7) mit zwei Sechskantschrauben (93), zwei Unterlegscheiben (94) und zwei Sicherungsmuttern (41).
- Seite 8 Montage Schritt 3: Montage des Lenkers Befestigen Sie den Lenker (3) mit zwei Sechskantschrauben (91), zwei Unterlegscheiben (70) und zwei Federscheiben (73), wie im Bild gezeigt, am Lenkerschaft (2). Schritt 4: Montage des Cockpits und der Pedale Lösen die vier auf der Rückseite des Cockpits bereits vormontierten Schrauben (81.) Verbinden Sie dann die Kabel (23/26) die aus dem Lenkerschaft (2) ragen, mit den Anschlüssen auf der Rückseite des Cockpits (20).
-
Seite 9: Sitzeinstellung
Sitzeinstellung Längsrichtung des Sitzes Die Längsrichtung des Sitzes wird über den Handhebel, der sich unterhalb des Sitzes befindet reguliert. Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, drücken den Handhebel herunter und drücken sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne. Wenn Sie die optimale Sitzposition eingestellt haben, ziehen Sie den Handhebel wieder nach oben um den Sitz zu arretieren. -
Seite 10: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. -
Seite 11: Cockpit
Cockpit Profilmatrix Anzeigefenster für Trainingsdaten ENTER-Taste (Drückfunktion) RESET-Taste UP/DOWN-Drehregler START/STOP-Taste Erholungspulsmessung Das Cockpit informiert permanent über die aktuellen Trainingswerte. Zeit - TIME Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis 00:00. Die Trainingszeit kann von 01:00 bis 99:00 Minuten vorgegeben werden. Bei nicht vorgegebener Trainingszeit, zählt der Computer die Trainingszeit von 00:00 bis maximal 99:00 Minuten. - Seite 12 Cockpit Kontrolltasten START/STOP-Taste START-Funktion: - Starten des gewählten Trainingsprogramms oder Trainingsprofils - Aktivieren der QUICKSTART-Funktion - Beenden der Trainingspause STOP-Funktion: - Beginn der Trainingspause - Beenden des gewählten Trainingsprogramms oder Trainingsprofils RESET-Taste Wird die Taste länger als 5 Sekunden konstant gedrückt, so werden alle Werte automatisch zurück auf Null gesetzt. PAUSE-Funktion: Wird während des Trainings die START/STOP-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert.
-
Seite 13: Benutzerprofil U1-U4 /Gastprofil U0
Cockpit Benutzerprofil U1-U4 /Gastprofil U0 Wenn das Cockpit eingeschalten wurde erscheint im Display „U1". Mit dem UP/DOWN-Drehregler können Sie nun zwischen vier Benutzerprofilen (U1-U4) und einem Gastprofil (U0) auswählen. Der Unterschied zwischen Benutzer- und Gatsprofil besteht darin, dass die persönlichen Daten (Geschlecht, Alter, Körpergröße und Gewicht) bei den Benutzerprofilen dauerhaft gespeichert werden und beim Gastprofil nur für das aktuelle Training erhalten bleiben. -
Seite 14: Training Mit Vorprogrammierten Trainingsprofilen
Cockpit Schritt 4: Vorgabe der Pulsobergrenze Der Wert im PULSE-Fenster blinkt. Geben Sie nun mit dem UP/DOWN-Drehregler die gewünschte Pulsobergrenze vor. Hierbei sind Eingaben von 30 bis 240 Schlägen pro Minute möglich. Schritt 5: Trainingsstart Drücken Sie nun die START/STOP-Taste und das Training beginnt automatisch. Über den UP/DOWN-Drehregler können Sie jederzeit während des Trainings die aktuell gewählte Bremsstufe individuell verändern. - Seite 15 Cockpit Wattkonstantes Training (WATT) Bei diesem Trainingsprogramm wird die Bremskraft automatisch vom Cockpit in Abhängigkeit von der Drehzahl der Pedalen reguliert um die vorgebebene Wattleistung konstant zu halten. Schritt 1: Programmauswahl Wählen Sie durch Drehen des UP/DOWN-Reglers im oberen Bereich der Profilmatrix das Programm „WATT“ aus. Schritt 2.
-
Seite 16: Herzfrequenzgesteuerte Programme (Pulse)
Cockpit Herzfrequenzgesteuerte Programme (PULSE) In diesem Programm steuert das Cockpit die Bremskraft selbstständig um die vom Benutzer vorgegebene Zielherzfrequenz zu erreichen und zu halten. Hierzu vergleicht das Cockpit permanent die aktuelle Herzfrequenz mit der vorgegeben Zielherzfrequenz und passt die Bremskraft dementsprechend an. Eine Steuerung der Bremskraft durch den Benutzer ist in bei diesen Programmen nicht möglich. -
Seite 17: Notizen
Notizen... - Seite 18 Notizen...
- Seite 19 Notizen...
-
Seite 20: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 21: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 22: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 23 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 24: Technische Details
Technische Details Cockpitanzeige von: Zeit Geschwindigkeit Strecke Radumdrehung pro Minute Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Watt Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Bremsstufe Technische Details Bremssystem: computergesteuertes Magnetbremssystem Bremskraftverstellung: elektronisch Antriebsart: zweistufiger Längsrippenriemen Aufstellmaßemaße: ca. 1220 x 570 x 1170 mm (LxBxH) Gesamtgewicht: ca. -
