Schritt 4.4: Montage der Standfuß- & Gleitrollenabdeckungen

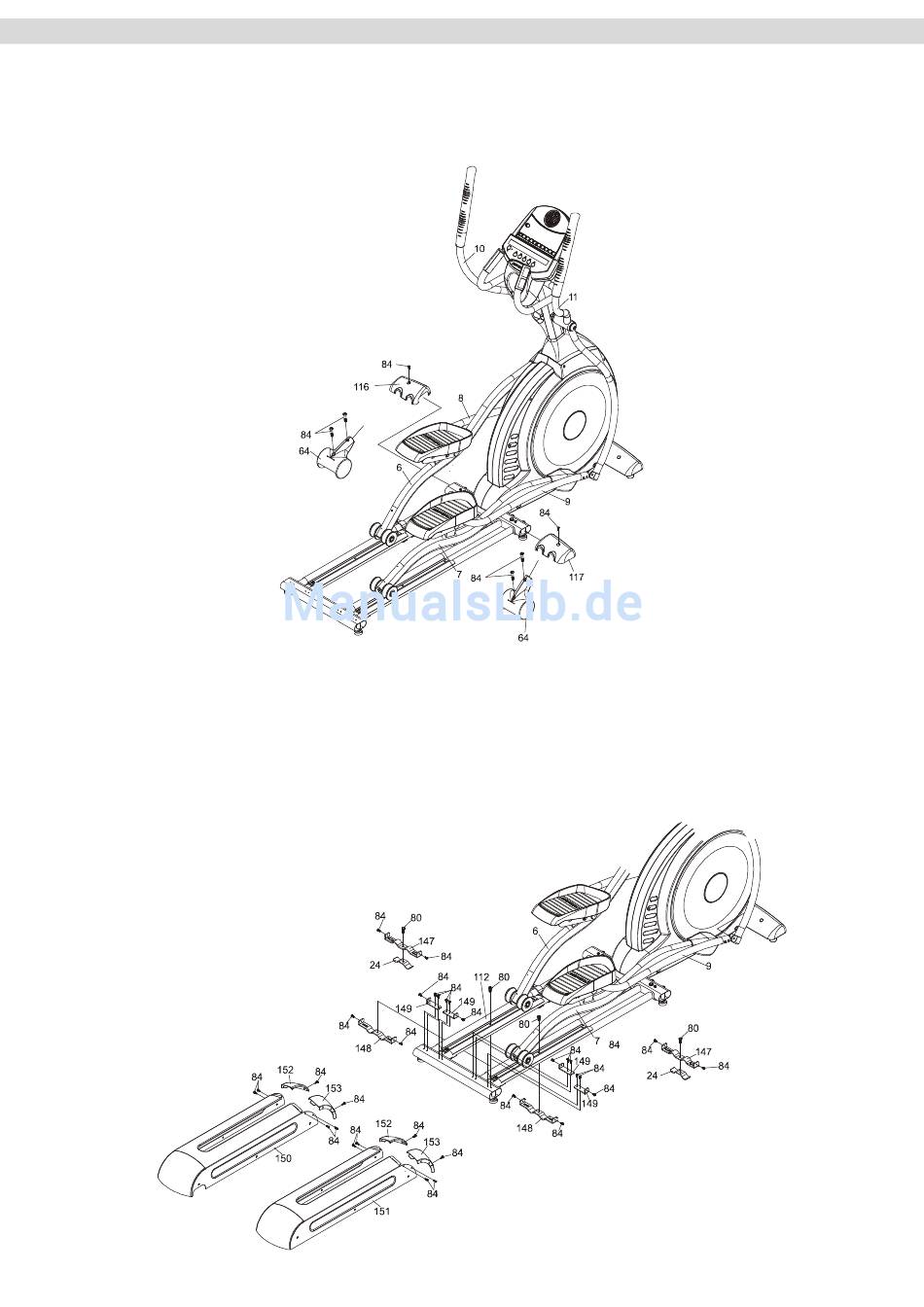

Montieren Sie die Abdeckungen (116-links/117-rechts) des mittleren Standfußes mit je einer Schraube (84).
Befestigen Sie dann die Gleitrollenabdeckungen (64) mit je zwei Schrauben (84) an den unteren Enden der
Pedalrohre (6-links/7-rechts) oberhalb der Gleitrollen.
Schritt 4.4: Montage der Gleitrahmenabdeckungen
Befestigen Sie alle Halter für die Gleitrahmenabdeckungen wie unten im Bild bezeigt. Befestigen Sie dann die
Gleitrahmenabdeckungen (150-links/151-rechts) mit den Schrauben (84) an den zuvor befestigten Haltern.
Setzen Sie nun die Endkappen der Gleitrahmenabdeckungen (152-links/153-rechts) am vorderen Ende der
Gleitrahmenabdeckungen ein und befestigen Sie diese mit je einer Schraube (84).
