Montage

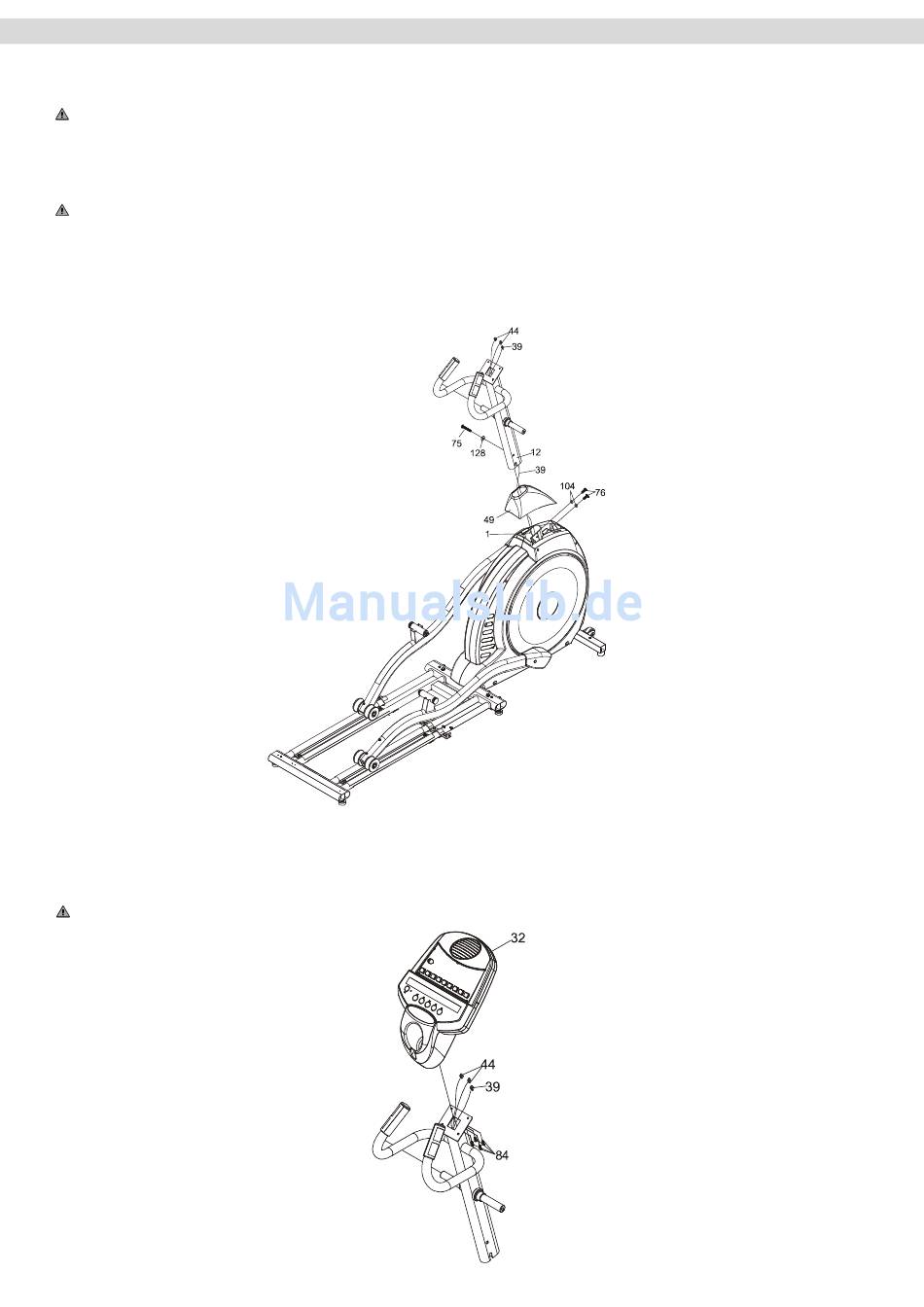

Schritt 2.1: Montage des Lenkerschaftes
Schieben Sie die Lenkerschaftsabdeckung (49) von unten auf den Lenkerschaft (12).
ACHTUNG: Achten Sie hierbei auf die korrekte Ausrichtung der Lenkerschaftsabdeckung (49).
Führen Sie dann das Kontrollkabel (39), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt
durch den Lenkerschaft (12) nach oben. Setzen Sie jetzt den Lenkerschaft (12) in die Lenkerschafts-
aufnahme des Hauptrahmens (1) ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie das Kontrollkabel (39) nicht beschädigen!
Befestigen Sie nun den Lenkerschaft (12) seitlich mit der Sechskantschrauben (75) und Unterlegscheibe
(128). Von vorne befestigen Sie ihn mit zwei Sechskantschrauben (76) und zwei gewellten
Unterlegscheiben (104).
Unterhalb der zuvor montierten Sechskantschrauben (75) befindet sich eine bereits vormontierte Schraube,
ziehen Sie diese nun auch fest an.
Schritt 2.2: Montage des Cockpit
Verbinden Sie alle Kabel, die aus dem Lenkerschaft (12) ragen mit den entsprechenden Anschlüssen auf der
Rückseite des Cockpits (32).
Die überschüssigen Kabel schieben Sie nun vorsichtig in den Lenkerschaft zurück.
Befestigen Sie jetzt das Cockpit (32) auf dem Cockpithalter des Lenkerschaftes (12) mit den Schrauben (84).
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht beschädigen!
