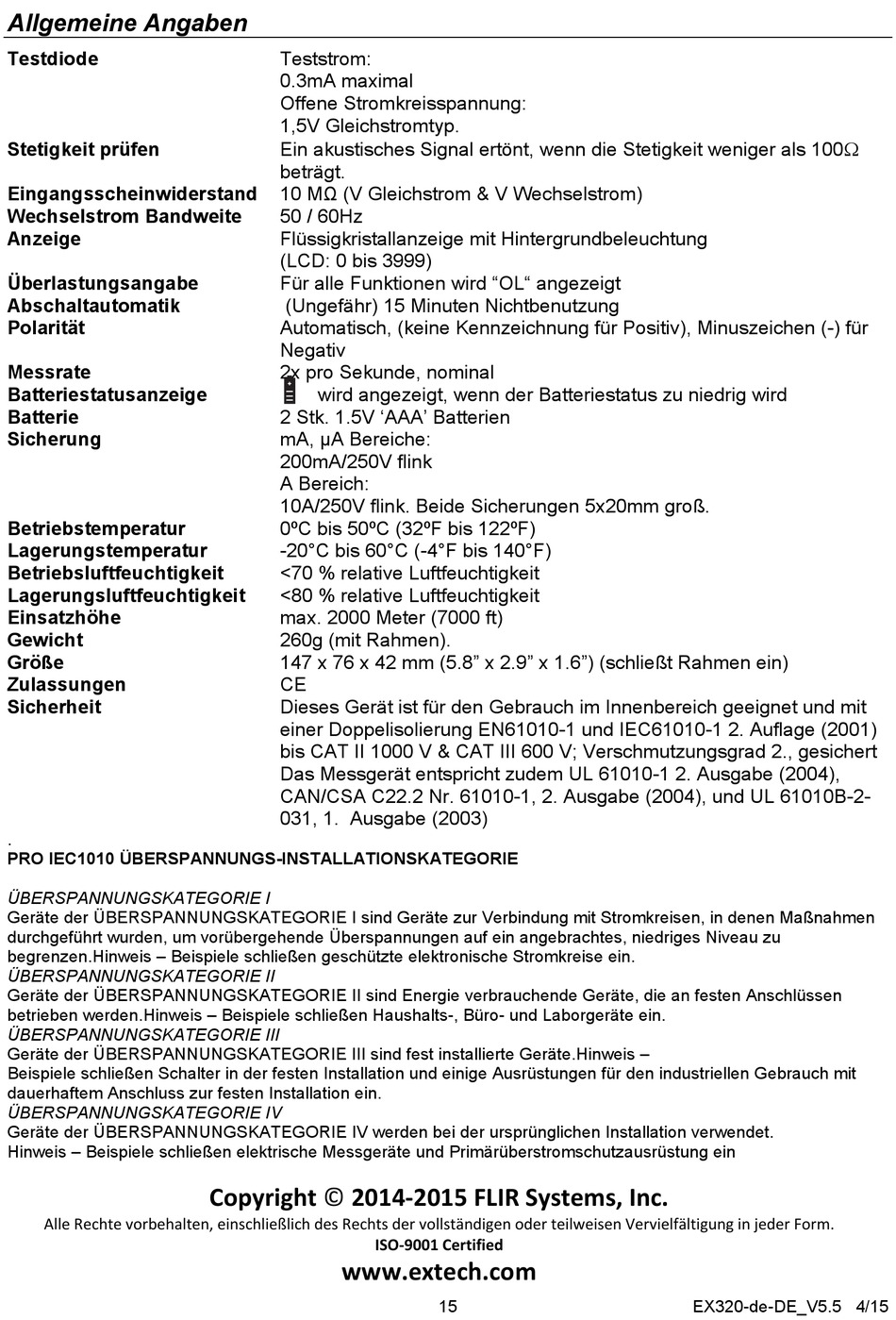

Allgemeine Angaben
Testdiode
Stetigkeit prüfen
Eingangsscheinwiderstand
Wechselstrom Bandweite
Anzeige
Überlastungsangabe
Abschaltautomatik
Polarität
Messrate
Batteriestatusanzeige
Batterie
Sicherung
Betriebstemperatur
Lagerungstemperatur
Betriebsluftfeuchtigkeit
Lagerungsluftfeuchtigkeit
Einsatzhöhe
Gewicht
Größe
Zulassungen
Sicherheit
.
PRO IEC1010 ÜBERSPANNUNGS-INSTALLATIONSKATEGORIE
ÜBERSPANNUNGSKATEGORIE I
Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte zur Verbindung mit Stromkreisen, in denen Maßnahmen
durchgeführt wurden, um vorübergehende Überspannungen auf ein angebrachtes, niedriges Niveau zu
begrenzen.Hinweis – Beispiele schließen geschützte elektronische Stromkreise ein.
ÜBERSPANNUNGSKATEGORIE II
Geräte der ÜBERSPANNUNGSKATEGORIE II sind Energie verbrauchende Geräte, die an festen Anschlüssen
betrieben werden.Hinweis – Beispiele schließen Haushalts-, Büro- und Laborgeräte ein.
ÜBERSPANNUNGSKATEGORIE III
Geräte der ÜBERSPANNUNGSKATEGORIE III sind fest installierte Geräte.Hinweis –
Beispiele schließen Schalter in der festen Installation und einige Ausrüstungen für den industriellen Gebrauch mit
dauerhaftem Anschluss zur festen Installation ein.
ÜBERSPANNUNGSKATEGORIE IV
Geräte der ÜBERSPANNUNGSKATEGORIE IV werden bei der ursprünglichen Installation verwendet.
Hinweis – Beispiele schließen elektrische Messgeräte und Primärüberstromschutzausrüstung ein
Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form.
Teststrom:
0.3mA maximal
Offene Stromkreisspannung:
1,5V Gleichstromtyp.
Ein akustisches Signal ertönt, wenn die Stetigkeit weniger als 100
beträgt.
10 MΩ (V Gleichstrom & V Wechselstrom)
50 / 60Hz
Flüssigkristallanzeige mit Hintergrundbeleuchtung
(LCD: 0 bis 3999)
Für alle Funktionen wird "OL" angezeigt
(Ungefähr) 15 Minuten Nichtbenutzung
Automatisch, (keine Kennzeichnung für Positiv), Minuszeichen (-) für
Negativ
2x pro Sekunde, nominal
wird angezeigt, wenn der Batteriestatus zu niedrig wird
2 Stk. 1.5V 'AAA' Batterien
mA, µA Bereiche:
200mA/250V flink
A Bereich:
10A/250V flink. Beide Sicherungen 5x20mm groß.
0ºC bis 50ºC (32ºF bis 122ºF)
-20°C bis 60°C (-4°F bis 140°F)
<70 % relative Luftfeuchtigkeit
<80 % relative Luftfeuchtigkeit
max. 2000 Meter (7000 ft)
260g (mit Rahmen).
147 x 76 x 42 mm (5.8" x 2.9" x 1.6") (schließt Rahmen ein)
CE
Dieses Gerät ist für den Gebrauch im Innenbereich geeignet und mit
einer Doppelisolierung EN61010-1 und IEC61010-1 2. Auflage (2001)
bis CAT II 1000 V & CAT III 600 V; Verschmutzungsgrad 2., gesichert
Das Messgerät entspricht zudem UL 61010-1 2. Ausgabe (2004),
CAN/CSA C22.2 Nr. 61010-1, 2. Ausgabe (2004), und UL 61010B-2-
031, 1. Ausgabe (2003)
Copyright © 2014‐2015 FLIR Systems, Inc.
ISO‐9001 Certified
www.extech.com
15
EX320-de-DE_V5.5 4/15
