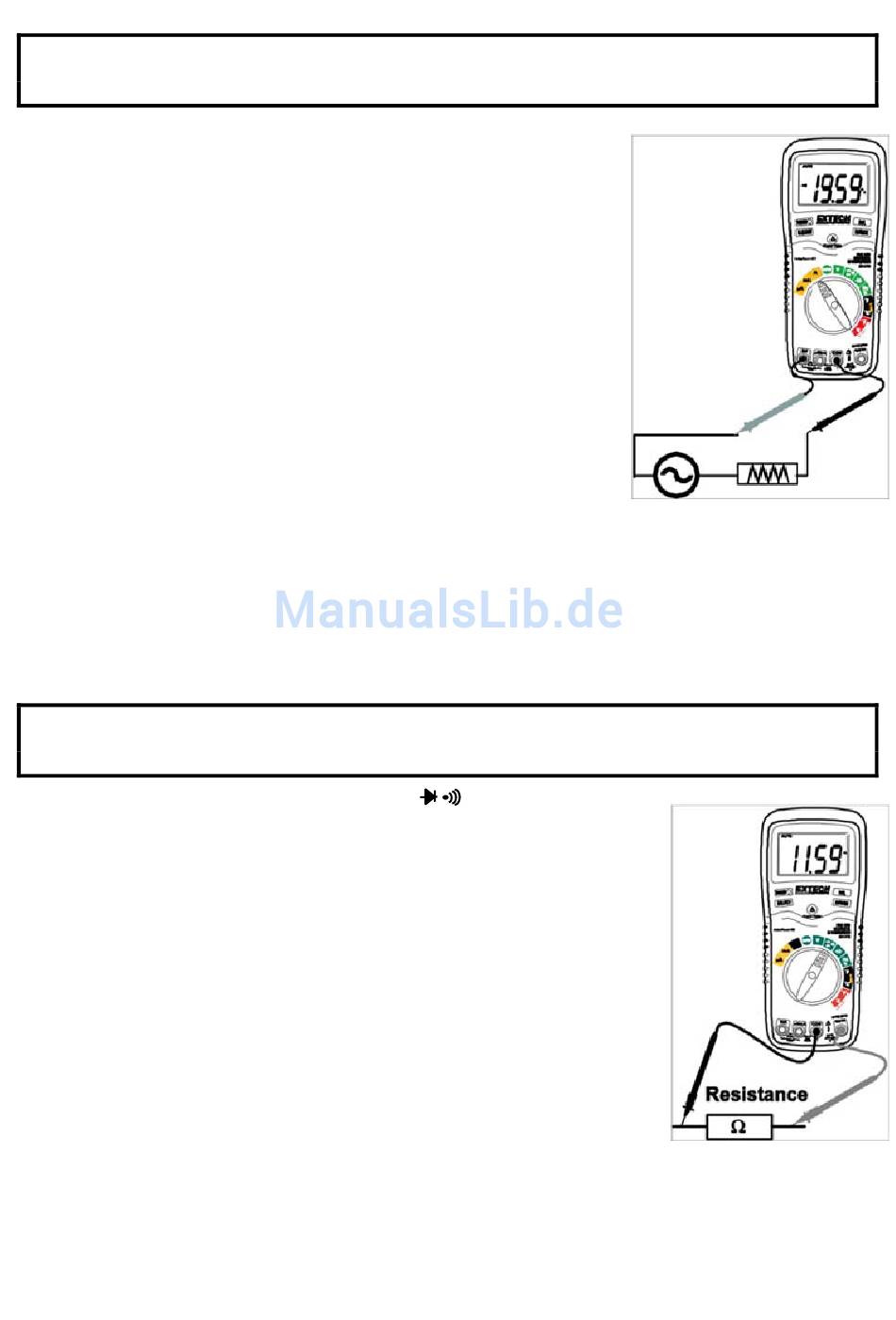

WECHSELSTROMMESSUNGEN
VORSICHT:Führen Sie nicht länger als 30 Sekunden Strommessungen im 10 A-Messbereich
durch.Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel
beschädigt werden.
1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
2. Bei Strommessungen bis zu 4000µA AC den Funktionsschalter auf
die gelbe µA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 400mA AC den Funktionsschalter auf
die gelbe mA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 10A AC den Funktionsschalter auf den
gelben A Bereich stellen und den Bananenstecker des roten
Messkabels in die A Buchse stecken.
5. Die Taste SELECT drücken, damit "AC" auf dem Display erscheint.
6. Die Stromversorgung des zu prüfenden Schaltkreises ausschalten,
dann den Schaltkreis an der Stelle öffnen, an der Sie den Strom
messen wollen.
7.
Berühren Sie die neutrale Seite des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie die stromführende Seite des Stromkreises mit der Sondenspitze des roten
Messkabels
8. Stellen Sie die Stromversorgung des Stromkreises wieder her.
9.
Lesen Sie nun den Strom-Messwert im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG :Stromschlaggefahr. Vor der Widerstandsmessung das zu prüfende Gerät vom Strom
abklemmen und alle Kondensatoren entladen.Die Batterie herausnehmen und die Leitungskabel
abklemmen.
1. Den Funktionswahlschalter auf die grüne Ω.
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
Ω -Buchse.
3. Die Taste SELECT drücken, damit " Ω " auf dem Display erscheint.
4. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen. Für bessere Messergebnisse solllten Sie eine Seite
des zu prüfenden Elements abklemmen, damit der restliche Schaltkreis
die Widerstandsmessung nicht behindert.
5. Lesen Sie nun den Widerstand-Messwert im Display ab.
.Position stellen.
8
EX470A-de-DE_v6.0 6/16
