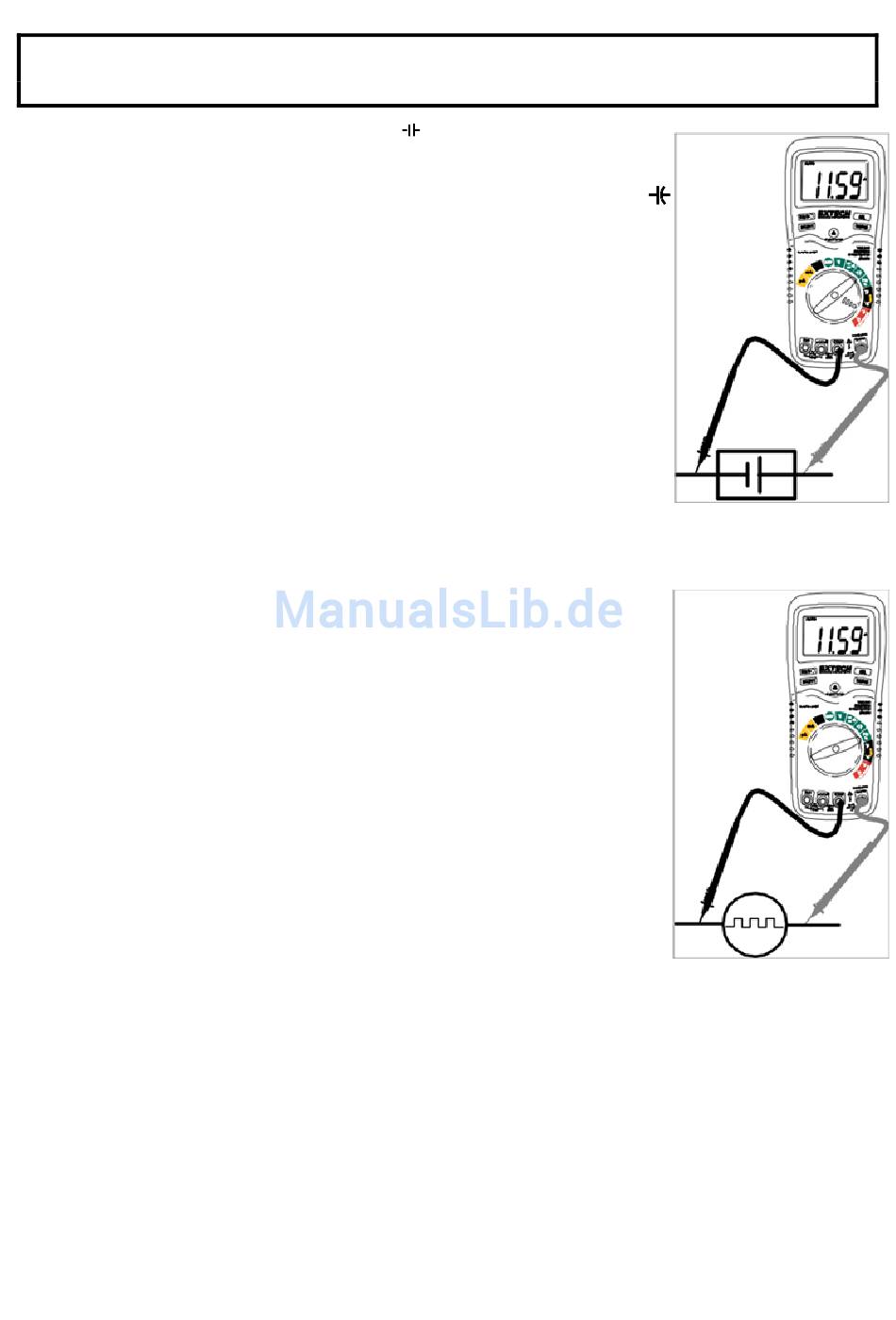

MESSUNGEN DER ELEKTRISCHEN KAPAZITÄT
WARNUNG :Stromschlaggefahr. Vor der Kapazitätsmessung das zu prüfende Gerät vom Strom
abklemmen und alle Kondensatoren entladen.Die Batterie herausnehmen und die Leitungskabel
abklemmen.
1. Den Funktionsdrehschalter auf die grüne.....Position stellen.
2.
Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
Buchse.
3. Berühren Sie den zu prüfenden Kondensator mit den Messkabeln.
4. Lesen Sie nun den Kapazitäts-Messwert im Display ab.
FREQUENZMESSUNGEN
1. Den Funktionsdrehschalter auf die grüne „Hz" Position stellen.
2. Den Bananenstecker des schwarzen Messkabels in die negative COM-
Buchse stecken und den Bananenstecker des roten Messkabels in die
positive Hz-Buchse stecken.
3. Berühren Sie den zu prüfenden Schaltkreis mit den Messkabelspitzen.
4. Lesen Sie nun die Frequenz-Messwert im Display ab.
RELATIVE EINSCHALTDAUER IN %
1. Den Funktionsdrehschalter auf die „Hz" Position stellen.
2. Den Bananenstecker des schwarzen Messkabels in die negative COM-
Buchse stecken und den Bananenstecker des roten Messkabels in die
positive Hz-Buchse stecken.
3. Kurz die Taste SELECT drücken, damit % im Display erscheint.
4. Berühren Sie den zu prüfenden Schaltkreis mit den Messkabelspitzen.
5. Lesen Sie nun den Prozentsatz-Messwert der relativen Einschaltdauer
im Display ab.
11
EX470A-de-DE_v6.0 6/16
