Minimalbeschaltung
Version 2.1 (06/2014) de
Originalbetriebsanleitung
Interroll DriveControl 20 / DriveControl 54
Montage und Installation
+
-
1
Betriebsspannung von Netzteil (Leitung 1,5 mm², AWG 16)

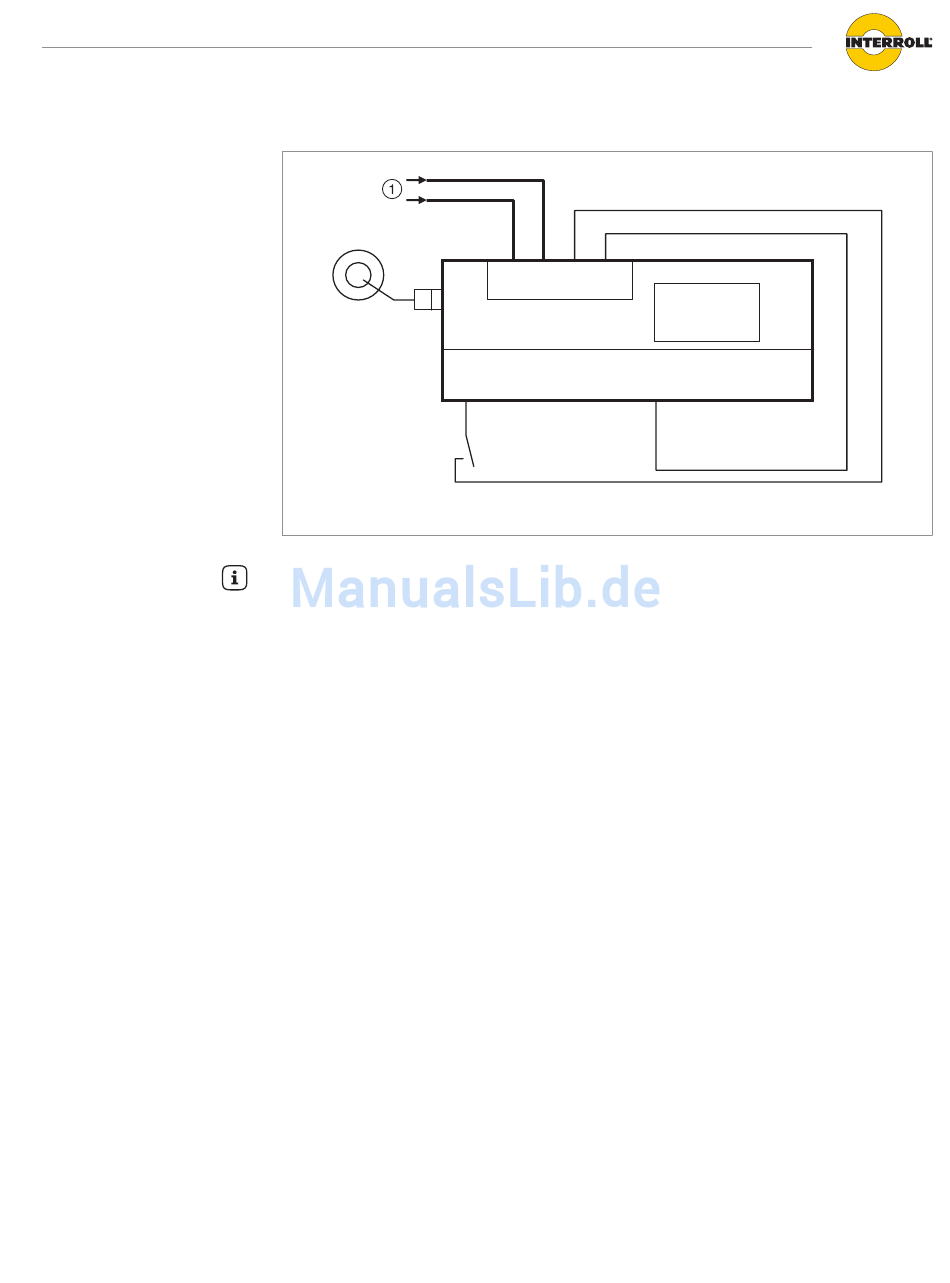

Diese Schaltung ermöglicht die Vorgabe der Sollwerte für Drehzahl und Drehrichtung über die
internen DIP-Schalter.
Das Error-Signal wird nicht genutzt, Fehler werden nur über die rote LED angezeigt.
Start und Stopp können durch einen Wechsel des Pegels an Anschluss SPEED A gesteuert
werden.
Die DriveControl bzw. RollerDrive dürfen nicht über die Aktivierung bzw. Deaktivierung der
Spannungsversorgung der DriveControl ein- und ausgeschaltet werden, dies darf nur über das
Startsignal ( SPEED A, B, C) erfolgen.
GND +24V +24V GND
SPEED
Common
A
B
C
DIR
DriveControl
24 V EXT ERROR
GND
23
