Grundschaltung

22
Interroll DriveControl 20 / DriveControl 54
Montage und Installation
Der Anschluss Spannungsversorgung ist doppelt ausgeführt. Die beiden Anschlüsse sind intern
direkt miteinander verbunden. Die Spannungsversorgung kann durch eine DriveControl 20/54
durchgeführt werden, so dass maximal zwei DriveControl 20/54 in Folge verbunden werden
können.
Die elektrischen Daten der einzelnen Anschlüsse sind im Anhang aufgeführt (siehe "Elektrische
Daten der Anschlüsse", Seite 31).
Schaltpläne
Die Signale SPEED A, SPEED B, SPEED C, DIR und ERROR sind vollständig galvanisch von der
Betriebsspannung durch Optokoppler getrennt. Das Ausgangssignal ERROR benötigt zusätzlich
die externe Spannung 24 V EXT. Der gemeinsame Masse-Anschluss der Signale SPEED A,
SPEED B, SPEED C, DIR und ERROR ist COMMON GND.
Wird die galvanische Trennung nicht benötigt, können die Anschlüsse 24 V
(Spannungsversorgung) mit 24 V EXT (Eingänge/Ausgänge) sowie GND (Spannungsversorgung)
mit COMMON GND (Eingänge/Ausgänge) verbunden werden.
+

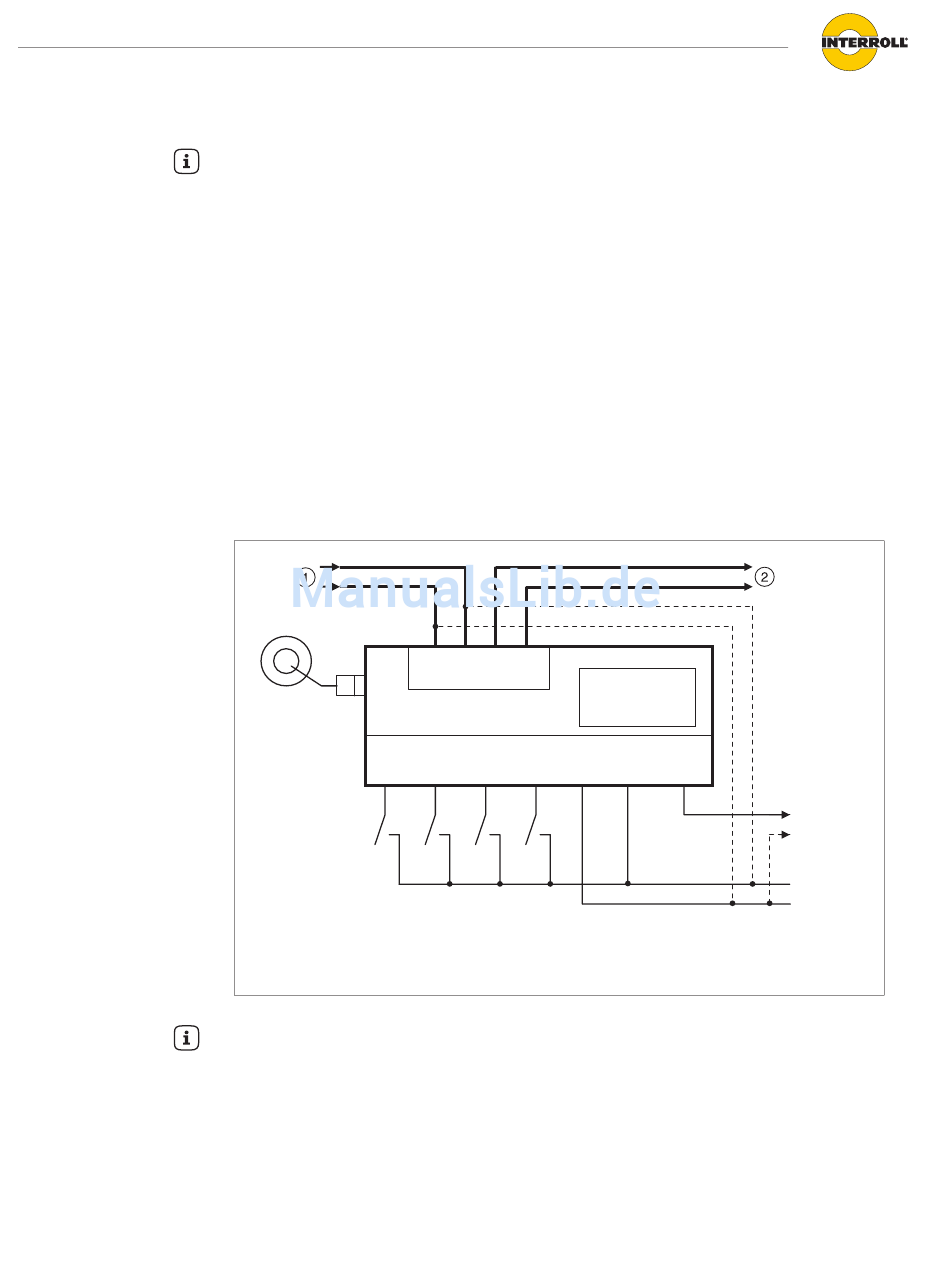

10A
-
GND +24V +24V GND
A
1 Betriebsspannung von Netzteil (Leitung 1,5 mm², AWG 16)
2 Weitere DriveControl (Leitung 1,5 mm², AWG 16)
Die gestrichelten Leitungen werden nur verwendet, wenn keine galvanische Trennung zwischen
Eingängen/Ausgängen und Betriebsspannung erforderlich ist.
SPEED
Common
B C DIR GND 24 V EXT ERROR
DriveControl
Version 2.1 (06/2014) de
Originalbetriebsanleitung
ERROR
+
24 V EXT
-
