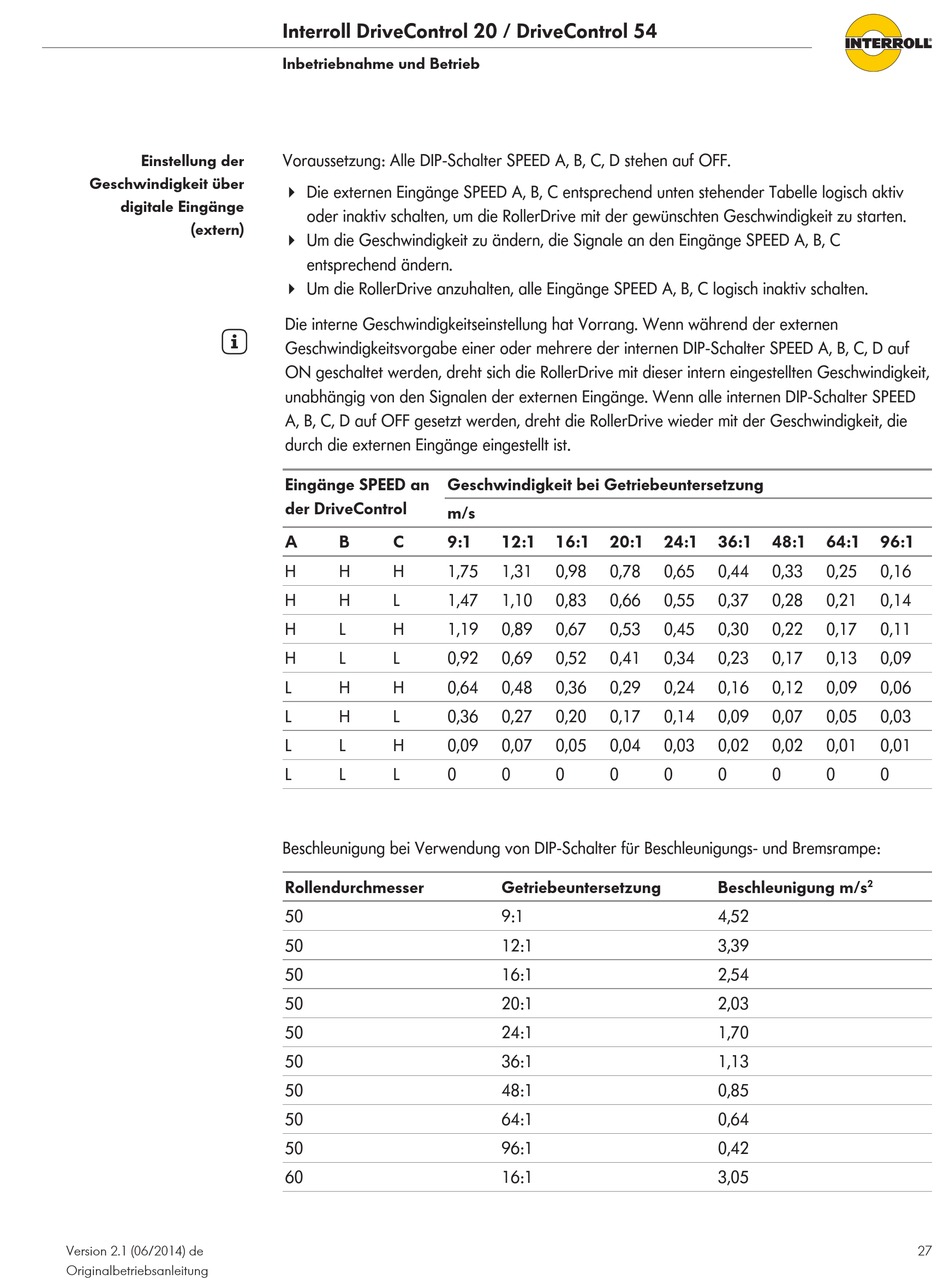

Einstellung der
Geschwindigkeit über
digitale Eingänge
(extern)
Version 2.1 (06/2014) de
Originalbetriebsanleitung
Interroll DriveControl 20 / DriveControl 54
Inbetriebnahme und Betrieb
Voraussetzung: Alle DIP-Schalter SPEED A, B, C, D stehen auf OFF.
4 Die externen Eingänge SPEED A, B, C entsprechend unten stehender Tabelle logisch aktiv
oder inaktiv schalten, um die RollerDrive mit der gewünschten Geschwindigkeit zu starten.
4 Um die Geschwindigkeit zu ändern, die Signale an den Eingänge SPEED A, B, C
entsprechend ändern.
4 Um die RollerDrive anzuhalten, alle Eingänge SPEED A, B, C logisch inaktiv schalten.
Die interne Geschwindigkeitseinstellung hat Vorrang. Wenn während der externen
Geschwindigkeitsvorgabe einer oder mehrere der internen DIP-Schalter SPEED A, B, C, D auf
ON geschaltet werden, dreht sich die RollerDrive mit dieser intern eingestellten Geschwindigkeit,
unabhängig von den Signalen der externen Eingänge. Wenn alle internen DIP-Schalter SPEED
A, B, C, D auf OFF gesetzt werden, dreht die RollerDrive wieder mit der Geschwindigkeit, die
durch die externen Eingänge eingestellt ist.
Eingänge SPEED an Geschwindigkeit bei Getriebeuntersetzung
der DriveControl
m/s
A B C 9:1
H H H 1,75
H H L 1,47
H L H 1,19
H L L 0,92
L H H 0,64
L H L 0,36
L L H 0,09
L L L 0
Beschleunigung bei Verwendung von DIP-Schalter für Beschleunigungs- und Bremsrampe:
Rollendurchmesser
50
50
50
50
50
50
50
50
50
60
12:1 16:1 20:1 24:1
1,31 0,98 0,78 0,65
1,10 0,83 0,66 0,55
0,89 0,67 0,53 0,45
0,69 0,52 0,41 0,34
0,48 0,36 0,29 0,24
0,27 0,20 0,17 0,14
0,07 0,05 0,04 0,03
0 0 0 0
Getriebeuntersetzung
9:1
12:1
16:1
20:1
24:1
36:1
48:1
64:1
96:1
16:1
36:1 48:1 64:1 96:1
0,44 0,33 0,25 0,16
0,37 0,28 0,21 0,14
0,30 0,22 0,17 0,11
0,23 0,17 0,13 0,09
0,16 0,12 0,09 0,06
0,09 0,07 0,05 0,03
0,02 0,02 0,01 0,01
0 0 0 0
Beschleunigung m/s
2
4,52
3,39
2,54
2,03
1,70
1,13
0,85
0,64
0,42
3,05
