Interroll DriveControl 20 / DriveControl 54
Montage und Installation

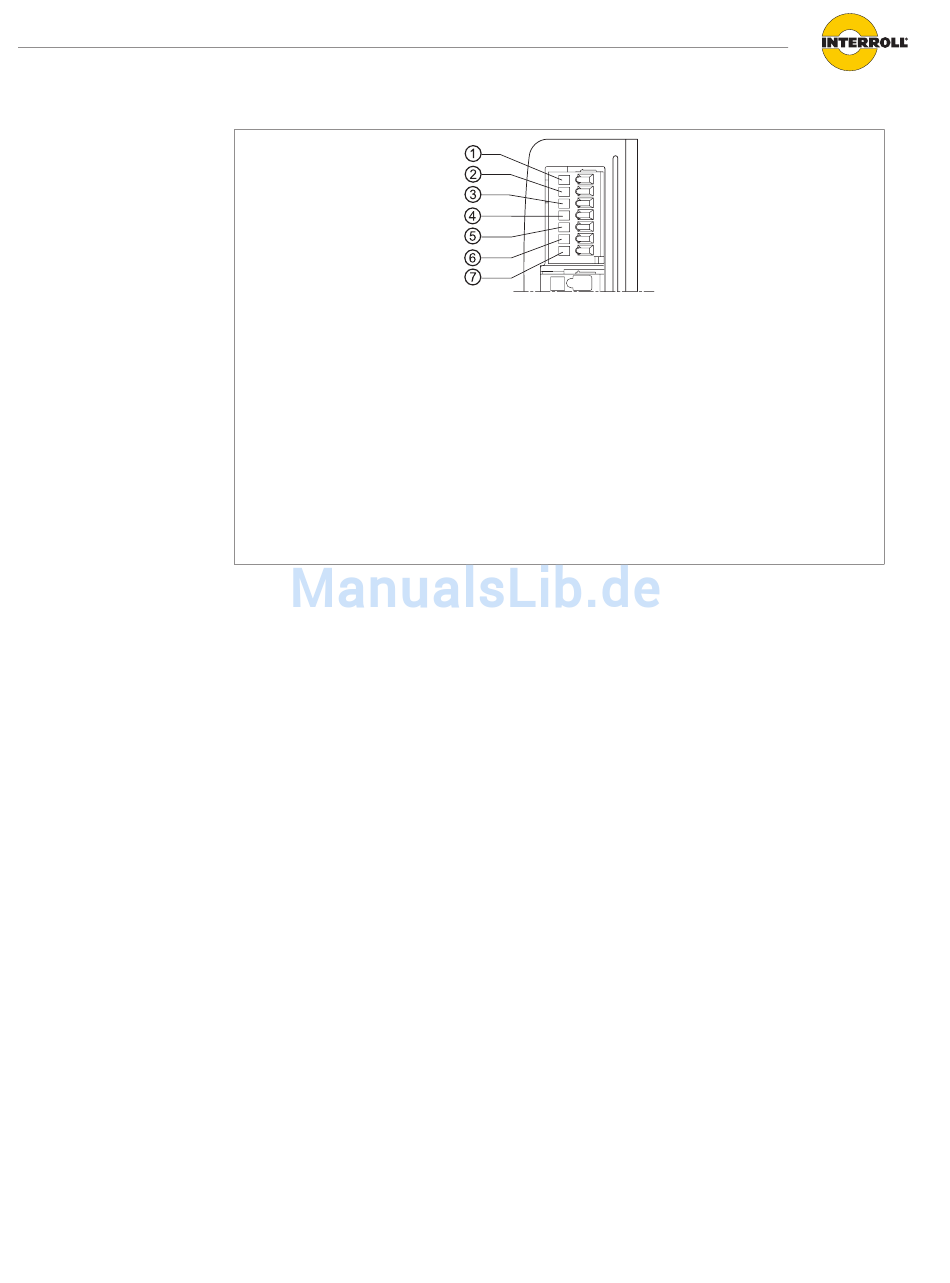

Anschluss Eingänge/Ausgänge
Gegenstecker: WAGO 733-107/xxx-xxx
1 COMMON GND (Gemeinsame
Signalmasse)
2 24 V EXT (Spannungsversorgung für
Signal ERROR)
3 ERROR (Ausgang für Fehler)
4 DIR (Drehrichtung)
5 SPEED C (Eingang für
Geschwindigkeitseinstellung)
6 SPEED B (Eingang für
Geschwindigkeitseinstellung)
7 SPEED A (Eingang für
Geschwindigkeitseinstellung)
