Produktinformation

DIP-Schalter

Mit den DIP-Schaltern kann die Geschwindigkeit sowie die Förderrichtung gewählt werden. Im
Auslieferzustand sind die DIP-Schalter DIR und RAMP auf OFF und die DIP-Schalter SPEED A, B,
C, D auf ON geschaltet.
DIP-Schalter ON
DIR Drehrichtung der RollerDrive im
Uhrzeigersinn (vom Anschlusskabel
aus gesehen) *
SPEED A, B, C, D Geschwindigkeitseinstellung (siehe "Betrieb", Seite 25)
RAMP Beschleunigungs- und Basisrampe
aktiv
* Die Drehrichtung wird umgekehrt, wenn der Eingang DIR beschaltet wird.

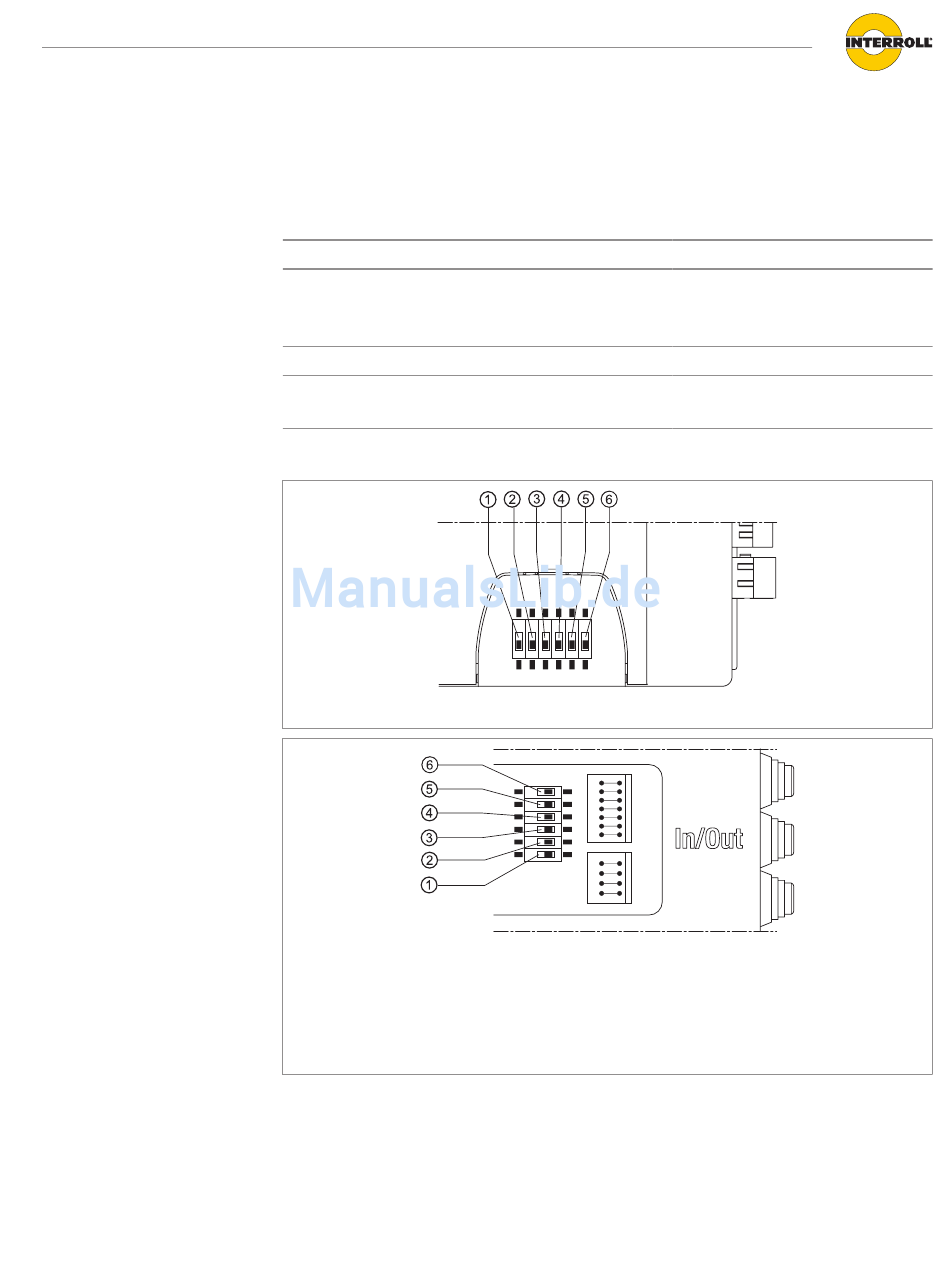

DIP-Schalter an DriveControl 20
DIP-Schalter an DriveControl 54
1 DIR
2 SPEED A
3 SPEED B
OFF
Drehrichtung der RollerDrive
entgegen des Uhrzeigersinns (vom
Anschlusskabel aus gesehen) *
4 SPEED C
5 SPEED D
6 RAMP
