Einstellungen der
Geschwindigkeit

Rampenfunktion

10
Interroll DriveControl 20 / DriveControl 54
Produktinformation
Die Geschwindigkeit der RollerDrive kann mit der DriveControl auf zwei Weisen eingestellt
werden:
• intern über vier DIP-Schalter in 15 Stufen (wird vorrangig behandelt und ermöglicht feinere
Abstufungen)
• extern über drei digitale Eingänge in 8 Stufen (Geschwindigkeitsänderungen sind auch im
laufenden Betrieb möglich, wodurch sich mit einer entsprechenden Beschaltung von einer SPS
eine Quasi-Rampenfunktion realisieren lässt)
Diese Geschwindigkeitseinstellung wird von der DriveControl in eine analoge Steuerspannung
umgewandelt, die von der RollerDrive als Sollwertvorgabe ausgewertet wird. Diese
Sollwertvorgabe ist unabhängig vom Getriebe der RollerDrive und deren Durchmesser.
Einstellung der Geschwindigkeit siehe "Betrieb", Seite 25 .
Das Beschleunigungs- und Bremsverhalten der RollerDrive wird durch ihr eigenes
Trägheitsmoment, das verwendete Getriebe, die Fördergeschwindigkeit, das Trägheitsmoment
der angeschlossenen Förderrollen, das gewählte Übertriebsmedium und die transportierte Masse
bestimmt.
Mittels DIP-Schalter RAMP kann eine Beschleunigungs-/Verzögerungsrampe eingeschaltet
werden.
Die Rampen sind gleich groß, betragen jeweils 0,39 Sekunden und lassen sich zeitlich nicht
verändern.

Komponenten

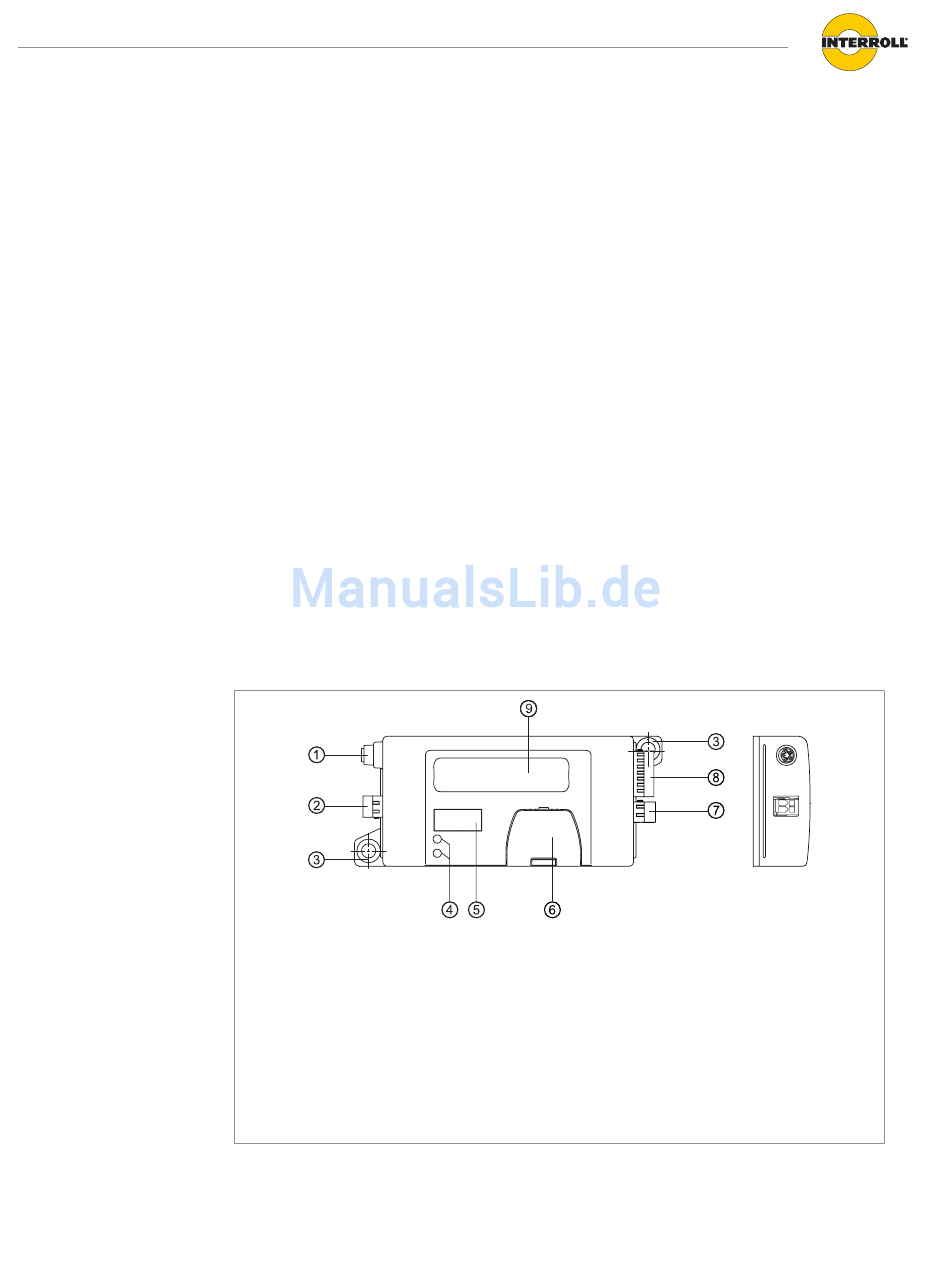

DriveControl 20
1 Anschluss RollerDrive
2 Anschluss Spannungsversorgung
3 Befestigungslasche mit Bohrung für
Senkkopfschraube
4 LED rot und grün
5 Markierer (wechselbar)
6 Abdeckung für DIP-Schalter
7 Anschluss Spannungsversorgung
8 Anschluss Eingänge/Ausgänge
9 Typenschild
