DriveControl 20
Version 2.1 (06/2014) de
Originalbetriebsanleitung

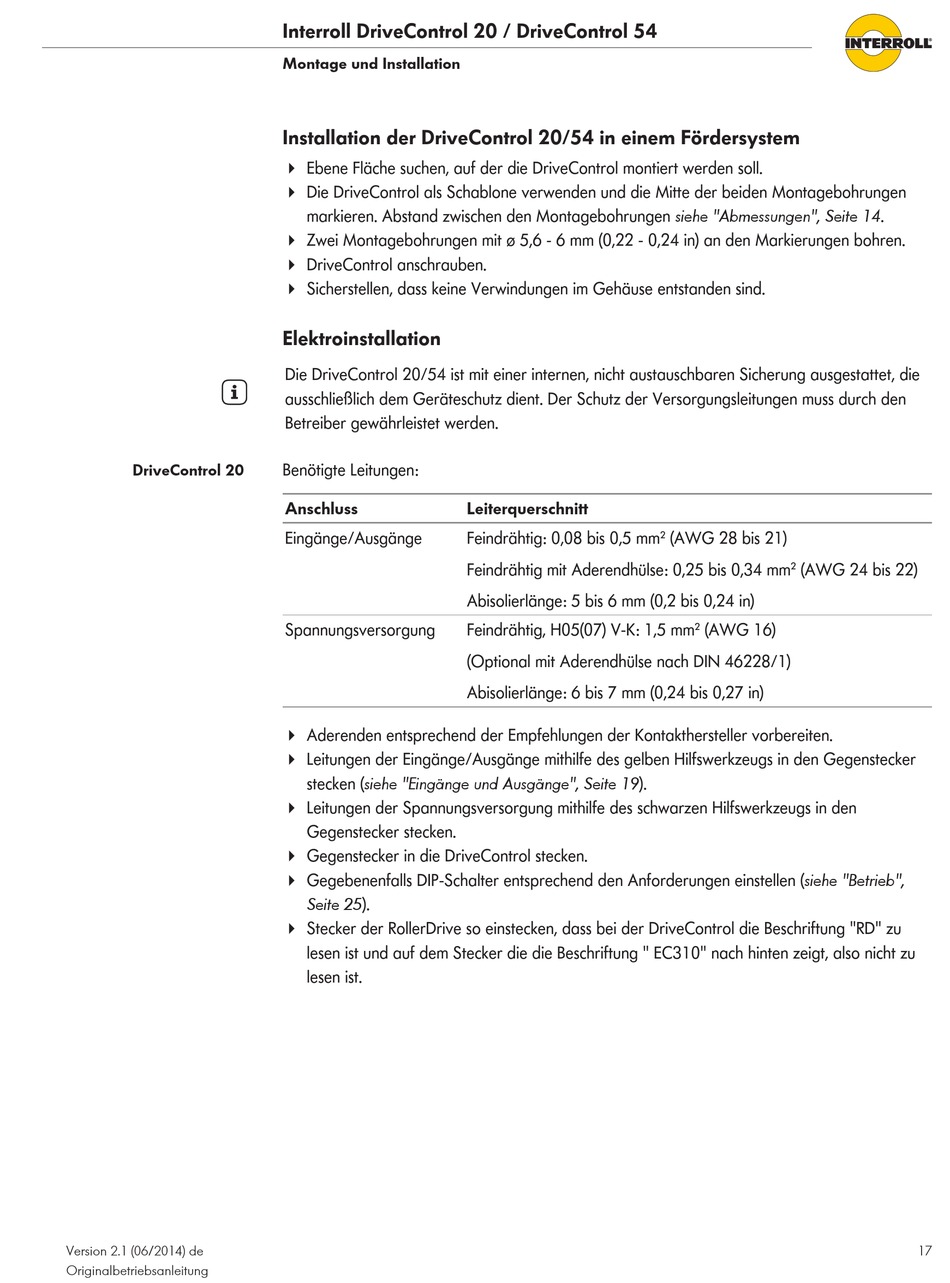

Interroll DriveControl 20 / DriveControl 54
Montage und Installation
Installation der DriveControl 20/54 in einem Fördersystem
4 Ebene Fläche suchen, auf der die DriveControl montiert werden soll.
4 Die DriveControl als Schablone verwenden und die Mitte der beiden Montagebohrungen
markieren. Abstand zwischen den Montagebohrungen siehe "Abmessungen", Seite 14.
4 Zwei Montagebohrungen mit ø 5,6 - 6 mm (0,22 - 0,24 in) an den Markierungen bohren.
4 DriveControl anschrauben.
4 Sicherstellen, dass keine Verwindungen im Gehäuse entstanden sind.
Elektroinstallation
Die DriveControl 20/54 ist mit einer internen, nicht austauschbaren Sicherung ausgestattet, die
ausschließlich dem Geräteschutz dient. Der Schutz der Versorgungsleitungen muss durch den
Betreiber gewährleistet werden.
Benötigte Leitungen:
Anschluss
Eingänge/Ausgänge
Spannungsversorgung
4 Aderenden entsprechend der Empfehlungen der Kontakthersteller vorbereiten.
4 Leitungen der Eingänge/Ausgänge mithilfe des gelben Hilfswerkzeugs in den Gegenstecker
stecken (siehe "Eingänge und Ausgänge", Seite 19).
4 Leitungen der Spannungsversorgung mithilfe des schwarzen Hilfswerkzeugs in den
Gegenstecker stecken.
4 Gegenstecker in die DriveControl stecken.
4 Gegebenenfalls DIP-Schalter entsprechend den Anforderungen einstellen (siehe "Betrieb",
Seite 25).
4 Stecker der RollerDrive so einstecken, dass bei der DriveControl die Beschriftung "RD" zu
lesen ist und auf dem Stecker die die Beschriftung " EC310" nach hinten zeigt, also nicht zu
lesen ist.
Leiterquerschnitt
Feindrähtig: 0,08 bis 0,5 mm
Feindrähtig mit Aderendhülse: 0,25 bis 0,34 mm
Abisolierlänge: 5 bis 6 mm (0,2 bis 0,24 in)
Feindrähtig, H05(07) V-K: 1,5 mm
(Optional mit Aderendhülse nach DIN 46228/1)
Abisolierlänge: 6 bis 7 mm (0,24 bis 0,27 in)
(AWG 28 bis 21)
2
(AWG 24 bis 22)
2
(AWG 16)
2
17
