DriveControl 54

Version 2.1 (06/2014) de
Originalbetriebsanleitung
Interroll DriveControl 20 / DriveControl 54

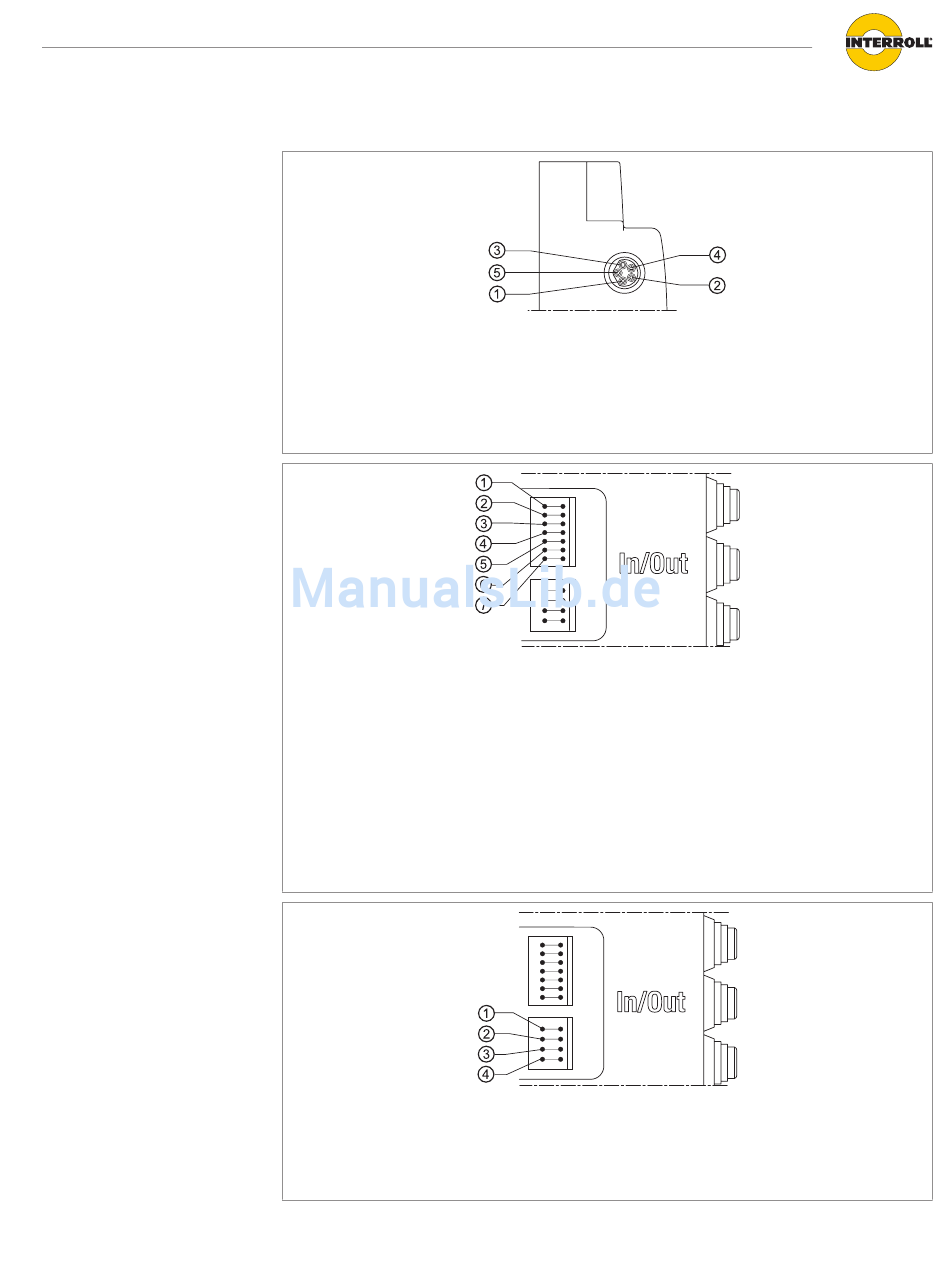

Montage und Installation
Anschluss RollerDrive: 8 mm Snap-in, 5-polig, Kontaktbelegung nach DIN EN 61076-2
1 +24 V DC
2 Ausgang Drehrichtung
3 Masse
Anschluss Eingänge/Ausgänge
1 COMMON GND (Gemeinsame
Signalmasse
2 24 V EXT (Spannungsversorgung für
Signal ERROR)
3 ERROR (Ausgang für Fehler)
4 DIR (Drehrichtung)
Anschluss Spannungsversorgung
1 GND (Masse)
2 +24 V DC
4 Eingang Fehler
5 Ausgang Geschwindigkeit
5 SPEED C (Eingang für
Geschwindigkeitseinstellung)
6 SPEED B (Eingang für
Geschwindigkeitseinstellung)
7 SPEED A (Eingang für
Geschwindigkeitseinstellung)
3 GND (Masse)
4 +24 V DC
21
