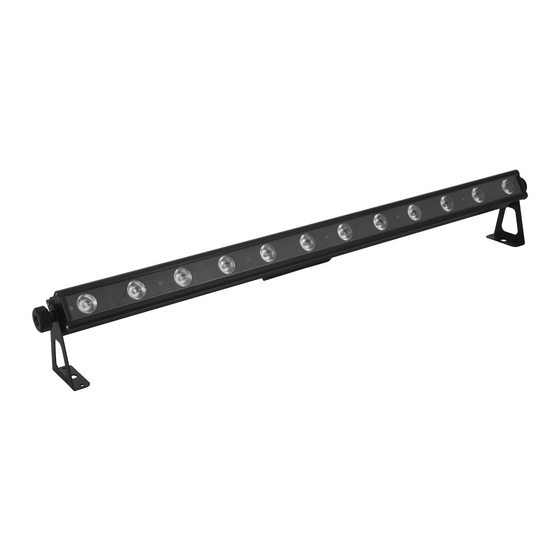

Futurelight POS-12 LED TCL POWERSTICK Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Futurelight Anleitungen
  4. Lichtanlage
  5. POS-12 LED QCL POWERSTICK
  6. Bedienungsanleitung

Futurelight POS-12 LED TCL POWERSTICK Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für POS-12 LED TCL POWERSTICK:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
USER MANUAL
POS-12 LED TCL
POWERSTICK
Color Changer
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight POS-12 LED TCL POWERSTICK

Inhaltszusammenfassung für Futurelight POS-12 LED TCL POWERSTICK

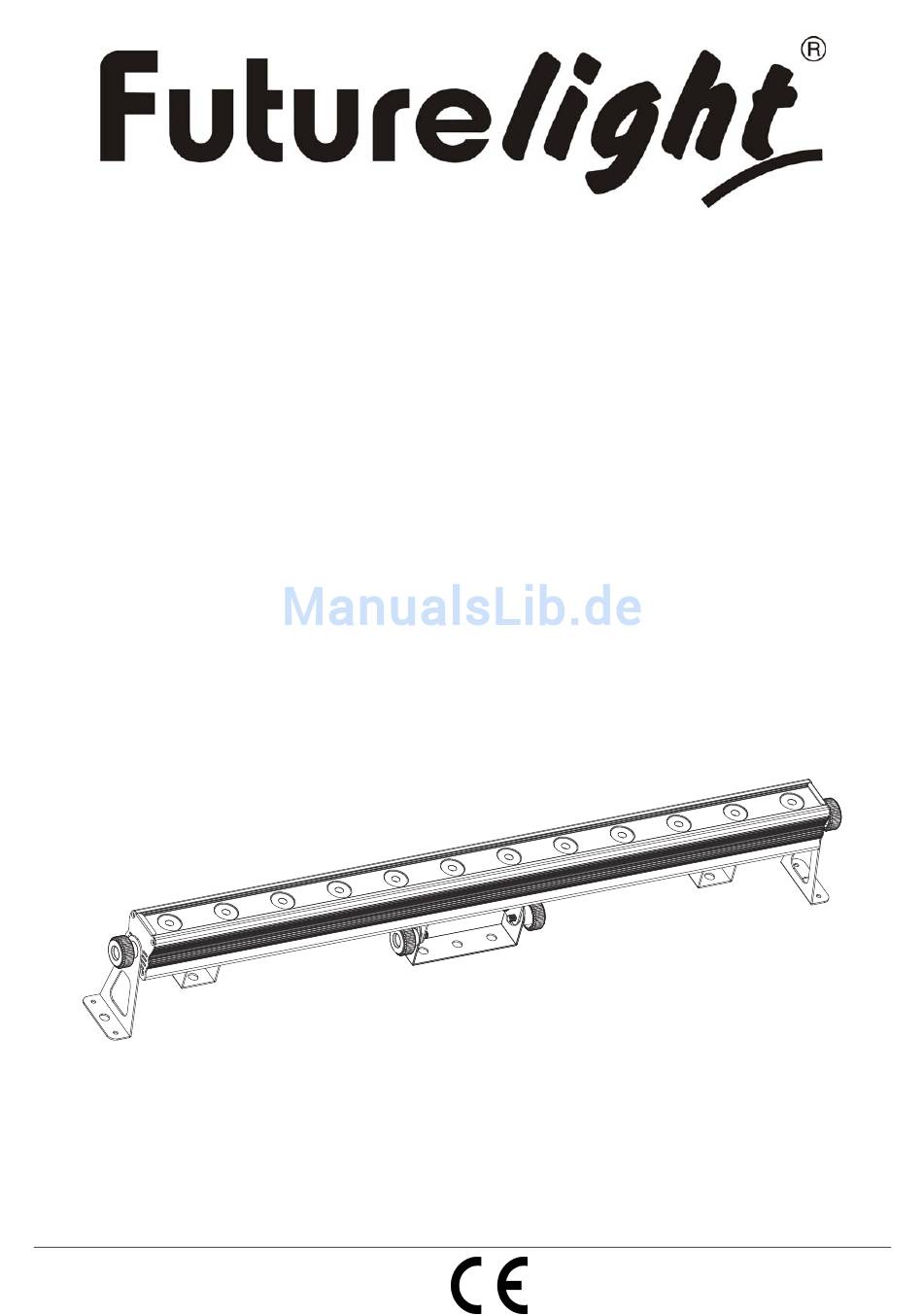

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL POS-12 LED TCL POWERSTICK Color Changer © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................8 Montage ................................. 8 Überkopfmontage ............................8 DMX512-Ansteuerung ..........................10 Anschluss ans Netz ............................10 Master/Slave-Betrieb ...........................
  • Seite 3 INTRODUCTION ............................. 23 Delivery includes ............................23 SAFETY INSTRUCTIONS ..........................23 OPERATING DETERMINATIONS ........................25 DESCRIPTION OF THE DEVICE ........................26 Features ............................... 26 Overview ..............................26 INSTALLATION .............................. 27 Rigging ................................. 27 Overhead rigging ............................27 DMX-512 connection............................ 28 Connection with the mains ...........................

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT POS-12 LED TCL POWERSTICK entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Seite 6: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Seite 7: Gerätebeschreibung

    Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.

  • Seite 8: Geräteübersicht

    Geräteübersicht (1) Standbügel (2) Feststellschraube (3) LED 16 17 (4) Montage-/Hängebügel (11) Mikrofon (5) Lüftungsschlitze (12) Mic-Sensitivity-Regler (6) Sicherungshalter (13) Display (7) Spannungsversorgungseingang (14) Mode-Taste (8) Spannungsversorgungsausgang (15) Up-Taste (9) DMX-Eingangsbuchse (16) Down-Taste (10) DMX-Ausgangsbuchse (17) Enter-Taste INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern.
  • Seite 9 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.

  • Seite 10: Dmx512-Ansteuerung

    DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.

  • Seite 11: Master/Slave-Betrieb

    Einstellung feste Farben  Einstellung des Slave-Modus DMX-MODUS  Einstellung des DMX-Kanal-Modus Standalone-Modus Der FUTURELIGHT POS-12 LED TCL Powerstick lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den FUTURELIGHT POS-12 LED TCL Powerstick vom Controller. 11/40 00069076, Version 1.1...

  • Seite 12: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die internen Programme abspielen. Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die ENTER-Taste. Durch Drücken der UP/DOWN-Taste können Sie die Auswahl verändern.
  • Seite 13 Einstellung des Slave-Modus Einstellung für das Master-Gerät Stellen Sie wie zuvor beschrieben den gewünschten Standalone-Modus ein. Drücken Sie die MODE-Taste bis das LED-Display SLA anzeigt. Drücken Sie die ENTER-Taste und stellen Sie mit der UP- oder DOWN-Taste A 1 ein. Drücken Sie die ENTER-Taste zur Bestätigung.

  • Seite 14: Dmx-Modus

    Verbindung funktioniert. Werden mehrere POS-12 LED TCL Powerstick auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den POS-12 LED TCL Powerstick über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „d.001“...

  • Seite 15: Dmx-Protokoll

    DMX-Protokoll 7-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.

  • Seite 16: 3-Kanal-Modus

    3-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.

  • Seite 17: 6-Kanal-Modus

    6-Kanal-Modus Steuerkanal 1 - Rot, LED-Segment 1 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün, LED-Segment 1 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau, LED-Segment 1 Decimal Hexad.

  • Seite 18: 12-Kanal-Modus

    Steuerkanal 6 - Blau, LED-Segment 2 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 7 - Rot, LED-Segment 3 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 8 - Grün, LED-Segment 3 Decimal Hexad.

  • Seite 19: 18-Kanal-Modus

    Steuerkanal 10 - Rot, LED-Segment 4 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 11 - Grün, LED-Segment 4 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 12 - Blau, LED-Segment 4 Decimal Hexad.

  • Seite 20: Kanal-Modus

    Steuerkanal 11 - Grün, LED-Segment 4 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 12 - Blau, LED-Segment 4 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 13 - Rot, LED-Segment 5 Decimal Hexad.

  • Seite 21: Reinigung Und Wartung

    Steuerkanal 6 - Blau LED 2 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Blau (0=aus, 255=100% blau) Steuerkanal 34 - Rot LED 12 Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 35 - Grün LED 12 Decimal Hexad.

  • Seite 22: Sicherungswechsel

    Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn).

  • Seite 23: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT POS-12 LED TCL POWERSTICK. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 24: Health Hazard

    Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.

  • Seite 25: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Seite 26: Description Of The Device

    DESCRIPTION OF THE DEVICE Features LED color changing bar with 3 W TCLs • 3, 4, 5, 6, 7, 9, 12, 18, or 36 DMX channels selectable for numerous applications • Equipped with 12 x 3in1 tricolor LED in the colors red, green and blue •...

  • Seite 27: Installation

    INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Seite 28: Danger To Life

    For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e.

  • Seite 29: Connection With The Mains

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the POS-12 LED TCL Powerstick you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.

  • Seite 30: Operation

    OPERATION After you connected the spot to the mains, the FUTURELIGHT POS-12 LED TCL Powerstick starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. The device features a built-in microphone and a rotary-control on the rear panel to adjust the sound sensitivity.
  • Seite 31 Setting internal programs, sound control / speed When the display shows P, you can select the desired internal program. Please see the following table. Mode: Value: Function: Endless loop in 7 colors, P--1 change every 3 seconds Endless loop in 7 colors, P--2 fade every 3 seconds Endless loop in 3 colors,...
  • Seite 32 Chaser Mode (only available for the internal programs P 5 and P 6) This mode enables several slave units after the other so that chaser effects can be operated over several devices. You can build up to 126 different slave groups. as an explanation, we give an example with 10 different slave groups.

  • Seite 33: Dmx-Mode

    12 LED TCL Powerstick correctly and independently from any other fixture on the DMX-chain. If several POS-12 LED TCL Powerstick are addressed similarly, they will work synchronically. Controlling: After having addressed the POS-12 LED TCL Powerstick, you may now start operating it via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not.

  • Seite 34: Channel Mode

    Control-channel 5 - Strobe This channel is only active if channel 6 is set to 0 - 31. Decimal Hexad. Percentage Feature 0 15 00 0F 0% 6% No function 16 255 10 FF 6% 100% Strobe-effect with increasing speed Control-channel 6 - Fading in/out, internal programs Decimal Hexad.

  • Seite 35: Channel Mode

    5 channel mode Control-channel 1 - Red Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue Decimal Hexad.

  • Seite 36: Channel Mode

    9 channel mode Control-channel 1 - Red, LED segment 1 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green, LED segment 1 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue, LED segment 1 Decimal Hexad.

  • Seite 37: Channel Mode

    Control-channel 3 - Blue, LED segment 1 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Blue (0=off, 255=100% blue) Control-channel 4 - Red, LED segment 2 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 5 - Green, LED segment 2 Decimal Hexad.
  • Seite 38 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 5 - Green, LED segment 2 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 6 - Blue, LED segment 2 Decimal Hexad.

  • Seite 39: Channel Mode

    36 channel mode Control-channel 1 - Red LED 1 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green LED 1 Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue LED 1 Decimal Hexad.

  • Seite 40: Replacing The Fuse

    3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed. DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device.
