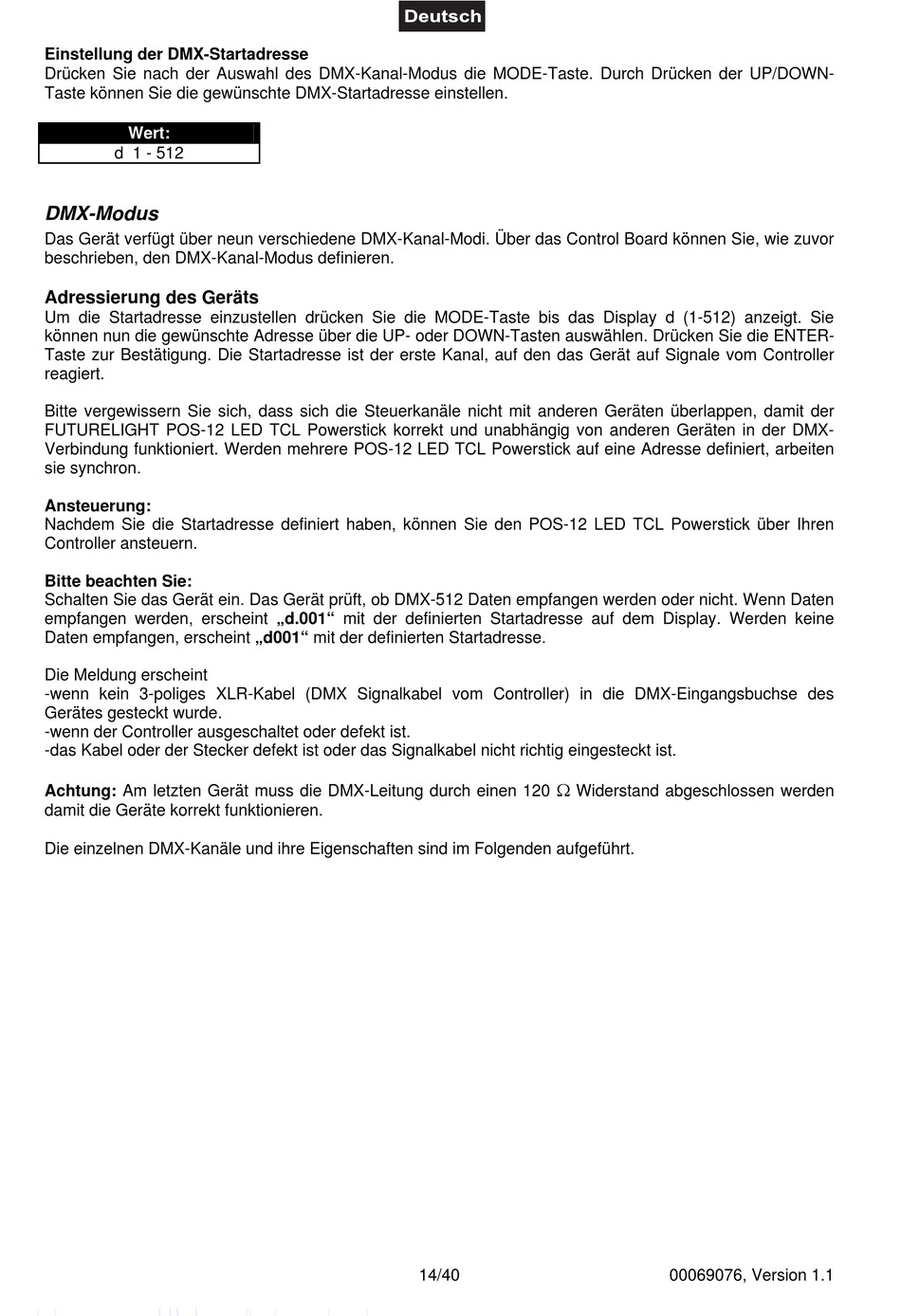

Dmx-Modus - Futurelight POS-12 LED TCL POWERSTICK Bedienungsanleitung

Einstellung der DMX-Startadresse
Drücken Sie nach der Auswahl des DMX-Kanal-Modus die MODE-Taste. Durch Drücken der UP/DOWN-
Taste können Sie die gewünschte DMX-Startadresse einstellen.
Wert:
d 1 - 512

DMX-Modus

Das Gerät verfügt über neun verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie zuvor
beschrieben, den DMX-Kanal-Modus definieren.
Adressierung des Geräts
Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display d (1-512) anzeigt. Sie
können nun die gewünschte Adresse über die UP- oder DOWN-Tasten auswählen. Drücken Sie die ENTER-
Taste zur Bestätigung. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller
reagiert.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
FUTURELIGHT POS-12 LED TCL Powerstick korrekt und unabhängig von anderen Geräten in der DMX-
Verbindung funktioniert. Werden mehrere POS-12 LED TCL Powerstick auf eine Adresse definiert, arbeiten
sie synchron.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den POS-12 LED TCL Powerstick über Ihren
Controller ansteuern.
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten
empfangen werden, erscheint „d.001" mit der definierten Startadresse auf dem Display. Werden keine
Daten empfangen, erscheint „d001" mit der definierten Startadresse.
Die Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des
Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.

Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden
damit die Geräte korrekt funktionieren.
Die einzelnen DMX-Kanäle und ihre Eigenschaften sind im Folgenden aufgeführt.
14/40 00069076, Version 1.1
