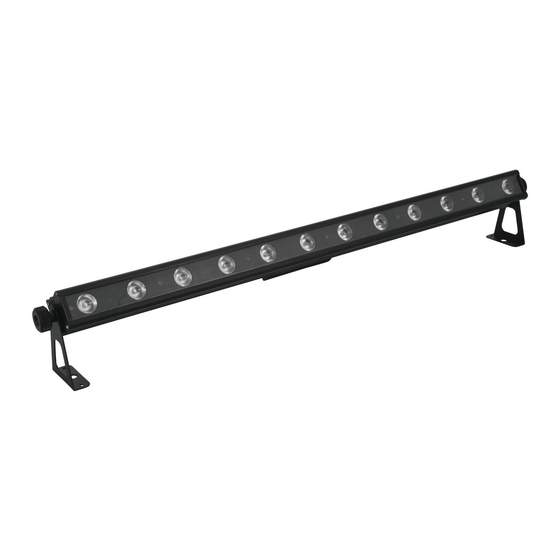

Futurelight POS-12 LED QCL POWERSTICK Bedienungsanleitung
Farbwechsler
Vorschau ausblenden
Andere Handbücher für POS-12 LED QCL POWERSTICK:
- Bedienungsanleitung (40 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight POS-12 LED QCL POWERSTICK
Inhaltszusammenfassung für Futurelight POS-12 LED QCL POWERSTICK

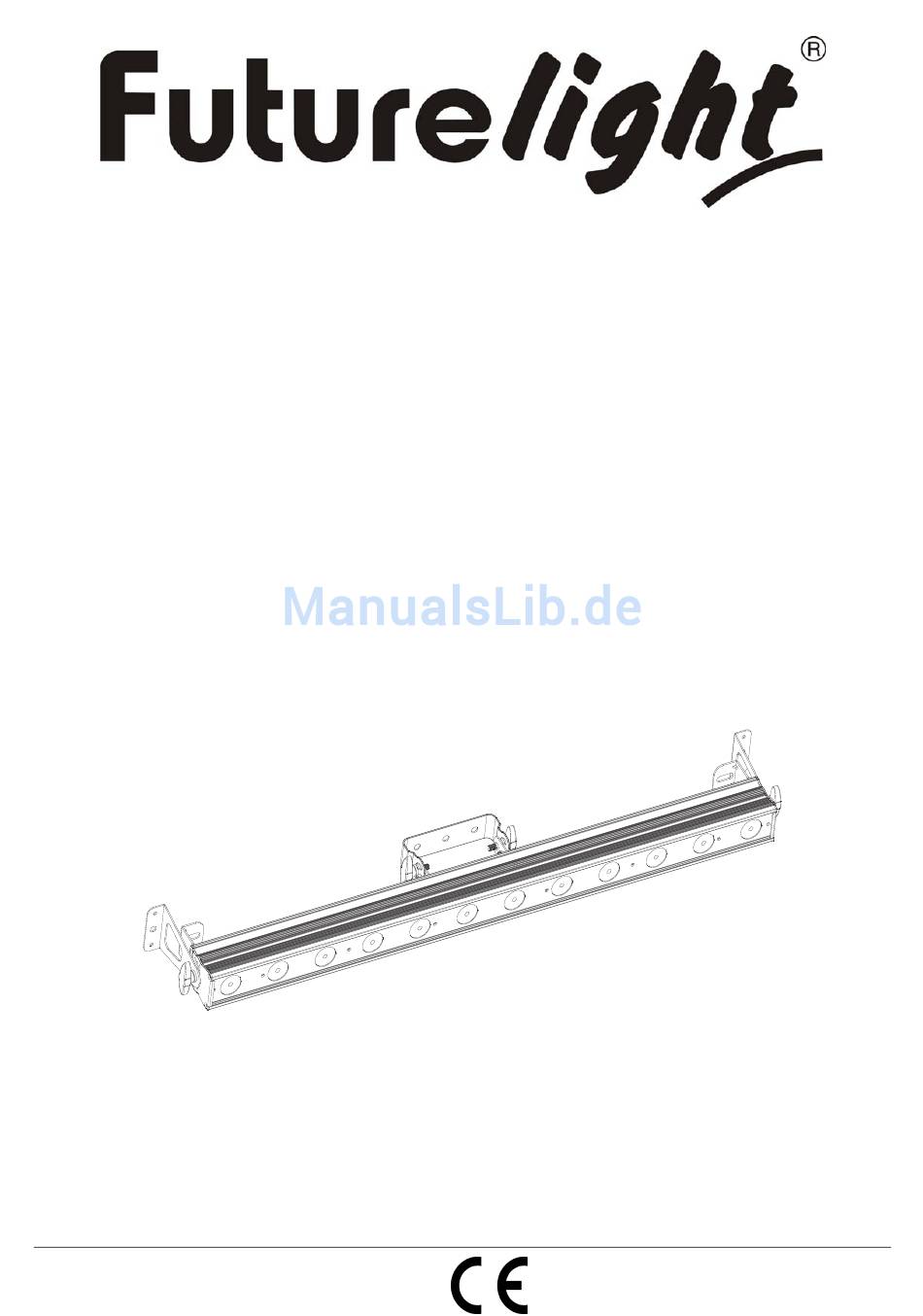

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL POS-12 LED QCL POWERSTICK Color Changer © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................8 Montage ................................. 8 Überkopfmontage ............................8 Festinstallation ............................. 10 DMX512-Ansteuerung ..........................11 Anschluss ans Netz ............................12 BEDIENUNG .............................. - Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummer 51841366 This user manual is valid for the article number 51841366 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 3/34 00078164.DOC, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT POS-12 LED QCL POWERSTICK entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 7: Gerätebeschreibung
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. -
Seite 8: Geräteübersicht
Geräteübersicht (1) Standbügel (2) Feststellschraube (3) LED (4) Montage-/Hängebügel (11) Spannungsversorgungseingang (5) Display (12) Spannungsversorgungsausgang (6) Mikrofon (13) Sicherungshalter (7) DMX-Ausgangsbuchse (14) Enter-Taste (8) DMX-Eingangsbuchse (15) Mode-Taste (9) Lüftungsschlitze (16) Down-Taste (10) Gehäuseschraube (17) Up-Taste INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. - Seite 9 Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
-
Seite 10: Festinstallation
Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. -
Seite 11: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 12: Anschluss Ans Netz
Standalone-Modus Der FUTURELIGHT POS-12 LED QCL Powerstick lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den FUTURELIGHT POS-12 LED QCL Powerstick vom Controller. Bitte beachten Sie die Hinweise im Kapitel Control Board. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. -
Seite 13: Dmx-Modus
FUTURELIGHT POS-12 LED QCL Powerstick korrekt und unabhängig von anderen Geräten in der DMX- Verbindung funktioniert. Werden mehrere POS-12 LED QCL Powerstick auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den POS-12 LED QCL Powerstick über Ihren Controller ansteuern. DMX-Protokoll Mode/Channel Decimal Hexad. -
Seite 14: Interne Programme
Rot 100% / Grün zunehmend / Blau 131 150 83 96 51% 59% zunehmend Rot abnehmend / Grün abnehmend / 151 170 97 AA 59% 67% Blau 100% Rot 100% / Grün 100% / Blau 100% / 171 200 AB C8 67% 78% Weiß... - Seite 15 Weiß 1 255 00 FF 0% 100% Weiß 0 - 100 % zunehmend Rot 2 255 00 FF 0% 100% Rot 0 - 100 % zunehmend Grün 2 255 00 FF 0% 100% Grün 0 - 100 % zunehmend Blau 2 255 00 FF 0% 100% Blau 0 - 100 % zunehmend...
- Seite 16 255 00 FF 0% 100% Grün 0 - 100 % zunehmend Blau 7 255 00 FF 0% 100% Blau 0 - 100 % zunehmend Weiß 7 255 00 FF 0% 100% Weiß 0 - 100 % zunehmend Rot 8 255 00 FF 0% 100% Rot 0 - 100 % zunehmend Grün 8...
-
Seite 17: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Durch Drücken der Mode-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken MODE Sie die Enter-Taste. -
Seite 18: Reinigung Und Wartung
Dimmergeschwindigkeit (Sprungantwort) M o d e Off : Ansprechverhalten von LEDs < O f > M o d e DIM 1: Ansprechverhalten von Halogenlampen, schnell < D I 1 > DIM 2: Ansprechverhalten von Halogenlampen, mittel < D I 1 > <... -
Seite 19: Sicherungswechsel
Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn). -
Seite 20: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT POS-12 LED QCL POWERSTICK. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 21: Health Hazard
Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Seite 22: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50-60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 23: Description Of The Device
DESCRIPTION OF THE DEVICE Features LED color changing bar with 8 W QCLs • Equipped with 12 quadcolor LEDs in the colors red, green, blue and white • 4, 6, 10, 48 or 52 DMX channels selectable • Each LED can be controlled individually •... -
Seite 24: Installation
INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Fixed installation or mounting on a trussing system possible.. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 25: Danger To Life
For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 26: Dmx-512 Connection
DMX-512 connection The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 27: Connection With The Mains
The master/slave-operation enables, that several devices can be synchronized and controlled by one master-device. On the rear panel of the POS-12 LED QCL Powerstick you can find an XLR-jack (DMX Out) and an XLR- plug (DMX In), which can be used for connecting several devices. -
Seite 28: Dmx-Mode
12 LED QCL Powerstick correctly and independently from any other fixture on the DMX-chain. If several POS-12 LED QCL Powerstick are addressed similarly, they will work synchronically. Controlling: After having addressed the POS-12 LED QCL Powerstick, you may now start operating it via your lighting controller. DMX protocol... -
Seite 29: Internal Programs
Red 100% / green increasing / blue 131 150 83 96 51% 59% increasing Red decreasing / green decreasing / blue 151 170 97 AA 59% 67% 100% Red 100% / green 100% / blue 100% / 171 200 AB C8 67% 78% white 100% 201 205 C9 CD 79% 80% WHITE color temperature 1... - Seite 30 White 1 255 00 FF 0% 100% White 0 - 100 % increasing Red 2 255 00 FF 0% 100% Red 0 - 100 % increasing Green 2 255 00 FF 0% 100% Green 0 - 100 % increasing Blue 2 255 00 FF 0% 100% Blue 0 - 100 % increasing...
- Seite 31 255 00 FF 0% 100% Green 0 - 100 % increasing Blue 7 255 00 FF 0% 100% Blue 0 - 100 % increasing White 7 255 00 FF 0% 100% White 0 - 100 % increasing Red 8 255 00 FF 0% 100% Red 0 - 100 % increasing Green 8...
-
Seite 32: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or select a DMX channel mode. Browse through the menu by pressing Mode. Press Enter in order MODE to select the desired menu. You can change the selection by pressing Up or Down. -
Seite 33: Cleaning And Maintenance
Dimmer speed (step response) M o d e Off : Response characteristics of LEDs < O f > M o d e DIM 1: Response characteristics of halogen lamps, fast < D I 1 > DIM 2: < D I 1 >... -
Seite 34: Replacing The Fuse
Replacing the fuse If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before replacing the fuse, unplug mains lead. Procedure: Step 1: Unscrew the fuseholder on the rearpanel with a fitting screwdriver from the housing (anti- clockwise).
