BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

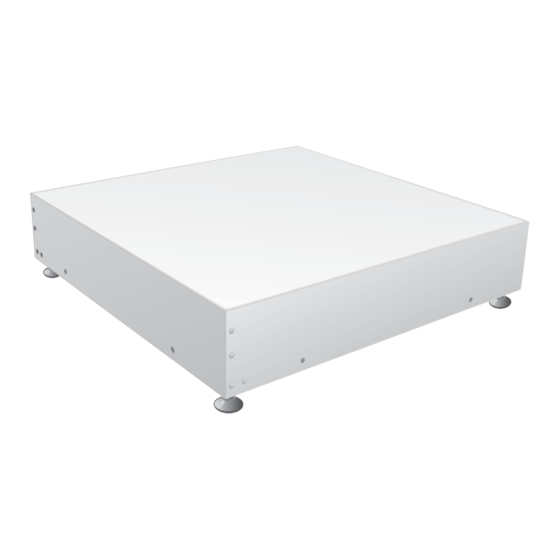

PPP-60
LED-Floor Panel
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight PPP-60
Inhaltszusammenfassung für Futurelight PPP-60

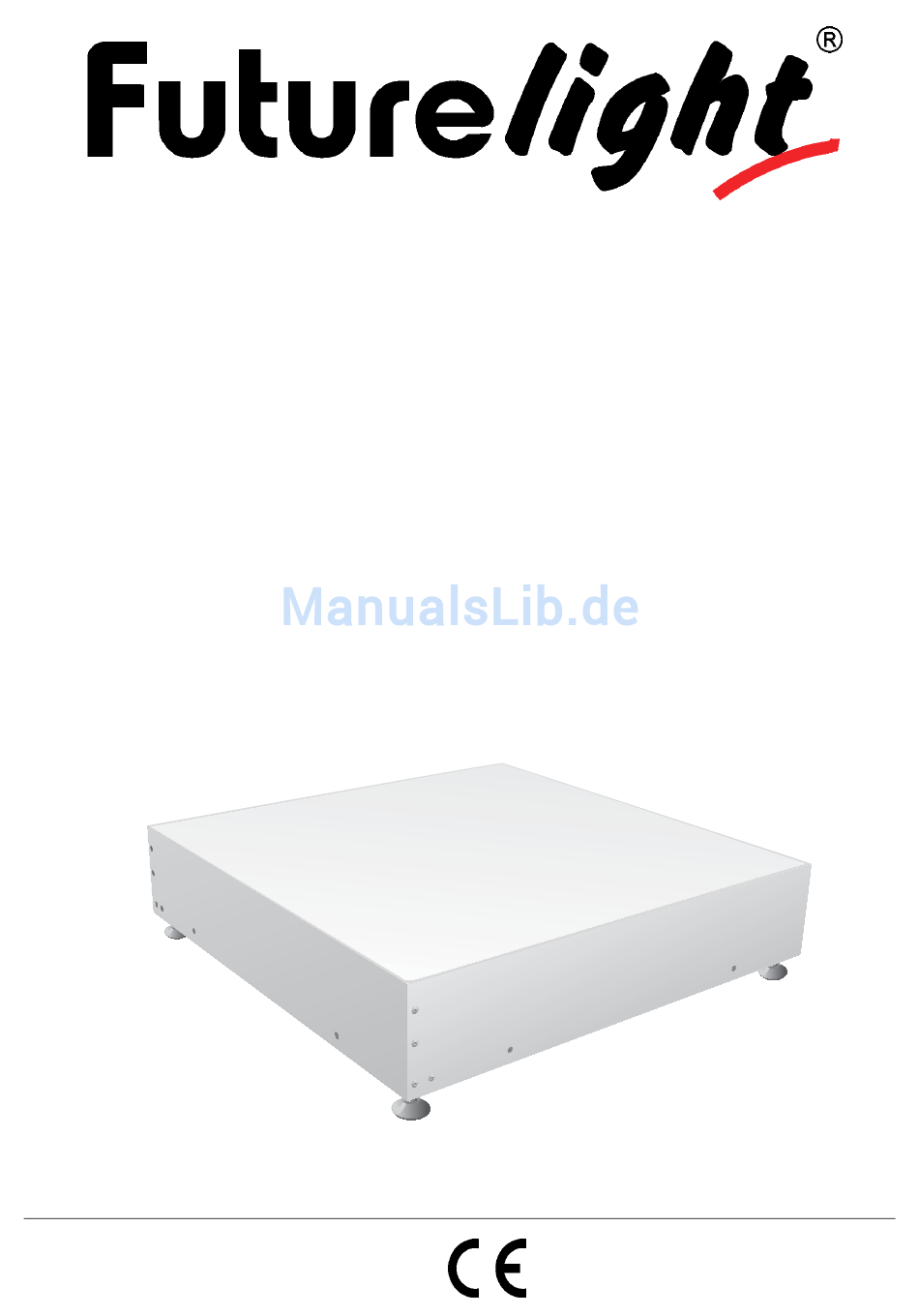

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PPP-60 LED-Floor Panel © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 2/30 00016794.DOC, Version 1.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein FUTURELIGHT PPP-60 Panel entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! Verletzungsgefahr! Die Panels und die Rampen dürfen nur nach Anlegen geeigneter Schutzhandschuhe montiert werden. Stolpergefahr! Die Glasplatten der Panels müssen immer über die Nivellierfüße auf die identische Höhe eingestellt werden. -
Seite 6: Gerätebeschreibung
Ort aufgestellt werden kann. Mittels Wasserwaage muss überprüft werden, dass das Gerät absolut plan aufgestellt wurde. Achtung: Nach jeweils 30 LED-Panels muss neu eingespeist werden. Achtung: Nach jeweils 25 PPP-60 Panels muss ein Booster zur Signalverstärkung angeschlossen werden. 6/30 00016794.DOC, Version 1.2... -
Seite 7: Anschluss Der Teile
Stolpergefahr! Die Glasplatten der Panels müssen immer über die Nivellierfüße auf die identische Höhe eingestellt werden. Installation Seitenrampe: Führen Sie die 4 Arretierbolzen der Seitenrampe in die 4 Arretierösen des PPP-60 Metallrahmens ein. Stolpergefahr! Das Riffelblech der Rampen muss immer über die Nivellierfüße auf die exakte Höhe des PPP- 60 eingestellt werden. - Seite 8 Installation Eckrampe: Drehen Sie die 8 Senkkopfschrauben mit einem passenden Schraubendreher aus dem Riffelblech (gegen den Uhrzeigersinn). Entfernen Sie das Riffelblech. Führen Sie die zwei Arretierbolzen auf der einen Seite des Metallrahmens in die Arretierösen des nächsten Metallrahmens ein. Verschrauben Sie die Metallrahmen auf der anderen Seite mit zwei M5-Schrauben. 8/30 00016794.DOC, Version 1.2...
-
Seite 9: Bedienung
Höhe sind. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! BEDIENUNG Schließen Sie die Panels über den Netzstecker ans Netz an. Über den FUTURELIGHT LC-01 Controller werden die Panels angesteuert. 9/30 00016794.DOC, Version 1.2... -
Seite 10: Reinigung Und Wartung
Anzahl der LEDs: Zubehör: FUTURELIGHT LC-01 Controller Best.-Nr. 51834100 FUTURELIGHT LED Booster Best.-Nr. 51834110 FUTURELIGHT SEC-03 Verlängerung f. PPP-60 Best.-Nr. 51841410 FUTURELIGHT PEC-03 Verlängerung f. PPP-60 Best.-Nr. 51841411 FUTURELIGHT PC-03 Netzleitung für PPP-60 Best.-Nr. 51841412 FUTURELIGHT Rampe für PPP-60 Seite Best.-Nr.
