BEDIENUNGSANLEITUNG
USER MANUAL

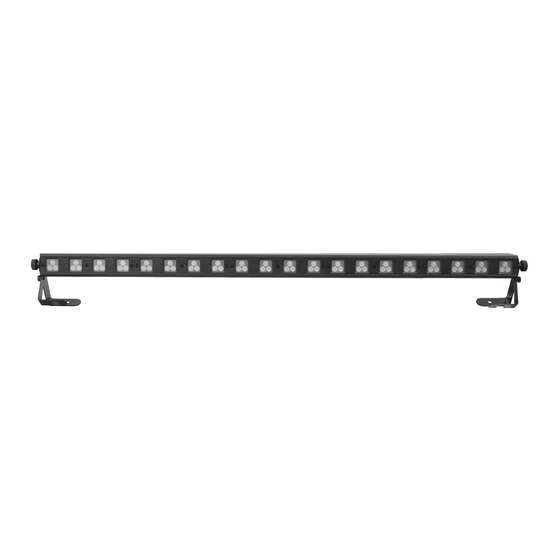

POS-60 MK2
LED POWERSTICK
Color Changer
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Futurelight POS-60 MK2

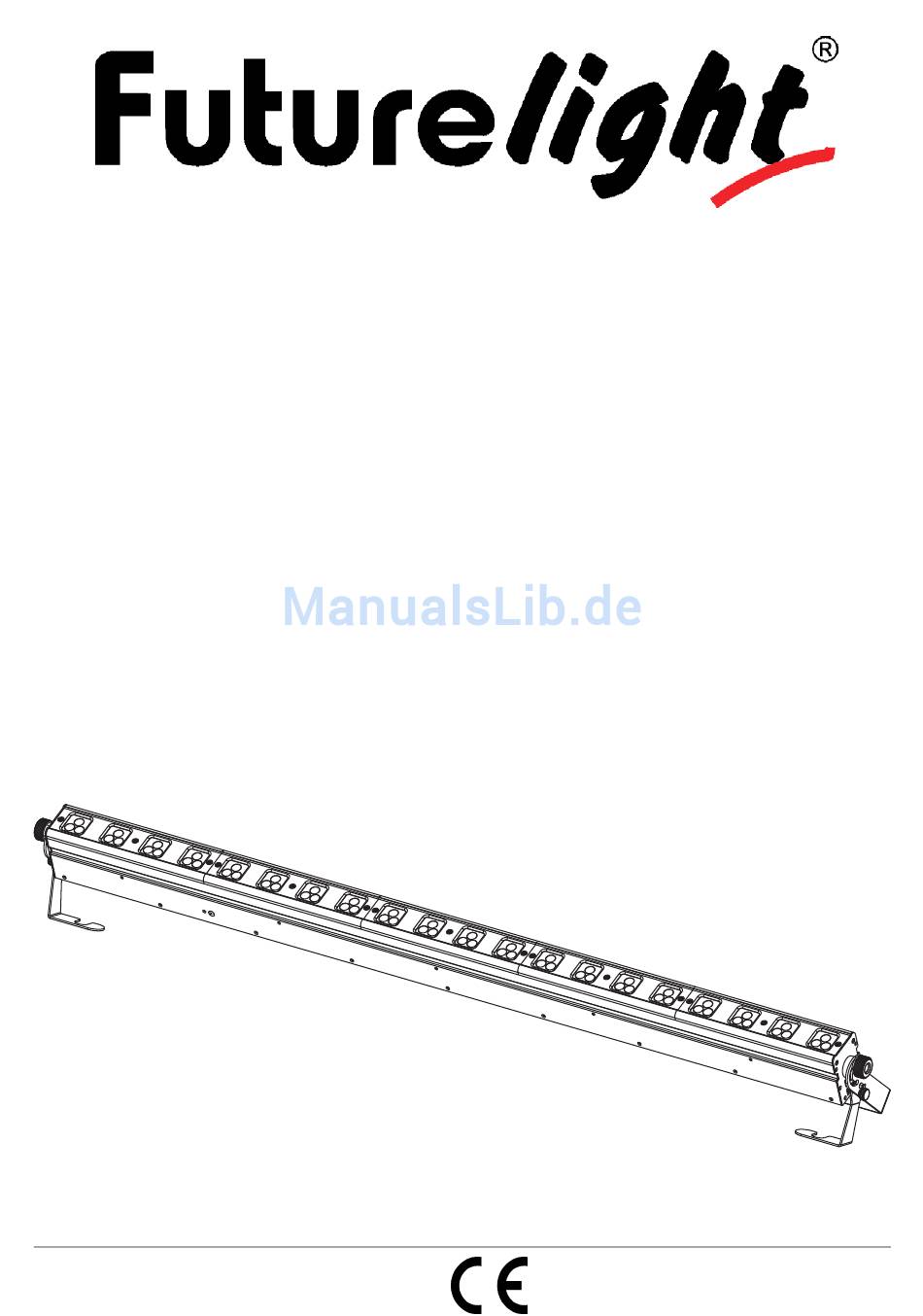

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL POS-60 MK2 LED POWERSTICK Color Changer © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer 51841361 This user manual is valid for the article number 51841361 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/31 00035849.DOC, Version 1.0...
  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT POS-60 MK2 LED POWERSTICK entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
  • Seite 5: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.
  • Seite 6: Gerätebeschreibung

    Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
  • Seite 7: Geräteübersicht

    Geräteübersicht (1) Feststellschraube (2) Gehäuse (3) LEDs (4) Hängebügel (5) Standbügel (6) Fangseilöse (7) Netzschalter (8) Spannungsversorgungseingang/Sicherungshalter (9) Spannungsversorgungsausgang (10) Esc-Taste (11) Up-Taste (12) Display (13) Down-Taste (14) Enter-Taste (15) DMX-Eingangsbuchse (16) DMX-Ausgangsbuchse INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern.
  • Seite 8: Wechsel Des Linsenmoduls

    Wechsel des Linsenmoduls Vor dem Wechseln des Linsenmoduls das Gerät allpolig Netzspannung trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Lösen Sie die Schrauben am vorderen Teil der LED-Blende. Schritt 2: Nehmen Sie die LED-Blende ab und entfernen Sie das zu ersetzenden Linsenmodul. Schritt 3: Setzen Sie das neuen Linsenmodul ein und setzen Sie die LED-Blende vorsichtig wieder auf.
  • Seite 9 Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die...
  • Seite 10: Anschluss Ans Netz

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des POS-60 MK2 LED Powerstick befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.
  • Seite 11: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse einstellen. Drücken Sie die Enter-Taste. Über die Up-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern.
  • Seite 12 MODE • Drücken Sie die Enter-Taste, um ins Hauptmenü "MODE" zu gelangen. • Drücken Sie die Enter-Taste und wählen Sie "ADDR", "CHAL" oder "SLAV" durch Drücken der Up/Down- Tasten. • Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
  • Seite 13 SBLU Mit dieser Funktion können Sie die statische Farbe blau auf einen Wert zwischen 0 und 255 einstellen (0 = schwarz, 255 = 100 % blau). RGB Farben / Einstellen LEDs und Strobe Effekt Mit der Funktion "SRGB" können Sie die Farbintensität der Farben Rot, Grün und Blau und den Strobe Effekt auf einen Wert zwischen 0 und 255 einstellen.
  • Seite 14: Dmx-Gesteuerter Betrieb

    Wenn Sie die Startadresse z. B. auf 7 definieren belegt der Projektor die Steuerkanäle 7 bis 12. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der FUTURELIGHT POS-60 MK2 LED POWERSTICK korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
  • Seite 15: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Steuerkanal - Interne Programme Decimal Hexad. Percentage S/F Eigenschaft 0 10 00 0A 0% 4% S Keine Funktion 11 40 0B 28 4% 16% S Internes Programm 1 41 70 29 46 16% 27% S Internes Programm 2 71 100 47 64 28% 39% S Internes Programm 3...
  • Seite 16: Reinigung Und Wartung

    Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.
  • Seite 17: Sicherungswechsel

    0,1 m Sicherung: F 3 A, 250 V Zubehör: FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr. 51860110 Linsensatz NSP für LB-12 LED-Bar (15°) Best.-Nr.
