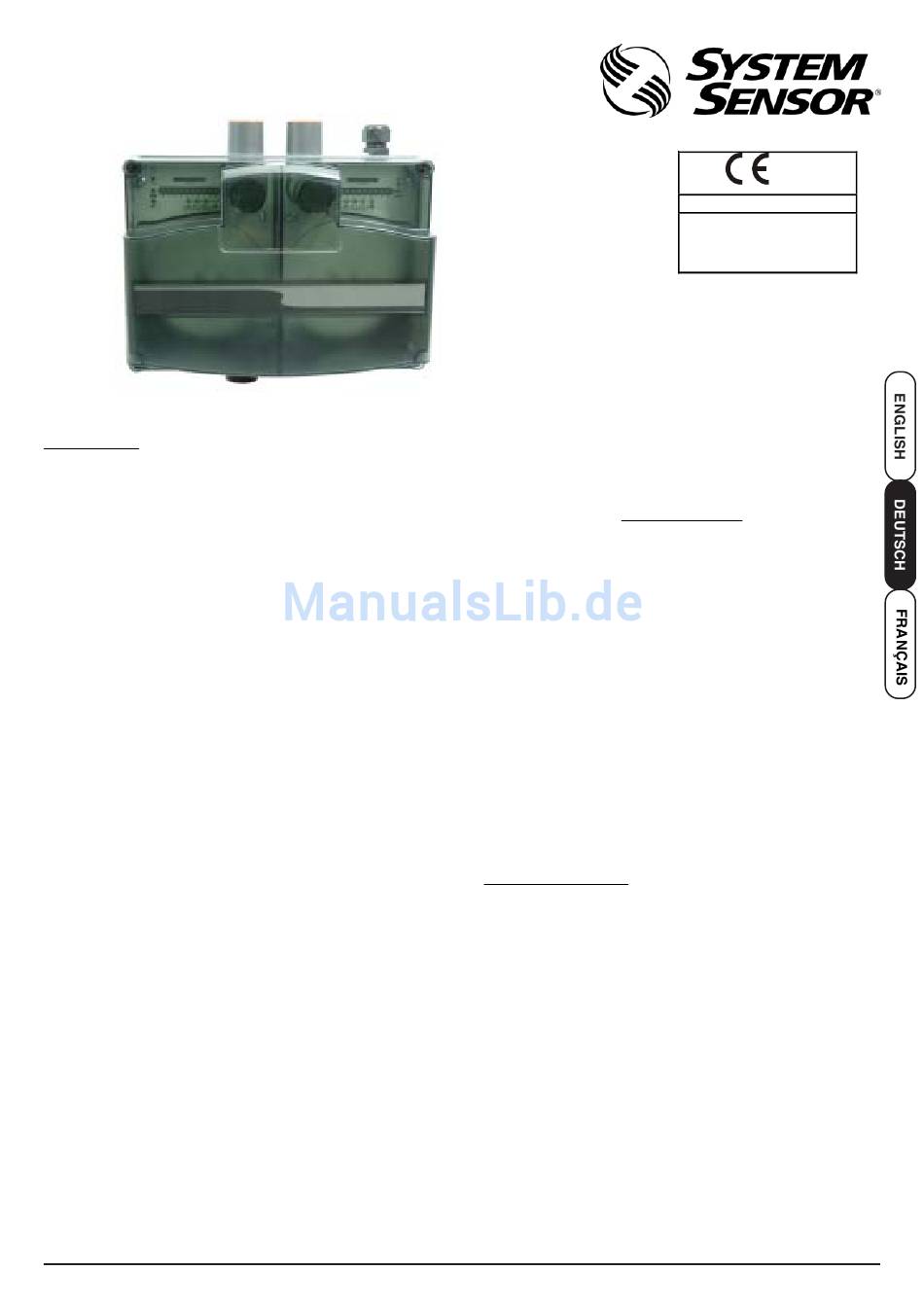

INSTALLATIONS- UND WARTUNGSANLEITUNG A300 SERIE
RAUCHANSAUGMELDER
EINFÜHRUNG
Rauchansaugsysteme werden in vielen Ausschreibungen für
Brandmeldeanlagen aufgelistet, obwohl die von diesen
Geräten erreichte hohe Rauchempfindlichkeit einen unnötigen
wirtschaftlichen Kostenaufwand bedeutet. Das Rauchansaug-
system Serie A300E bietet hierzu eine perfekte Lösung.
Die Rauchansaugsysteme der Serie A300E sind als Ein- und
Zweikanal Ausführung, zur großflächigen Überwachung mit
Rauchansaugöffnungen
an
Rauchmeldern, erhältlich.
Das Ein-Kanal-System A310E mit einem Ansaugrohr kann mit
einem oder auch zwei Rauchmeldern ausgerüstet und für eine
Zweimeldungsabhängigkeit konfiguriert werden (nicht VdS-
gemäß).

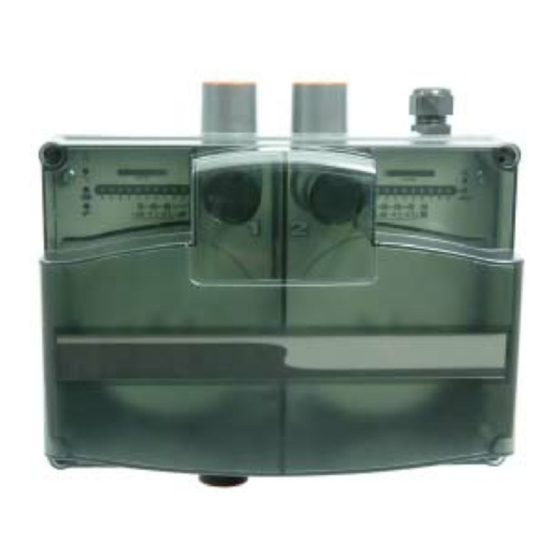

Das Zwei-Kanal-System A320E ist mit zwei Ansaugrohren
ausgerüstet und kann pro Ansaugrohr mit einem Rauchmelder
bestückt
werden.
Hierdurch
Überwachungsfläche als beim A310E möglich.
Der
Hochleistungslüfter
selektronik gewährleisten einen gleichmäßigen, überwachten
Luftstrom, welcher mit der 10-stufigen Balkenanzeige inkl.
einstellbaren Alarmschwellen für zu hohen bzw. niedrigen
Luftstrom angezeigt wird.
Die Geräte der Serie A300E verfügen über einen integrierten
Luftfilter um Staubpartikel aus der angesaugten Raumluft zu
entfernen.
Mit
dem
A300E
System
Ansaugsystem realisiert werden, indem die angesaugte Luft
wieder in den Entnahmebereich zurückgeführt wird und somit
z.B.
besonders
für
den
(Gefängniszellen) geeignet ist.
Das Rauchansaugsystem der A300E Serie nutzt ein oder zwei
Ringbus-
bzw.
Grenzwertrauchmelder,
Betriebszustand
direkt
melderzentrale
übertragen
Lasermelder 7251).
Das A300E System verfügt über eine Selbstüberwachung und
meldet über Relaiskontakte erkannte Systemstörungen. In
Verbindung mit einem intelligenten Brandmeldesystem kann
diese
Überwachung
der
Überwachungsmodul
realisiert
Störungsmeldung weiterleitet.
Rauchansaugsysteme der A300E Serie werden über ein
externes 24 V DC Netzteil versorgt.
Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy
Stelle
von
punktförmigen
ist
eine
größere
und
die
Luftstromüberwachung-
kann
ein
geschlossenes
Einsatz
in
Haftanstalten
die
zur
angeschlossenen
(Empfehlung:
adressierbarer
Relais
durch
ein
separates
Ringbusses,
welches
Bei einer Installation in Übereinstimmung mit den
Anforderungen EN54-20 ist das Aufbringen eines
zusätzlichen Aufklebers (im Lieferumfang des
A300 enthalten) zum Produktlabel erforderlich –
siehe
Zusatzaufkleber .
Durch den Einsatz eines Abluftrohres kann die Schutzart IP 65
erreicht
werden,
Umgebungsbedingungen und Anwendungen in denen eine
ordnungsgemäße Rohrinstallation durchgeführt wurde.
Ansaugrauchmelder die innerhalb nach Juni 2009 in der EU
ausgeliefert
Anforderungen EU Bauproduktenrichtlinie (89/106/EEC) und
der zugehörigen Europäischen Norm EN 54-20.
Dieses Produkt wurde geprüft und zertifiziert um eine
grundsätzliche
Richtlinien und Normen zu gewährleisten. Eine strikte
Einhaltung dieser Anleitung ist erforderlich um sicherzustellen,
dass die Anforderungen in allen Punkten ordnungsgemäß
befolgt werden.
Die mitgelieferten Aufkleber müssen von dem Errichter an den
erforderlichen Stellen zum Zeitpunkt des Einsetzens der
Rauchmelder aufgeklebt werden.
Die Aufkleber zeigen das CPD CE Prüfzeichen als Hinweis
dass die Melderempfindlichkeit eingestellt ist und
Installationsanforderungen vollständig entsprechen.
Detaillierte Hinweise zu den Anforderungen an die Aufkleber
in Verbindung mit geprüften Brandmeldern und erforderlicher
Melderempfindlichkeit sind im Anhang beschrieben.
TECHNISCHE DATEN
Anzahl Melderen:
Filterung:
Luftstromüberwachung: Wärmelement, hohe und niedrige
ihren
Relais Kontaktbelastung:1 A @ 30V DC
Brand-
Versorgungsspannung: 24V DC (Nennspannung) 18-30V DC (12W
Stromversorgung:
Max. Rohrlänge:
die
IP Schutzart:
Betriebstemperatur:
Luftfeuchtigkeit:
Sicherung Typ/Art:
1
0786-CPD-20583
EN54-20 : 2006
Klasse A B und C
Ansaugrauchmelder
WICHTIG
Beschreibung in Kapitel 3.3 Anwendung
z.B.
für
den
Einsatz
Wichtiger Hinweis
oder
installiert
werden
Konformität
zu
den
oben
A310: 1 oder 2 Melderen. A320E: 2 Melderen
(separat zu bestellen, Empfehlung
Lasermelder 7251)
2-teiliger Staubfilter
Auslöseschwelle,
10-Element optische Balkenanzeige Meldung
über Störungsrelais
Minimum)
120 mA - 500 mA abhängig von der
Lüfterdrehzahl und Versorgungsspannung.
Max. Strom 350mA@24V ohne Ansaugrohr
(Siehe Tabelle 4 für typ. Stromaufnahme/
Lüfterdrehzahl)
1 Kanal - 100 Meter
2 Kanal - 2 x 100 Meter
Abhängig von Sensortyp und Anwendung
IP23 / IP65 optional mit montiertem Luftaustritt
-10°C bis 50°C
10 bis 95% RH (ohne Betauung)
„T" Miniatursicherung 1,25A, Anti-Surge
© System Sensor 2011 I56-2634-012DE
0786
in
kritischen
müssen
den
aufgeführten
MUSS
den
