System Sensor FL2011EI Kurzanleitung

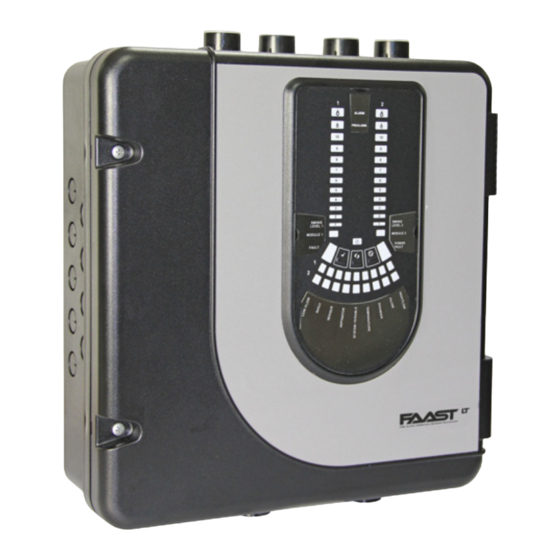

BeschreiBung
Die Serie LT FL20 gehört zur FAAST-Produktfamilie (Fire Alarm As-
piration Sensing Technology
Raucherkennungssystem zum Einsatz für frühe und sehr frühe War-
nungen. Das System saugt kontinuierlich über eine Reihe von Probe-
nahmeöffnungen Luft aus der kontrollierten Umgebung an, um diese
Umgebung auf Rauchpartikel zu überprüfen.
Beim FL20 handelt es sich um den adressierbaren Melder der Produk-
treihe FAAST LT, der über das proprietäre Loop-Protokoll mit der BMZ
(Brandmelderzentrale) kommuniziert. Der Melder ist in drei verschie-
denen Modellen erhältlich:
FL2011ei - Verfügt über einen Kanal mit einem Laser-Rauchmelder.
FL2012ei - Verfügt über einen Kanal mit zwei Laser-Rauchmeldern
in einer gemeinsamen Kammer zur 2-Meldungsabhän-
gigkeit.
FL2022ei - Verfügt über zwei Kanäle mit zwei Laser-Rauchmeldern in
getrennten Kammern. (Ein Rauchmelder für jeden Kanal)
Diese Anleitung enthält Informationen zur Montage und grundlegen-
den Installation unter Verwendung der Werkseinstellungen des Geräts.
Genauere Informationen finden Sie in der erweiterten Konfigurations-
und Bedienungsanleitung der Referenz D200-100-00.
sPeZiFiKATiOnen
elektrische Daten
Spannungsbereich:
Versorgungsstrom: Kanal 1:
Kanal 2:
Versorgungsspannung der
Kommunikationsschleife:
Ruhestrom der Kommunikationsschleife
eigenschaften des Modulisolators
Maximaler Nennschaltstrom
(bei Kurzschluss, Is max.):
Maximaler Verluststrom (IL max.)
bei geöffnetem Schalter (isoliert):
Maximale Serienimpedanz bei
geschlossenem Schalter (Zc max.):
D200-102-00
). FAAST steht für ein fortschrittliches
®
18,5 - 31,5 V DC
170 mA (typisch); 360 mA
(max.) bei 24 V DC 25
(ohne Peilsystem)
270 mA (typisch); 570 mA
(max.) bei 24 V DC 25
(ohne Peilsystem)
15 – 29 V DC (Schleifen
strom ≤ 900 mA)
bei 24 V: 900 µA (maximal)
(Abfrage alle 5 s)
0,9 A bei ≤ 29 V
15 mA
190 mOhm bei 15 V DC; 1 A
Fire ALArM AsPirATiOn sensing TechnOLOgy
KurZAnLeiTung Zur insTALLATiOn Für
Die ADressierBAren FAAsT-LT-
MODeLLe FL2011ei, FL2012ei unD FL2022ei

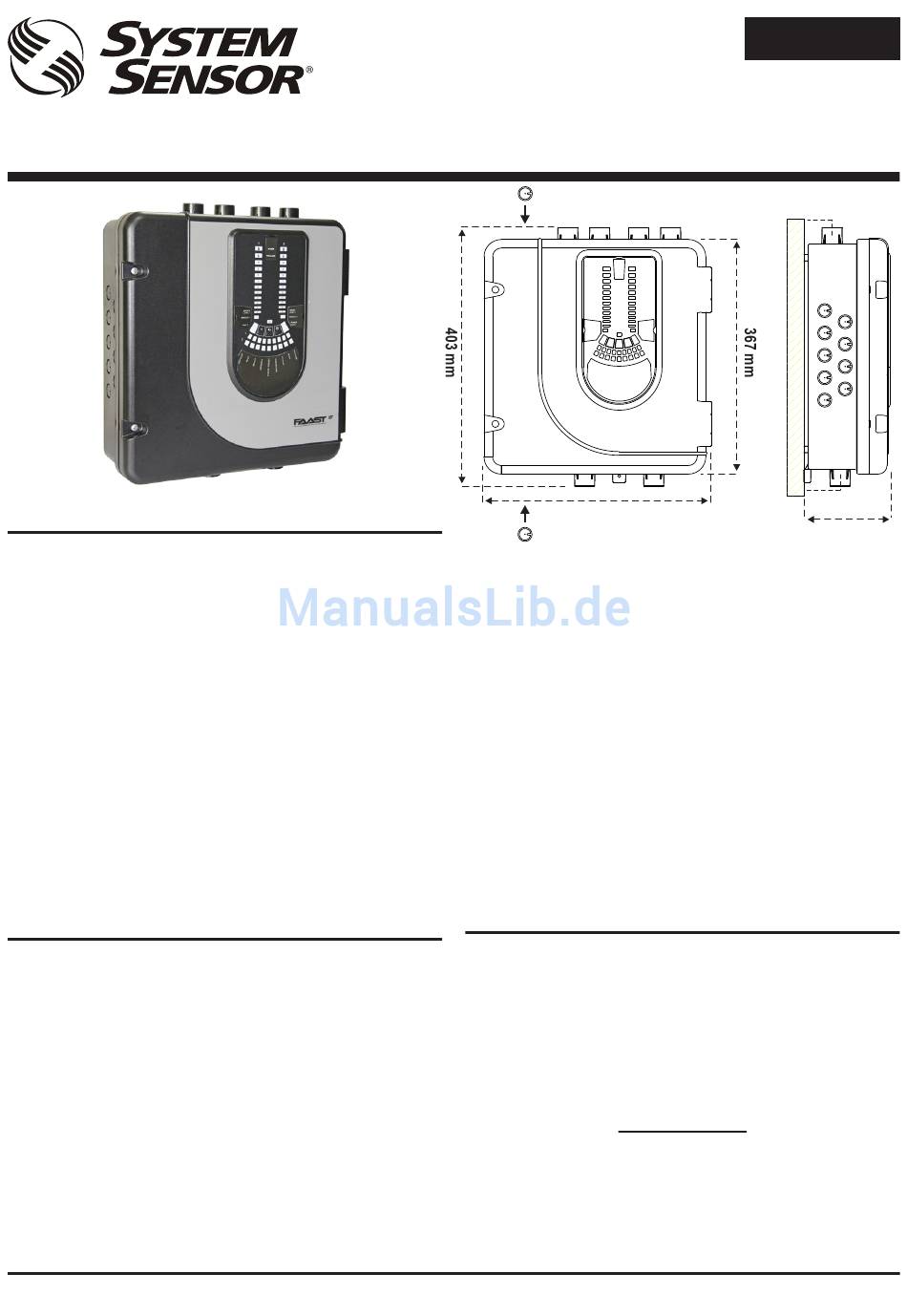

Abbildung 1: Abmessungen und Öffnungen
Spannungsreset:
Konfigurierbarer Eingang:
Aktivierungszeit:
Relaiskontaktwerte
umgebungswerte
Temperatur:
Relative Luftfeuchtigkeit:
IP-Schutzklasse:
Mechanische Daten
Äußere Abmessungen:
Verdrahtung:
Maximale Länge einzelner Rohre
Maximale Anzahl der Löcher
Spezifikation zu den Rohren
(gemäß EN 54-20):
Äußerer Rohrdurchmesser:
Versandgewicht:
TeiLeLisTe
Beschreibung
FAAST-LT-Gerät
Montagehalterung
3-polige Klemmleiste
4-polige Klemmleiste
C
o
2-polige Klemmleiste
EOL-Widerstand 47 kOhm
USB-Kabel
C
o
Beschriftungsset für Bedienfeld
Installations-Kit-CD
Kurzanleitung zur Installation
Ansaugrauchmelder, die innerhalb der EU geliefert und installiert wer-
den, müssen der EU-Bauproduktrichtlinie (89/106/EWG) sowie der
europäischen Produktnorm EN 54-20 entsprechen. Die Produktreihe
FAAST LT wurde gemäß den erforderlichen Normen getestet und zer-
tifiziert. Damit sichergestellt ist, dass die Installation die Anforderungen
der Bauproduktrichtlinie erfüllt, wird die genaue Einhaltung dieser An-
leitung empfohlen.
1
356 mm
zur Kabeldurchführung
0,5 s
2 s (minimal)
2,0 A bei 30 V DC; 0,5 A bei 30 V AC
-10 °C bis 55 °C
10 % bis 93 % (nicht kondensierend)
IP65
Siehe Abbildung 1
0,5 mm² bis 2 mm² (maximal)
100 m (Klasse A, B & C)
Siehe Tabelle 1A
gemäß EN 61386
(Druckfestigkeit 1, Schlagfestigkeit 1,
Temperatur 31)
25 mm (nominal) oder 27 mm (nominal)
6,5 kg (inklusive Melder)
Anzahl
1
1
6
1
3
2
1
1
1
1
Wichtiger hinweis
D e u T s c h
®
44 mm
56 mm
135 mm
I56-3888-203
