System Sensor 6500 Installationsanleitung

ALLGEMEIN

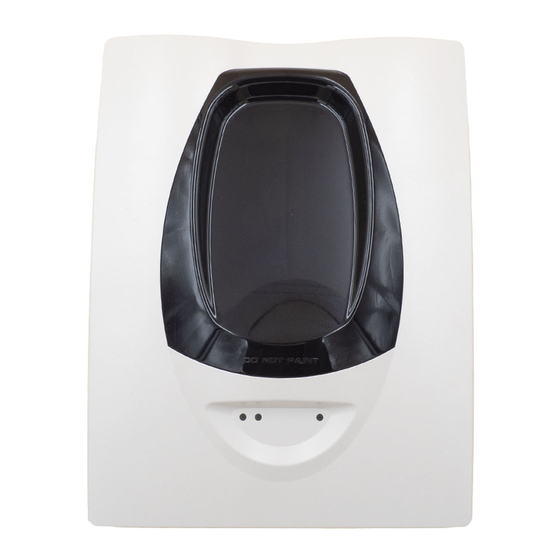

Der Lineare Rauchmelder 6500 ist ein ringbusgespeister Langstrecken-
Melder und wird zur Überwachung von offenen Bereichen eingesetzt.
Der Melder besteht aus einer Sender-/Empfänger-Einheit sowie einem
Prismen-Reflektor. Die Auslösung des Melders erfolgt bei voreingestellter
Alarmschwelle durch Dämpfung des gesendeten Signals, wenn der Rauch
in den Erfassungsbereich zwischen Melder und Prismen-Reflektor gelangt.
Eine Störung des Melders wird automatisch erkannt, wenn das reflektierte
Signal nicht mehr empfangen werden kann. Die Betriebssicherheit des
Melders wird durch eine mikroprozessorgesteuerte Fehlerkompensation
erhöht. Die Überwachung der Signalgröße und das Auswertungsintervall
erfolgt permanent. Bei geringer Verschmutzung der optischen Linse, z.B.
durch Rauch-/Staubpartikel wird die Störungs-/Alarmschwelle automatisch
an die vorherrschenden Umgebungsbedingungen angepasst. Kann die
automatische Messwertnachführung nicht mehr durchgeführt werden, wird
das Servicepersonal mittels einer optischen Störungsmeldung informiert.
Nachdem der lokale Meldertest abgeschlossen ist, wird über die gelbe LED
das Maß der Driftkompensation angegeben, die während der Testphase
benutzt wurde (siehe Tabelle Blinkmodus der gelben LED nach einem lokalen
Meldertest).
Die Funktionalität des Melders 6500S kann mit einem fernauslösbaren Testfilter
überprüft werden.
SPEZIFIKATION
Allgemein
Überwachungsstrecke:
Ansprechempfindlichkeit:
Maximal zulässige Abweichung von der optischen Achse
Umgebungsbedingungen
Betriebstemperatur:
Zulässige Luftfeuchtigkeit:
Gehäuse
Abmessungen (ohne Frontplatte):
Abmessungen (mit Frontplatte):
Anschlussklemmen:
Max. Ausrichtungswinkel:
Auswertelektronik
Betriebsspannungsbereich:
Mittlerer Nennstrom:
Max. Strom bei Alarm:
Max. Strom bei Störung:
Max. Strom bei Ausrichtung:
Bei ext. Spannungsversorgung
(Autom. Testbetrieb)
Alarm-Ausgang ext. Anzeige:
STÜCKLISTE
Beschreibung
Sender-/Empfänger-Einheit
Lackierbare Gehäuseabdeckung
Prismen-Reflektor
steckbare Anschlussklemmleisten
Orangfarbenes Schild zur Unterstützung bei der Ausrichtung
Steckbrücken für Isolator
Installationsanleitung
DB200-00-02
INSTALLATIONS- UND WARTUNGSANLEITUNG
LINEARER RAUCHMELDER MIT PRISMEN-REFLEKTOR
5 bis 70m
70 bis 100m (mit dem optional erhältlichen
Langstrecken-Zubehör 6500-LRK/
BEAMLRK)
Ebene 1: 25% Dämpfung
Ebene 2: 30% Dämpfung
Ebene 3: 40% Dämpfung
Ebene 4: 50% Dämpfung
Ebene 5: 30% bis 50%
selbstoptimierend (Acclimate)
Ebene 6: 40% bis 50%
selbstoptimierend (Acclimate)
Sender/Empfänger ± 0,5°
Prismen-Reflektor ± 10°
-30°C bis 55°C
10% bis 95% rel. (nicht kondensierend)
229mm x 178mm x 84mm
253mm x 193mm x 84mm
0,3 mm² bis 3,3 mm²
±10° (horizontal / vertikal)
15 bis 32 V DC (15 bis 28,5V DC wenn
Isolatoren für den Ringbus aktiviert sind)
2mA @ 24VDC; 1 Auswertungsintervall
alle 5 s, blinkende LED
(AP - Kommunikation 16 Sekunden. LED
blinkt 8 Sekunden)
8,5mA (LED an)
2,5mA (LED an)
20mA
Betriebsspannungsbereich: 15 bis 32 V DC
Nennstrom: max. 0,5 A
Betriebsspannungsbereich: 15 bis 32 V DC
Nennstrom: 6 mA bis 15mA (durch
2,2KΩ Widerstand)
Menge
6500(S)
VOM HERSTELLER ZUGELASSENES ZUBEHÖR
6500-LRK/BEAMLRK
Langstrecken-Zubehör, bestehen aus drei zusätzlichen Prismen-Reflektoren
(20 cm x 20 cm) zur Vergrößerung der Überwachungsstrecke von 70 m auf
max. 100 m. Die drei optional erhältlichen Prismen-Reflektoren werden mit dem
bereits vorhanden Prismen-Reflektor zu einer quadratischen Fläche montiert.
6500-MMK/BEAMMMK
Der Befestigungs-Satz ermöglicht die Decken-/Wandmontage des Melders
oder des Prismen-Reflektors. Hierbei darf die zulässige Abweichung von der
optischen Achse größer als 10° betragen. Wird zur Montage der Sender-/
Empfänger-Einheit der Befestigungs-Satzes MMK verwendet, ist zusätzlich
das Distanzstück 6500-SMK/BEAMSMK erforderlich.
Die Montage eines einzelnen 20cm x 20cm großen Prismen-Reflektors ist ohne
weiteres Zubehör möglich. Der Montage-Satz 6500-LRK/BEAMLRK kann nicht
in Verbindung mit dem Befestigungs-Satz MMK montiert werden.
6500-SMK/BEAMSMK
43 mm langes Distanzstück zur aP-Montage der Sender-/Empfänger-Einheit
(nur in Verbindung mit dem Befestigungs-Satz 6500-MMK/BEAMMMK).
Durch die seitlichen Kabeleinführungen werden die Verkabelungsarbeiten der
Sender-/Empfänger-Einheit erleichtert.
RTS151KEY
Mit der abgesetzten Test- und Parallelanzeige kann der Melder fernausgelöst
und zurückgesetzt werden. Eine rote LED signalisiert den Alarmzustand. (Anm.:
Das Gehäuse muss – falls benötigt – separat bestellt werden (Bestellnummer
WM2348.)
MONTAGE DER SENDER-/EMPFÄNGER-EINHEIT
Montageort
Der Installationsort des Melders muss den landestypischen Vorschriften
und Richtlinien, z.B. DIN VDE 0833 Teil 2 entsprechen. Weiterführende
Informationen zum Melder erhalten Sie durch ihren Lieferanten.
Montageposition
Um einen störungsfreien Betrieb des Melders gewährleisten zu können, ist
eine stabile Montagefläche erforderlich. Zur Vermeidung von Falschalarmen
oder Störungen ist die Montage auf beweglichen, mitschwingenden oder
schwankenden Befestigungsflächen nicht zulässig. Die vorherige Auswahl
einer geeigneten Montagefläche verhindert Störungen und Störungssignale.
Montieren Sie den Melder auf eine dauerhafte, stabile Montagefläche wie z.B.
aus Stein, Beton, tragende Wände, Deckensäulen, Profileisenträger oder
anderen Montageflächen, an denen keine Schwingungen oder Veränderungen
zu erwarten sind. Die Montage des Melders ist nicht zulässig auf Wellblech-
Wänden, Blechwänden, an externen Gebäudeverschalungen, schrägen
Flächen, an abgehängte Decken, Stahlgeflecht-Dachstühle, Sparren, nicht
tragende Balkenträger, Träger oder anderen ähnlichen Oberflächen. Im
Gegensatz zum Melder sind die Montageanforderungen an den Prismen-
Reflektor nicht ganz so kritisch und eine stabile Montagefläche aus Stein
ausreichend. Um Störungen und Störungssignale zu vermeiden, ist die maximal
zulässige Abweichung von der optischen Achse gemäß der Spezifikation
einzuhalten.
Montageanforderungen
• Der Strahlenweg zwischen dem Melder und dem Prismen-Reflektor muss
immer frei bleiben.
• Um Störungen durch reflektierende Objekte zu vermeiden, müssen diese
einen seitlichen Mindestabstand von 380 mm vom Melder und Prismen-
Reflektor aufweisen.
• Der Melder ist vor direkter Sonneneinstrahlung und vor starken Lichtquellen
zu schützen. Hierbei muss ein Winkel von min. 10° zwischen Lichtquelle
und Strahlenweg eingehalten werden.
• Der Betrieb des Melders durch Glasscheiben ist zu vermeiden. Ist dieses
dennoch erforderlich, darf der Winkel von der optischen Achse maximal 10°
betragen. Der Betrieb durch mehrere Glasscheiben ist zu vermeiden.
Montage
Der Melder wird mit der rückseitigen Kabeleinführung direkt auf die
1
Montagefläche montiert. Zur sicheren Befestigung des Melders ist das
1
Gehäuse mittels der vier Befestigungslöcher in den Gehäuseecken der
1
Rückwand zu befestigen. Für die Wandmontage ist es erforderlich, dass alle
3
vier Sicherungsschrauben des Gehäusedeckels entfernt werden.
1
2
1
