INSTALLATIONS- UND WARTUNGSANLEITUNG
LINEARER RAUCHMELDER 6500R UND 6500RS MIT
ALLGEMEIN

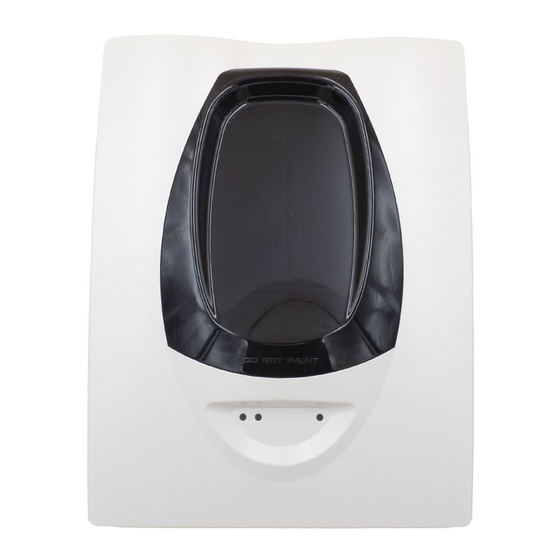

Der Lineare Rauchmelder 6500R ist ein Langstrecken-Melder in
Grenzwerttechnik und wird zur Überwachung von offenen Bereichen
eingesetzt. Der Melder besteht aus einer Sender-/Empfänger-Einheit sowie
einem Prismen-Reflektor. Die Auslösung des Melders erfolgt bei
voreingestellter Alarmschwelle durch Dämpfung des gesendeten Signals,
wenn der Rauch in den Erfassungsbereich zwischen Melder und Prismen-
Reflektor gelangt. Eine Störung des Melders wird automatisch erkannt,
wenn das reflektierte Signal nicht mehr empfangen werden kann. Die
Betriebssicherheit des Melders wird durch eine mikroprozessorgesteuerte
Fehlerkompensation erhöht. Die Überwachung der Signalgröße und das
Auswertungsintervall erfolgt permanent. Bei geringer Verschmutzung der
optischen Linse, z.B. durch Rauch-/Staubpartikel wird die Störungs-/
Alarmschwelle automatisch an
bedingungen angepasst. Kann die automatische Messwertnachführung
nicht mehr durchgeführt werden, wird das Servicepersonal mittels einer
optischen Störungsmeldung informiert. Nachdem der lokale Meldertest
abgeschlossen ist, wird über die gelbe LED das Maß der Driftkompensation
angegeben, die während der Testphase benutzt wurde (siehe Tabelle
Blinkmodus der gelben LED nach einem lokalen Meldertest).
Die Funktionalität des Melders 6500RS kann mit einem fernauslösbaren
Testfilter überprüft werden.
SPEZIFIKATION
Allgemein
Überwachungsstrecke:
Ansprechempfindlichkeit:
Maximal zulässige Abweichung von der optischen Achse:
Umgebungsbedingungen
Betriebstemperatur:
Zulässige Luftfeuchtigkeit:
Gehäuse
Abmessungen (ohne Frontplatte): 229mm x 178mm x 84mm
Abmessungen (mit Frontplatte): 253mm x 193mm x 84mm
Anschlussklemmen:
Max. Ausrichtungswinkel:
Auswertelektronik
Betriebsspannungsbereich:
Mittlerer Nennstrom:
Max. Strom bei Alarm:
Max. Strom bei Störung:
Testbetrieb 6500RS:
Relais-Ausgang:
Alarm-Ausgang ext. Anzeige:
Nennstrom:
STÜCKLISTE
Beschreibung
Sender-/Empfänger-Einheit
Lackierbare Gehäuseabdeckung
Prismen-Reflektor
steckbare Anschlussklemmleisten
Installationsanleitung
Orangfarbenes Schild zur Unterstützung bei der Ausrichtung
Alarm-Widerstand 0 Ohm
Alarm-Widerstand 470 Ohm
Alarm-Widerstand 680 Ohm
Alarm-Widerstand 1000 Ohm
Schottky Diode
DB200-01-02
PRISMEN-REFLEKTOR
die vorherrschenden Umgebungs-
5 bis 70m
70 bis 100m (mit dem optional
erhältlichen Langstrecken-Zubehör 6500-
LRK/BEAMLRK)
Ebene 1: 25% Dämpfung
Ebene 2: 30% Dämpfung
Ebene 3: 40% Dämpfung
Ebene 4: 50% Dämpfung
Ebene 5: 30% bis 50%
selbstoptimierend (Acclimate)
Ebene 6: 40% bis 50%
selbstoptimierend (Acclimate)
Sender/Empfänger ± 0,5°
Prismen-Reflektor ± 10°
-30°C bis 55°C
10% bis 95% rel. (nicht kondensierend)
0,3 mm² bis 3,2 mm²
±10° (horizontal / vertikal)
6500R: 10,2 bis 32 V DC
6500RS: 15 bis 32V DC
17 mA @ 24 V DC
38,5mA @ 24V DC
8,5mA @ 24 V DC
kurzzeitig 500mA (Spitzenwert)
max. Kontaktbelastung 0,5A @ 30 V DC
Betriebsspannungsbereich:15 bis 32 V DC
abhängig von der Spannungsversorgung
6 mA bis 15mA (durch 2,2KΩ Widerstand)
VOM HERSTELLER ZUGELASSENES ZUBEHÖR
6500-LRK/ BEAMLRK
Langstrecken-Zubehör,
Reflektoren (20 cm x 20 cm) zur Vergrößerung der Überwachungsstrecke
von 70 m auf max. 100 m. Die drei optional erhältlichen Prismen-
Reflektoren werden mit dem bereits vorhanden Prismen-Reflektor zu einer
quadratischen Fläche montiert.
6500-MMK/ BEAMMMK
Der Befestigungs-Satz ermöglicht die Decken-/Wandmontage des Melders
oder des Prismen-Reflektors. Hierbei darf die zulässige Abweichung von
der optischen Achse größer als 10° betragen. Wird zur Montage der Sender-
/Empfänger-Einheit
zusätzlich das Distanzstück 6500-SMK/BEAMSMK erforderlich.
Die Montage eines einzelnen 20cm x 20cm großen Prismen-Reflektors ist
ohne weiteres Zubehör möglich. Der Montage-Satz 6500-LRK/BEAMLRK
kann nicht in Verbindung mit dem Befestigungs-Satz MMK montiert werden.
6500-SMK/ BEAMSMK
43 mm langes Distanzstück zur aP-Montage der Sender-/Empfänger-
Einheit (nur in Verbindung mit dem Befestigungs-Satz MMK). Durch die
seitlichen Kabeleinführungen werden die Verkabelungsarbeiten der Sender-
/Empfänger-Einheit erleichtert.
RTS151KEY
Mit der abgesetzten Test- und Parallelanzeige kann der Melder
fernausgelöst und zurückgesetzt werden. Eine rote LED signalisiert den
Alarmzustand. (Anm.: Das Gehäuse muss – falls benötigt – separat bestellt
werden (Bestellnummer WM2348.)
MONTAGE DER SENDER-/EMPFÄNGER-EINHEIT
Montageort
Der Installationsort des Melders muss den landestypischen Vorschriften
und Richtlinien, z.B. DIN VDE 0833 Teil 2 entsprechen. Weiterführende
Informationen zum Melder erhalten Sie durch ihren Lieferanten.
Montageposition
Um einen störungsfreien Betrieb des Melders gewährleisten zu können, ist
eine stabile Montagefläche erforderlich. Zur Vermeidung von Falschalarmen
oder Störungen ist die Montage auf beweglichen, mitschwingenden oder
schwankenden Befestigungsflächen nicht zulässig. Die vorherige Auswahl
einer geeigneten
Störungssignale. Montieren Sie den Melder auf eine dauerhafte, stabile
Montagefläche wie z.B. aus Stein, Beton, tragende Wände, Deckensäulen,
Profileisenträger oder
Schwingungen oder Veränderungen zu erwarten sind. Die Montage des
Melders ist nicht zulässig auf Wellblech-Wänden, Blechwänden, an
externen Gebäudeverschalungen, schrägen Flächen, an abgehängte
Decken, Stahlgeflecht-Dachstühle, Sparren, nicht tragende Balkenträger,
Träger oder anderen ähnlichen Oberflächen. Im Gegensatz zum Melder sind
die Montageanforderungen an den Prismen-Reflektor nicht ganz so kritisch
und eine stabile Montagefläche aus Stein ausreichend. Um Störungen und
Störungssignale zu vermeiden, ist die maximal zulässige Abweichung von
der optischen Achse gemäß der Spezifikation einzuhalten.
Montageanforderungen
• Der Strahlenweg zwischen dem Melder und dem Prismen-Reflektor
muss immer frei bleiben.
• Um Störungen durch reflektierende Objekte zu vermeiden, müssen
diese einen seitlichen Mindestabstand von 380 mm vom Melder und
Menge
Prismen-Reflektor aufweisen.
1
• Der Melder ist vor direkter Sonneneinstrahlung und vor starken
1
Lichtquellen zu schützen. Hierbei muss ein Winkel von min. 10°
1
zwischen Lichtquelle und Strahlenweg eingehalten werden.
5
• Der Betrieb des Melders durch Glasscheiben ist zu vermeiden. Ist
1
dieses dennoch erforderlich, darf der Winkel von der optischen Achse
1 maximal 10° betragen. Der Betrieb durch mehrere Glasscheiben ist zu
1
vermeiden.
1
Montage
1
Der Melder wird mit der rückseitigen Kabeleinführung direkt auf die
1
Montagefläche montiert. Zur sicheren Befestigung des Melders ist das
1
Gehäuse mittels der vier Befestigungslöcher in den Gehäuseecken der
Rückwand zu befestigen. Für die Wandmontage ist es erforderlich, dass
alle vier Sicherungsschrauben des Gehäusedeckels entfernt werden.
1
bestehen aus drei zusätzlichen
der Befestigungs-Satzes MMK
Montagefläche verhindert
anderen Montageflächen,
Prismen-
verwendet, ist
Störungen und
an denen keine
