BeschreiBung

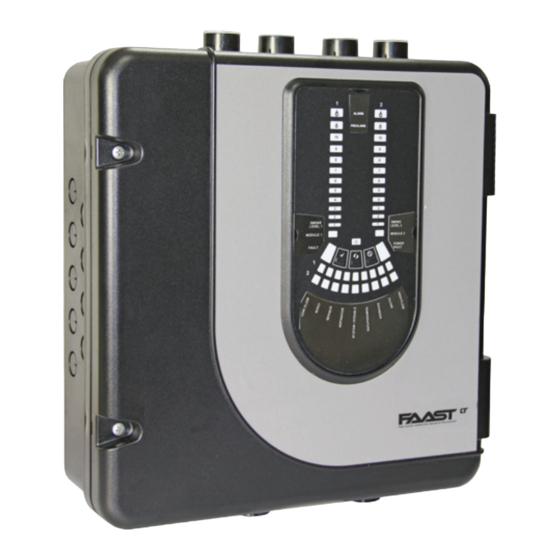

Die LT FL20-Serie ist Teil der FAAST-Produktfamilie (Fire Alarm
Aspiration Sensing Technology
Raucherkennungssystem zum Einsatz für frühe und sehr frühe
Warnungen. Das System saugt kontinuierlich über eine Reihe von
Probenahmeöffnungen Luft aus der kontrollierten Umgebung an,
um diese Umgebung auf Rauchpartikel zu überprüfen.
Beim FL20 handelt es sich um den adressierbaren Melder der
Produktreihe FAAST LT, der über das proprietäre Loop-Protokoll mit
der BMZ (Brandmelderzentrale) kommuniziert. Der Melder ist in drei
verschiedenen Modellen erhältlich:
FL2011ei – mit einem Kanal und Laser-Rauchmelder
FL2012ei – mit einen Kanal und zwei Laser-Rauchmeldern in einer
gemeinsamen Kammer zur Zufallserkennung
FL2022ei – mit zwei Kanälen und zwei Laser-Rauchmeldern in
getrennten Kammern (Ein Rauchmelder für jeden Kanal)
Diese Anleitung enthält Informationen zur Montage und grundlegenden
Installation
unter
Verwendung
Geräts. Ausführliche Informationen finden Sie in der erweiterten
Konfigurations‑und Bedienungsanleitung der Produktreihe FAAST LT
(Referenz D200-100-00).
sPeZiFiKATiOn
elektrische Daten
Spannungsbereich:
Versorgungsstrom:
Kanal 1:
2 Kanäle:
Versorgungsspannung der
Kommunikationsschleife:
Ruhestrom der Kommunikationsschleife: bei 24 V: 900 µA max.
eigenschaften des Modulisolators
Maximaler Schaltstrom
(unter Kurzschluss, Is max.):
Max. Leckstrom (IL max.) mit
geöffnetem Schalter (isolierter Zustand):
Maximale Serienimpedanz bei
geschlossenem Schalter (Zc max.):
Spannungsreset:
Konfigurierbarer Eingang: Aktivierungszeit: 2 s (min.)
D200-102-00
). FAAST steht für ein fortschrittliches
®
der
Werkseinstellungen
18,5 - 31,5 VDC
170 mA (typisch);
360 mA (max.) @ 24 VDC 25
(ohne Alarmgeber)
270 mA (typisch); 570 mA
(max.) @ 24 VDC 25
(ohne Alarmgeber)
15 – 29 VDC
(Schleifenstrom ≤ 900 mA)
(Abfrage alle 5 s)
0,9 A bei ≤ 29 V
15 mA
190 mOhm bei 15 VDC; 1 A
0,5 s
Fire ALArM AsPirATiOn sensing TechnOLOgy
KurZAnLeiTung Zur insTALLATiOn
Für Die ADressierBAren FAAsT-LT-
MODeLLe FL2011ei, FL2012ei unD FL2022ei

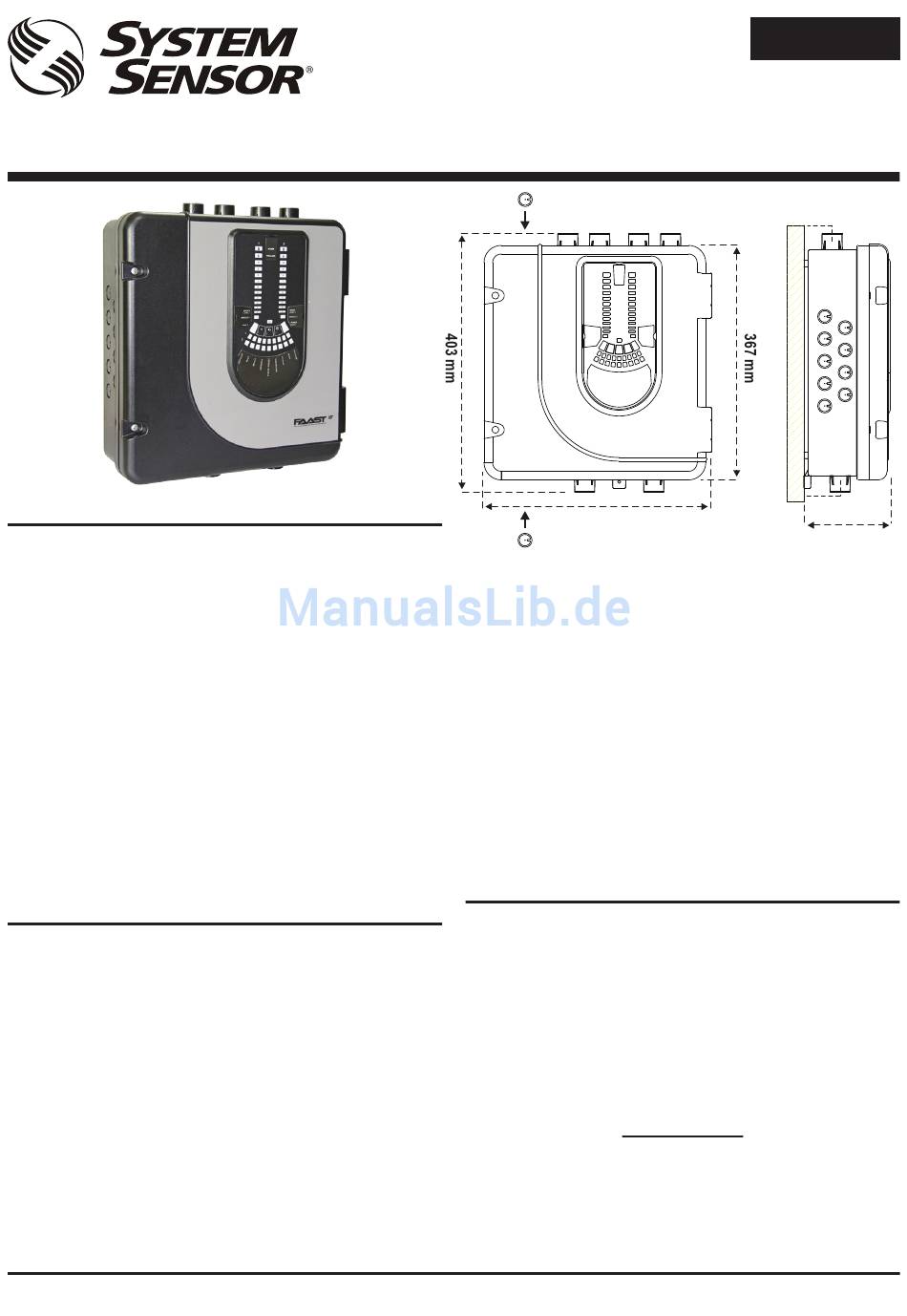

Abbildung 1: Abmessungen und Öffnungen zur Kabeldurchführung
Relaiskontaktwerte:
umgebungswerte
Temperatur:
Relative Luftfeuchtigkeit:
IP-Schutzklasse:
Mechanische Daten
Äußere Abmessungen:
Verdrahtung:
Maximale Einzelrohrlänge:
Maximale Anzahl der Löcher:
Spezifikation zu den Rohren
(gemäß EN 54‑20):
des
Äußerer Rohrdurchmesser:
Versandgewicht:
TeiLeLisTe
Beschreibung
FAAST LT-Einheit
Montagehalterung
Klemmleiste 3-polig
Klemmleiste 4-polig
C
o
Klemmleiste 2-polig
EOL‑Widerstand 47 kΩ
C
o
USB-Kabel
Beschriftungsset für Bedienfeld
Schaltplanetikett
Installations-Kit-CD
Kurzanleitung zur Installation
Ansaugrauchmelder, die innerhalb der EU vertrieben und verwendet
werden, müssen der EU-Bauproduktrichtlinie (CPR) 305/2011 sowie der
europäischen Produktnorm EN 54‑20 entsprechen. Die Produktreihe
FAAST LT wurde gemäß den erforderlichen Normen getestet und
zertifiziert. Damit die Installation die Anforderungen der CPR erfüllt,
müssen die Anweisungen der vorliegenden Anleitung genau eingehalten
werden.
1
356 mm
2,0 A bei 30 VDC;
0,5 A bei 30 VAC
-10 °C bis 55 °C
10 % bis 93 %
(nicht kondensierend)
65
Siehe Abbildung 1
0,5 mm² bis 2 mm² (maximal)
100 m (Klassen A. B & C)
Siehe Tabelle 1A
gemäß EN 61386
(Druckfestigkeit 1,
Schlagfestigkeit 1,
Temperatur 31)
25 mm (nominal) oder
27 mm (nominal)
6,5 kg (inklusive Melder)
Menge
1
1
6
1
3
2
1
1
1
1
1
Wichtiger hinweis
D e u T s c h
®
44 mm
56 mm
135 mm
I56-3888-204
