EINLEITUNG

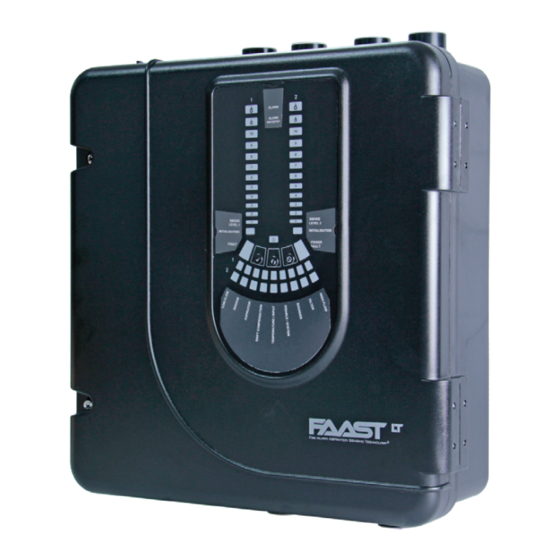

Die Serie LT-200 FL20 gehört zur FAAST-Produktfamilie (Fire Alarm
Aspiration Sensing Technology
Raucherkennungssystem zum Einsatz für frühe und sehr frühe
Warnungen. Das System saugt kontinuierlich über eine Reihe von
Probenahmeöffnungen Luft aus der kontrollierten Umgebung an, um diese
Umgebung auf Rauchpartikel zu überprüfen.
Die FL20 Geräte sind die adressierbaren Ringbusversionen der
Familie
(Brandmelderzentrale) über ein proprietäres Ringbus Protokoll, und ist in
drei verschiedenen Modellen erhältlich:
FL2011EI-HS - Ansaugrauchmelder mit einem Ansaugkanal und mit einem
Rauchdetektor mit hoher Empfindlichkeit.
FL2012EI-HS - Ansaugrauchmelder mit einem Ansaugkanal und zwei
Rauchdetektor mit hoher Empfindlichkeit in einer gemeinsamen Kammer
zur Erkennung von Brandereignissen.
FL2022EI-HS - Ansaugrauchmelder mit einem Ansaugkanal und zwei
Rauchsensoren mit hoher Empfindlichkeit in separaten Kammern (Ein
Rauchdetektor für jeden Kanal individuell).
Diese Anleitung bietet Informationen zur Montage des Ansaugrauchmelders
und
zur
grundlegenden
Rohrlayoutdesigns und eine Übersicht über die Verwendung der der
Pipe-IQ™-Software (Version 2.9.1 oder höher) für EN54 kompatible
Designs. Für umfassende und spezielle Designs unter Verwendung
erweiterter Funktionen (nur für erfahrene Benutzer) vgl. den "FAAST LT- 200
Advanced Setup and Control Guide" - Referenz D200-100-01.
Wichtiger Hinweis
Ansaugrauchmelder, die innerhalb der EU vertrieben und verwendet
werden, müssen der EU-Bauproduktrichtlinie (CPR) 305/2011 sowie der
europäischen Produktnorm EN 54-20 entsprechen. Die Produktreihe
FAAST LT-200 wurde gemäß den erforderlichen Normen getestet und
zertifiziert. Damit die Installation die Anforderungen der CPR erfüllt, müssen
die Anweisungen der vorliegenden Anleitung genau eingehalten werden.
Die Pipe-IQ™-Software (verwenden Sie Version 2.9.1 oder höher)
ist eine umfassende Projektierungssoftware, mit der Anwender EN54
konforme Rohrlayouts erstellen, berechnen und die Konfiguration an den
FAAST LT-200 Ansaugrauchmelder überspielen.
Die Leistung dieses Gesamtsystems hängt vom Rohrnetz ab. Alle
ungeplanten Erweiterungen oder Veränderungen der entworfenen
Installation können zu fehlerhaftem Betrieb führen. Die betrieblichen
Auswirkungen
solcher
Pipe-IQ-Designsoftware überprüft werden.
Dieses Gerät und alle dazu gehörigen Rohre müssen unter Einhaltung aller
relevanten Vorschriften und Regulierungen installiert werden.
D200-102-01
Fire Alarm Aspiration Sensing Technology
FL2011EI-HS FL2012EI-HS FL2022EI-HS
RINGBUSFÄHIGE FAAST LT-200-MODELLE
KURZANLEITUNG ZUR INSTALLATION
1
1
Anzeigen und
1
Störungsbeschreibungen
2
Tasten
Tests
2
Service
2
Pipe-IQ™-Software
3
4
Anhang A - Pipe-IQ™ und
4
Rohrleitungs-Design
Anhang B - Praktische
5
6
6
). FAAST steht für ein fortschrittliches
®
und
kommunizieren
mit
Installation
sowie
Anweisungen
Warnung
Änderungen
müssen
mithilfe
6
6
7
8
9
9
10
11
TEILELISTE
Beschreibung
der
TECHNISCHE DATEN
Elektrische Daten
Spannungsbereich:
Versorgungsstrom: Kanal 1:
für
Ringbus-Betriebsspannung:
Ruhestrom Ringleitung: @ 24V: 900 μA max. (2 Sensoren + 2 Kanäle
Sensor Isolations-Eigenschaften
Maximaler Nennschaltstrom
(unter Kurzschluss IS max):
Maximaler Leckstrom (IL max)
bei geöffnetem Schalter
(isolierter Zustand):
Maximale Serienimpedanz mit
geschlossenem Schalter
(Zc max):
Spannungs-Reset:
Konfigurierbarer Eingang:
Relaiskontaktwerte:
Umgebungswerte
Temperatur:
Relative Luftfeuchtigkeit:
Luftstrombereich:
der
Schutzklasse:
1
®
Menge
1
1
6
1
3
2
1
1
1
1
1
18,5 - 31,5 V DC
170 mA (typisch); 360 mA (max.)
@ 24 VDC 25
C (ohne Alarmgeber)
o
2 Kanäle:
270 mA (typisch); 570 mA (max.)
@ 24 VDC 25
C (ohne Alarmgeber)
o
15 - 29 VDC
(Ringbus Stromverbrauch ≤ 900mA)
zyklisch 5s)
0.9A @ ≤ 29V
15 mA
190 m Ohm bei 15 VDC; 1A
0.5s
Aktivierungszeit: 2 s (min.)
2,0 A bei 30 V DC; 0,5 A bei 30 VAC
-10 °C bis 55 °C
10 % bis 93 % (nicht kondensierend)
± 20 % des Referenzdurchsatzes
IP65
D E U T S C H
I56-6575-001
