System Sensor ECO1003 Einbau- Und Wartungsanweisungen

0832
0832-CPD-0064
ECO1003
102 mm
75g
Fig. / Abb. 2
**

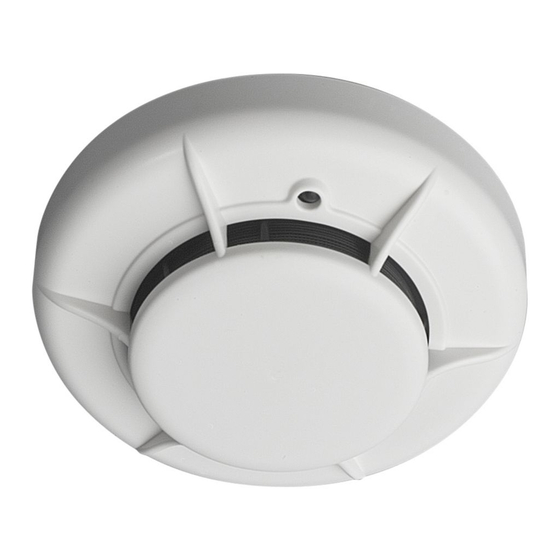

INSTALLATION AND MAINTENANCE INSTRUCTIONS FOR
ECO1003 PHOTO-ELECTRONIC SMOKE DETECTOR
SPECIFICATIONS
Supply Voltage:
Quiescent current:
GB
Maximum alarm current
Latching Alarm:
See ECO1003 Technical Data Sheet for further details
WARNING - Detector characteristics may vary from other manufacturer products. Check compatibility with panel supplier
for any limitations. eg: maximum quantity of devices per circuit.
BASE MOUNTING AND WIRING INSTRUCTIONS

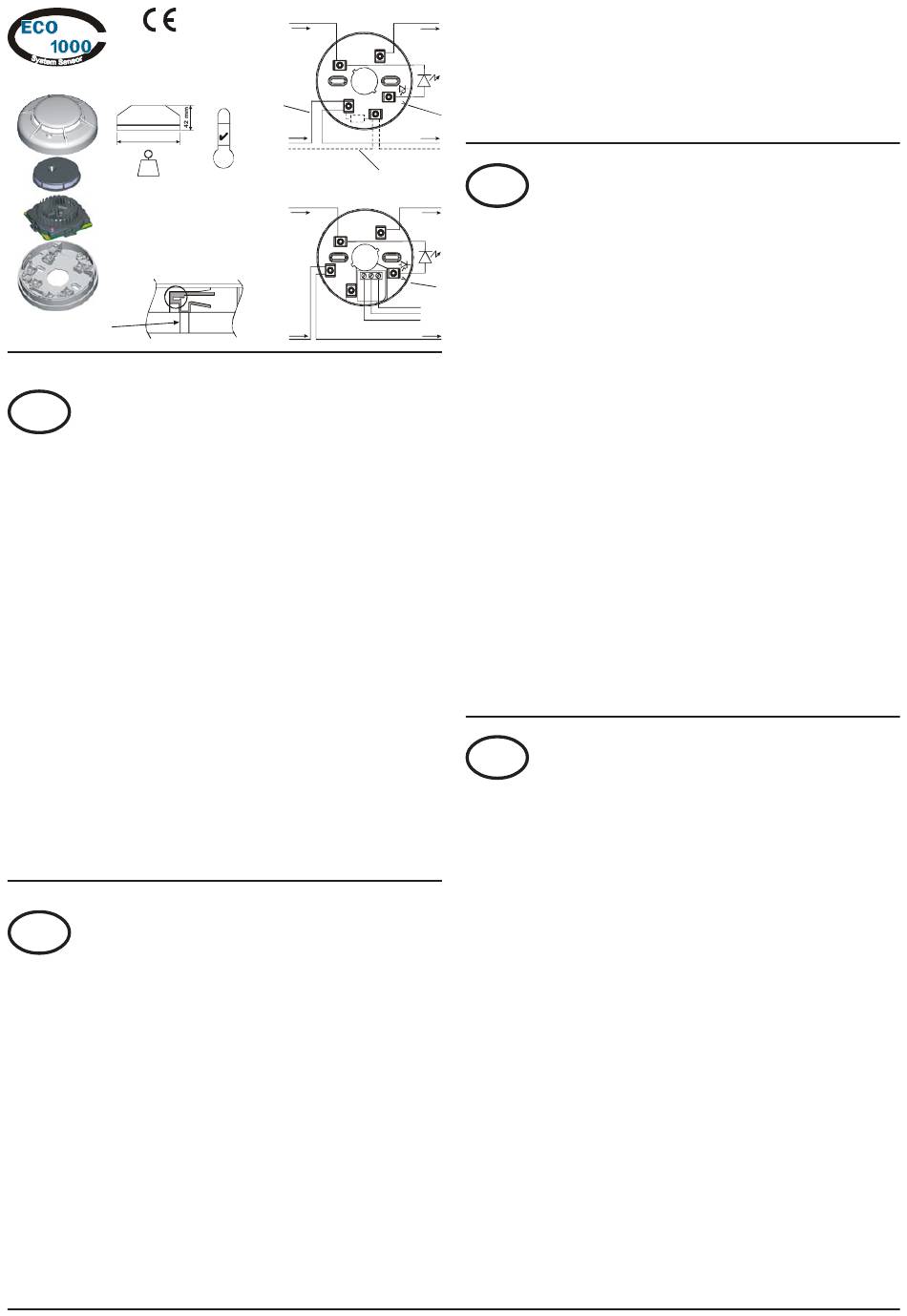

See figure 1 for terminal connections. Detector LED position marked by diode symbol and arrow on base wall (See fig 1 *)
Notes: Do not loop wire under terminals: Break the wire run to ensure supervision of connections.
All wiring must conform to applicable local and national codes and regulations.
Each ECO1000 base is fitted with a shorting spring to connect across terminals 1 and 2 to permit loop wiring to be checked before
installation of detector heads. This spring automatically disengages when the detector is fitted into the base.
WARNING - Remove power from detector monitoring circuits before installing detectors.
DETECTOR INSTALLATION
1. Place the detector into the detector base and rotate clockwise with gentle pressure until the detector drops into place. Continue
rotating clockwise until the slot in the detector cover lines up with the lines moulded in the base (See fig 2 **)
2. After all detectors have been installed, apply power to the detector monitoring circuits.
3. Test the detector as described under TESTING.
Tamper-Resistance
The removal of the small plastic tab on the base indicated in figure 2 prevents the removal of the detector head without a tool.
CAUTION - Dust covers must be removed before the system can be made operational.
TESTING
Smoke Method
1. Using a test smoke from an approved manufacturer such as No Climb Products Ltd, apply in accordance with the suppliers
instructions
2. The red LED on the detector should latch into alarm within 40 seconds, and the control panel should activate into alarm.
Laser Test Tool Method (Model No. ECO1000RTU)
Note: This method does not carry out a complete functional test of the detector.
1. Align the flashing red spot produced by the laser beam with the LED on the detector.
2. Provided the detector has not reached its drift compensation limit, it should latch into alarm within a few seconds, and the control
panel should activate into alarm.
MAINTENANCE
1. Remove the detector to be cleaned from the system.
2. Gently release each of the cover removal tabs that secure the cover in place and remove the detector cover.
3. Vacuum the outside of the screen carefully without removing it.
4. Carefully remove the screen from the sensing chamber. Replacement screens are available.
5. Use a vacuum cleaner and/or clean, compressed air to remove dust and debris from the sensing chamber and the inside of the
screen.
6. Re-install the screen by aligning the arrow moulded on it with the arrow on the sensing chamber, sliding the screen over the chamber
and applying gentle pressure to secure it in place.
7. Reinstall the detector cover. Align the LED with the cover assembly and snap the cover into place, ensuring that all the cover
removal tabs are correctly engaged.
8. When all the detectors have been cleaned, restore power to the circuit and test the detector as described in TESTING above.
WARNING - LIMITATIONS OF SMOKE DETECTORS
Smoke detector will only work when connected to a functioning, compatible control panel.
Smoke detectors have sensing limitations. They will not sense fires where smoke does not reach the sensor, and
different types of detector will respond differently to various smoke types.
Smoke detectors cannot last forever, and we recommended replacement after 10 years.
RIVELATORE FOTOELETTRONICO DI FUMO ECO1003
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
SPECIFICHE
Tensione di alimentazione:
I
Corrente di riposo:
Massima corrente d'allarme
Mantenimento allarme:
Maggior dettagli sono disponibili sul Data Sheet del rivelatore ECO1003
AVVERTENZA - le caratteristiche del rivelatore possono essere diverse da quelle di altri prodotti del fornitore. Controlli
la compatibilità con il fornitore del pannello per ogni limitazione: per es. quantità massima di dispositivi per zona.
MONTAGGIO DELLA BASE ED ISTRUZIONI PER IL CABLAGGIO
Vedere figura 1 per il collegamento dei terminali. La posizione che sarà assunta dall'indicatore LED del rivelatore è segnalata dal simbolo
del diodo e dalla freccia locati sulla superficie interna della base di montaggio (vedere figura 1*).
Note: Interrompere sempre il cablaggio per assicurare la supervisione delle connessioni. Il cablaggio deve soddisfare le norme ed i
regolamenti applicabili.
Ogni base ECO1000 è dotata di una molla di cortocircuito che può essere utilizzata per collegare i terminali 1 e 2 permettendo così di
verificare l'integrità del cablaggio prima di procedere al montaggio dei rivelatori. Questa molla recupera la posizione di riposo
automaticamente all'innesto di un sensore.
ATTENZIONE - Togliere alimentazione ai dispositivi che controllano i rivelatori prima di installarli.
INSTALLAZIONE DEL RIVELATORE
1. Posizionare il rivelatore nella base e ruotarlo in senso orario, esercitando una lieve pressione, fino a quando il rivelatore non
scivola in posizione. Continuare la rotazione fino a che la fessura del rivelatore non risulta allineata al riferimento in rilievo della base
(vedere figura 2**).
2. Dopo aver installato tutti i rivelatori, dare l'alimentazione ai dispositivi che ne effettuano il monitoraggio.
3. Verificare i sensori come descritto nel paragrafo TEST.
Anti-manomissione
La rimozione della piccola linguetta in plastica indicata in figura 2 rende necessario l'impiego di un utensile per togliere il rivelatore dalla sua
base.
CAUTELA - Le coperture parapolvere devono essere rimosse dai rivelatori prima che il sistema sia reso operativo.
TEST
Risposta al fumo
1. Utilizzare un apparecchio di test della No Climb Products Ltd (od equivalente) secondo le istruzioni fornite dal costruttore.
2. Il LED rosso sul sensore deve accendersi entro 40 secondi e la centrale di controllo deve indicare la condizione di allarme.
Telecomando laser (Accessorio codice ECO1000RTU)
NOTA: QUESTO TEST NON VERIFICA COMPLETAMENTE LA FUNZIONALITÀ DEL RIVELATORE.
1. Allineare il fascio laser (punto lampeggiante rosso) prodotto dall'accessorio al LED del rivelatore.
2. A condizione che il rivelatore non abbia raggiunto il limite della compensazione del drift, dovrebbe andare in allarme in qualche
secondo e il pannello di controllo segnalare l'allarme.
MANUTENZIONE
1. Rimuovere dalla sua base il rivelatore da pulire
2. Rilasciare con delicatezza i ganci che fissano la calotta alla parte interna del rivelatore e rimuoverla.
D700-02-01
Fig. / Abb. 1a
ECO1000B
V-
ECO1000BRx
ECO1000BSD
ECO1000BRxSD
1
ECO1000B,
5
ECO1000BSD
R
70°C
V+
-30°C
Fig. / Abb. 1b
ECO1000BRELx
V-
1
4
5
V+
8 - 30VDC
45µA Typical, at 24VDC, 25°C
80mA (Limited by panel or base resistance)
Reset by momentary power interruption.
8-30VCC
45µA Typico @24VDC, 25°C
80mA (Limitata dalla centrale o dalla resistenza presente nella base)
RESET mediante interruzione temporanea dell'alimentazione
3. Utilizzando un aspirapolvere, rimuovere con cura fibre e polvere che possono essersi depositate sul coperchio della camera ottica.
4. Togliere il coperchio della camera ottica. Questa parte è disponibile come ricambio.
5. Utilizzando un aspirapolvere oppure dell'aria compressa, rimuovere fibre e polvere dalla camera ottica e, in caso venga riutilizzato,
V -
dalla parte interna del coperchio.
6. Posizionare il coperchio della camera ottica nella sua sede (le frecce in basso rilievo indicano il corretto orientamento) esercitando
2 una moderata pressione per assicurarne il fissaggio
7. Rimontare la calotta del rivelatore (il foro per il LED sulla calotta indica il corretto orientamento) assicurandosi che tutti i ganci
trattengano correttamente la parte interna del rivelatore.
8. Quando tutti i rivelatori sono stati puliti, alimentare il sistema e testare i rivelatori come descritto nella sezione test
ATTENZIONE - LIMITAZIONI DEI RIVELATORI DI FUMO
3
I rivelatori di fumo funzionano solamente se collegati ad una centrale di controllo compatibile ed operativa.
*
4
I rivelatori di fumo hanno limitazione di sensibilità. Non verrà dato allarme se il fumo non raggiunge il rivelatore;
differenti tipi di rivelatore si comporteranno in maniera diversa ai vari tipi di fumo.
V+
I rivelatori di fumo hanno una durata limitata, ne consigliamo la sostituzione ogni 10 anni.
INSTRUCCIONES DE MANTENIMIENTO E INSTALACION PARA
ECO1000BRx
ESPECIFICACIONES
ES
ECO1000BRxSD
Tensión de Alimentación
Corriente en reposo
Máxima corriente en alarma
Enclavamiento de la Alarma
V-
Vea la Hoja de Características Técnicas del ECO1003 para posteriores detalles
2
ADVERTENCIA - Las características del detector pueden variar según el fabricante del producto. Compruebe la
compatibilidad con el distribuidor de la central para saber si existe alguna limitación, ej: La cantidad máxima de
equipos por circuito.
MONTAJE DE LA BASE E INSTRUCCIONES DE CABLEADO
Vea las conexiones de los terminales en la figura 1. La posición del LED se marca con el símbolo del diodo y una flecha en la base
3
*
(véase la fig.1 *).
Notas: No haga ramales con los cables comunes: Interrumpa el recorrido del hilo para asegurar la supervisión de las conexiones.
Todo el conexionado deberá cumplir la normativa y reglamentos locales y nacionales aplicables
N/O
Las bases ECO1000 disponen de una pestaña metálica de continuidad que se puede utilizar para conectar los terminales 1 y 2,
N/C
C
permitiendo así la comprobación del cableado del lazo antes de la instalación de las cabezas detectoras. Esta pestaña se desconecta
V+
automáticamente al acoplar el detector en la base.
AVISO - Desconecte la alimentación de la línea de los detectores antes de instalar éstos.
INSTALACIÓN DEL DETECTOR
1. Sitúe el detector en su base y gírelo en sentido horario ejerciendo una ligera presión, hasta que éste encaje en su sitio. Continúe
girando hasta que la ranura del detector quede alineada con las líneas marcadas en la base (véase la fig. 2 **).
2. Una vez instalados los detectores conecte la alimentación de los circuitos de monitorización de éstos.
3. Compruebe el detector según se describe en el apartado PRUEBAS.
Opción de seguridad antimanipulaciones (bloqueo de extracción del detector)
Si se quita la pequeña solapa de plástico de la base, mostrada en la figura 2, se evita que el detector se desconecte sin utilizar la
herramienta.
PRECAUCIÓN - Es necesario retirar las cubiertas guardapolvo antes de llevar el sistema al estado operacional.
PRUEBAS
Método de Humo
1. Utilice humo de prueba suministrado por un fabricante homologado, como No Climb Products Ltd, aplicándolo de acuerdo con las
instrucciones del fabricante.
2. El detector entrará en alarma en unos segundos, siempre y cuando no esté en avería o haya alcanzado el límite máximo de
compensación por suciedad. Cuando el detector entre en alarma, la central de incendios también indicará una alarma.
Método de Prueba con Láser (Modelo Núm. ECO1000RTU)
Nota: Este método no lleva a cabo una comprobación funcional completa del detector.
1. Alinee el punto rojo producido por el rayo láser con el LED del detector.
2. A los pocos segundos el detector ha de quedar enclavado en el estado de alarma, y se debe activar la alarma en el panel de control.
MANTENIMIENTO
1. Retire del sistema el detector que vaya a limpiar.
2. Libere con cuidado cada una de las lengüetas que sujetan la tapa del detector y retire dicha tapa.
3. Limpie aspirando con cuidado la parte exterior de la pantalla sin desmontarla.
4. Desmonte con cuidado la pantalla de la cámara de detección. Existen tornillos de repuesto disponibles.
5. Utilice un aspirador o aire comprimido limpio para eliminar el polvo y la suciedad de la cámara de detección y del interior de la
pantalla.
6. Reinstale la pantalla alineando la flecha grabada en ella con la flecha de la cámara de detección, deslizando la pantalla sobre la
cámara de detección y presionando ligeramente para anclarla en su lugar.
7. Reinstale la tapa del detector. Alinee el LED con la tapa y encaje ésta en su sitio, asegurándose de que las lengüetas de fijación de
la tapa están ancladas correctamente.
8. Cuando termine de limpiar todos los detectores, conecte la alimentación al circuito y compruébelos según se describe en el apartado
PRUEBAS.
AVISO - LIMITACIONES DE LOS DETECTORES DE HUMO
El detector de humo sólo funcionará si está conectado a un panel de control compatible y operacional.
Los detectores de humo también poseen limitaciones de detección. No detectarán los fuegos en los que el humo no
llega al detector, y los detectores de diferente tipo responderán de diferente forma a los diversos tipos de humo.
Los detectores de humo tienen una duración limitada, y por ello nosotros recomendamos su sustitución cada 10 años.
D SPEZIFIKATIONEN
Versorgungsspannung:
Ruhestrom:
Maximaler Alarmstrom
Alarmverriegelung:
Weiterführende Informationen finden Sie im technische Datenblatt des Melders ECO1003.
WARNUNG! Die Melder-Charakteristik kann bei unterschiedlichen Herstellern variieren. Überprüfen Sie die technischen
Beschränkungen der Brandmelderzentralen. Z.B: maximale Anzahl pro Kreis.
ANWEISUNGEN FÜR DEN EINBAU DES SOCKELS UND FÜR DIE VERDRAHTUNG
Die Anschlußbezeichnungen sind in Abb. j angegeben. Die Position der Melder-LED ist durch ein Diodensymbol und einen Pfeil an der
Sockelwand gekennzeichnet. (siehe Abb. 1*).
Hinweise: Schleifen Sie die Drähte an den Anschlußklemmen nicht durch: schneiden Sie die Drähte durch, damit eine visuelle Kontrolle
der Verbindungen möglich ist
Die gesamte Anschlußverdrahtung muß den anwendbaren lokalen bzw. nationalen Vorschriften entsprechen.
Die Sockel für die Melder ECO1000 sind mit einer Kurzschlußfeder ausgerüstet, die für eine Verbindung zwischen den Anschlüssen 1
und 2 sorgt, so daß die Verdrahtung des Loop vor dem Einsetzen der Melderköpfe überprüft werden kann. Dieser Federkontakt wird
automatisch geöffnet, wenn der Melder in den Sockel eingesetzt wird.
WARNUNG - Schalten Sie die Stromversorgung sämtlicher Überwachungskreise ab, bevor Sie die Melder einsetzen.
EINBAU DER MELDER
1. Führen Sie den Melder in den Meldersockel ein und drehen Sie ihn mit leichtem Druck im Uhrzeigersinn, bis er in die Aufnahme
rutscht. Drehen Sie weiter, bis die Kerbe im Melder mit der Markierung im Sockel übereinstimmt (siehe Abb. 2**).
2. Wenn Sie alle Melder eingebaut haben, schalten Sie die Stromversorgung der Melderüberwachungskreise ein.
3. Testen Sie den Melder gemäß der Beschreibung unter TESTEN.
Ausbauschutz
Durch das Entfernen in Abb. k gezeigten Kunststofflasche wird verhindert, der Melderkopf ohne Werkzeug entfernt werden kann.
VORSICHT - Vor der Inbetriebnahme des Systems müssen die Staubschutzabdeckungen entfernt werden.
TESTEN
Rauch-Methode
1. Verwenden Sie zum Erzeugen von Testrauch ein Produkt eines anerkannten Herstellers, z.B. No Climb Products Ltd, und benutzen
Sie es entsprechend den Anweisungen dieses Herstellers.
2. Die rote LED am Melder muß innerhalb von 40Sekunden in einen verriegelten Alarmzustand gehen, und an der Brandmelderzentrale
muß ein Alarm aktiviert werden.
Verfahren mit einem Laser-Testwerkzeug (Model Nr. ECO1000RTU)
Hinweis: Diese Methode erlaubt keinen vollständigen Funktionstest des Melders.
1. Richten Sie den blinkenden roten Punkt des Laserstrahls mit der LED am Melder aus.
2. Der Melder wird, vorausgesetzt er hat das Ende der Messwertnachführung noch nicht erreicht, sich innerhalb von einigen
Sekunden in Alarm versetzen, wodurch die BMZ einen Alarm auslösen wird.
WARTUNG
1. Entfernen Sie den zu reinigenden Melder aus dem System.
2. Lösen Sie vorsichtig die Ausbaulaschen, die die Abdeckung an ihrem Platz halten, und nehmen Sie die Abdeckung des Melders ab.
3. Saugen Sie den Staub außen von der Abschirmung ab, ohne diese dafür auszubauen.
4. Nehmen Sie die Abschirmung vorsichtig aus der Meßkammer heraus. Ersatzsabschirmungen sind lieferbar.
5. Benutzen Sie einen Staubsauger und/oder saubere Druckluft, um Staub und Ablagerungen aus der Meßkammer und innerhalb der
Abschirmung zu entfernen.
6. Bauen Sie die Abschirmung wieder ein, in dem Sie den darauf befindlichen Pfeil mit dem Pfeil der Meßkammer in Übereinstimmung
bringen; schieben Sie die Abschirmung über die Kammer, üben Sie einen leichten Druck aus, um sie an ihrem Platz zu arretieren.
7. Setzen Sie die Melder-Abdeckung wieder auf. Richten Sie die LED auf die Abdeckeinheit aus und lassen Sie die Abdeckung
einschnappen; achten Sie dabei darauf, daß alle Ausbaulaschen ordnungsgemäß eingreifen.
8. Wenn Sie alle Melder gereinigt haben, schließen Sie die Stromversorgung wieder an den Überwachungskreis an, und testen. Sie
den Melder, wie unter TESTEN oben beschrieben.
WARNUNG - EINSCHRÄNKUNGEN FÜR RAUCHMELDER
Rauchmelder können nur funktionieren, wenn sie an eine betriebsbereite, kompatible Melderzentrale angeschlossen
sind.
Die Erkennungsmöglichkeiten sind für Rauchmelder begrenzt. Rauchmelder erkennen keinen Brand, der dort ausbricht,
wo der Rauch den Melder nicht erreicht, und unterschiedliche Rauchmelder reagieren auf diverse Arten von Rauch
unterschiedlich.
Rauchmelder haben keine unbegrenzte Lebensdauer, und wir empfehlen einen Austausch nach 10 Jahren.
Pittway Tecnologica Srl, Via Caboto 19/3, 34147 Trieste, ITALY
EL DETECTOR FOTOELECTRONICO DE HUMO ECO1003
8 - 30Vcc
45µA Típica @ 24VDC, 25°C
80mA (limitada por la central o la resistencia, opcional, colocada en la base)
Rearmado mediante supresión momentánea de la tensión de alimentación.
EINBAU- UND WARTUNGSANWEISUNGEN FÜR
FOTOELEKTRONISCHE RAUCHMELDER, MODELL ECO 1003
8 - 30 VDC
45 µA typisch @ 25VDC, 24°C
80 mA (begrenzt durch die BMZ oder den Widerstand im Sockel)
Wird durch kurzzeitige Unterbrechung der Stromversorgung zurückgesetzt.
© System Sensor 2006
I56-1653-012
