HF GRUNDLAGEN
HF Wellenband
Hochfrequenzgeräte (HF) nutzen Funkwellen, um in Form von
kodierten Funksignalen zu kommunizieren (Daten zu übermitteln
und zu erhalten). Das HF Wellenband (Teil des elektromagnetischen
Spektrums) liegt im Bereich weniger kHz bis hunderten von
GHz und kann in verschiedene Abschnitte mit unterschiedlichen
Funkeigenschaften und -fähigkeiten aufgeteilt werden.
Die Serie 200 Commercial RF Fire System nutzt einen Frequenzbereich
von ca. 868 MHz im UHF-Bereich (das untere Ende von Mikrowellen),
das entspricht einer Wellenlänge von 346 mm.
HF Systeme im Kurzbereich und niedriger Leistung werden bei vielen
Anwendungen immer beliebter. Im Bereich der Brandmelde- und
Sicherheitsprodukte kommen sie oft in provisorischen Installationen
oder Situationen zum Einsatz, wo Bauarbeiten und unschöne
Verkabelungen nicht toleriert werden können.
100kHz 10MHz
10kHz 1MHz 100MHz
VLF LF MF HF VHF UHF SHF EHF
Das HF Netzwerk
Serie 200 HF Geräte können Übermitteln und Empfangen, sie sind
Sender-Empfänger. Wenn zwei Geräte miteinander kommunizieren,
haben sie eine Verbindung aufgebaut - die Geräte an jedem Ende
der Verbindung stellen einen Knoten dar. Ein Satz von Geräten (oder
Knoten), die miteinander kommunizieren, werden Netzwerk genannt.

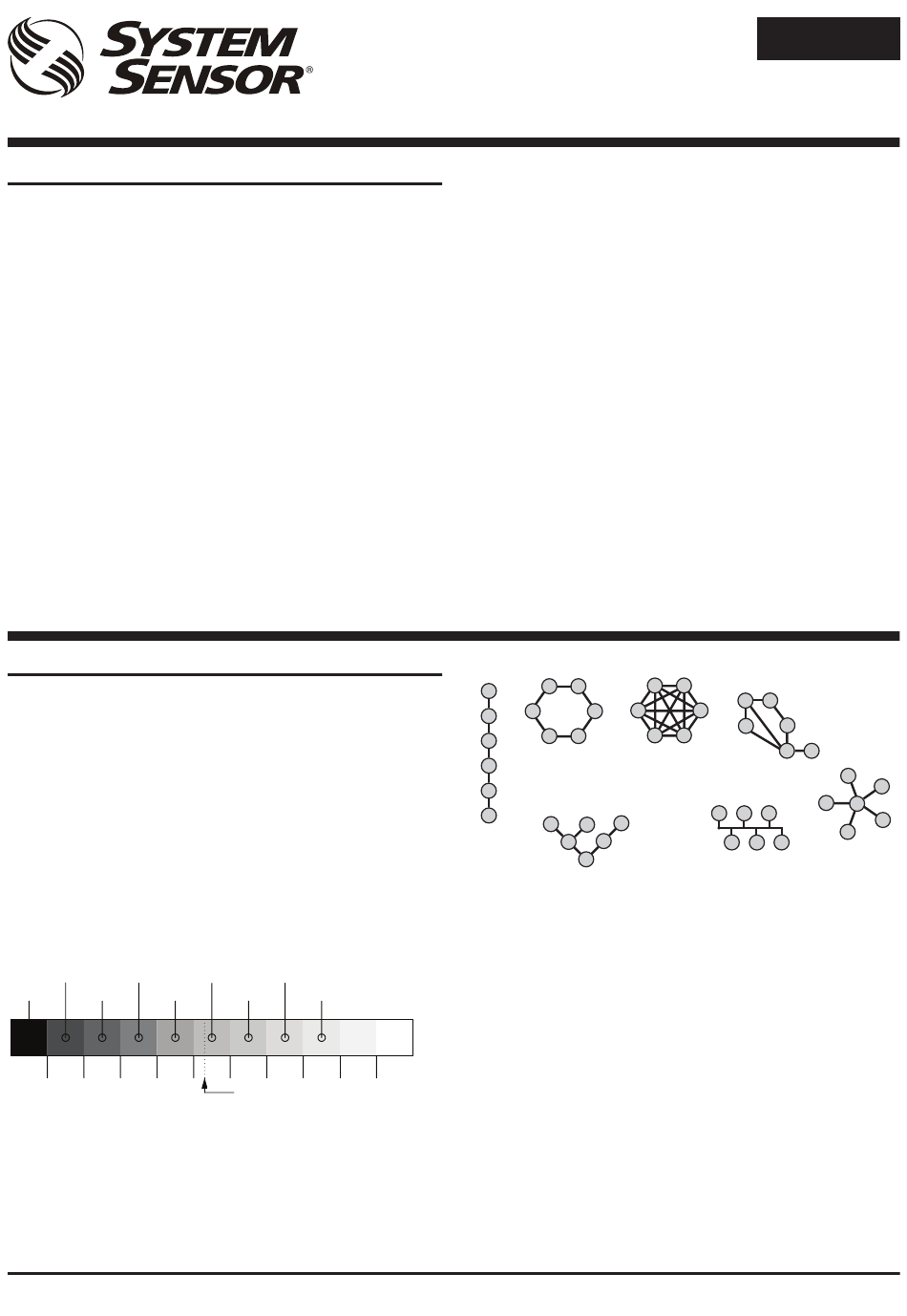

Es können breite Netzwerktopologien geben wie in untenstehenden
Beispielen gezeigt:
1GHz 100GHz
10GHz 1000GHz
THF IR
