BESCHREIBUNG

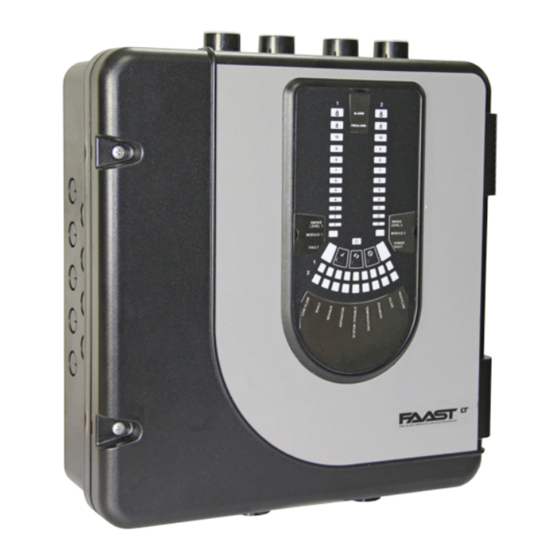

Die Serie LT FL01 gehört zur FAAST-Produktfamilie (Fire Alarm
Aspiration Sensing Technology
Raucherkennungssystem zum Einsatz für frühe und sehr frühe
Warnungen. Das System saugt kontinuierlich über eine Reihe von
Probenahmeöffnungen Luft aus der kontrollierten Umgebung an, um
diese Umgebung auf Rauchpartikel zu überprüfen.
FL01 bezeichnet die Stand-Alone-Version der Produktreihe FAAST LT
und ist in drei verschiedenen Modellen erhältlich:
FL0111E – mit einem Kanal und Laser-Rauchmelder
FL0112E – mit einen Kanal und zwei Laser-Rauchmeldern in einer
gemeinsamen Kammer zur Zufallserkennung
FL0122E – mit zwei Kanälen und zwei Laser-Rauchmeldern in
getrennten Kammern (Ein Rauchmelder für jeden Kanal)
Diese Anleitung enthält Informationen zur Montage und grundlegenden
Installation
unter
Verwendung
Geräts. Ausführlichere Informationen finden Sie in der erweiterten
Konfigurations- und Bedienungsanleitung der Produktreihe FAAST LT
(Referenz D200-100-00).
SPEZIFIKATION
Elektrische Daten
Spannungsbereich:
Versorgungsstrom:
Kanal 1:
2 Kanäle: 270 mA (typisch); 570 mA (max.)
Konfigurierbarer Eingang:
Aktivierungszeit:
Relaiskontaktwerte:
Umgebungswerte
Temperatur:
Relative Luftfeuchtigkeit:
IP-Schutzklasse:
Mechanische Daten
Äußere Abmessungen:
Verdrahtung:
Maximale Einzelrohrlänge:
Maximale verzweigte rohrlänge
Maximale Anzahl der Löcher:
Spezifikation zu den Rohren
(gemäß EN 54-20):
Äußerer Rohrdurchmesser:
Versandgewicht:
D200-101-00
EIGENSTÄNDIGE FAAST-LT-MODELLE FL0111E FL0112E FL0122E
). FAAST steht für ein fortschrittliches
®
der
Werkseinstellungen
18,5 - 31,5 V DC
170 mA (typisch); 360 mA (max.)
@ 24 VDC 25
C (ohne Alarmgeber)
o
@ 24 VDC 25
C (ohne Alarmgeber)
o
2 s (min.)
2,0 A bei 30 V DC; 0,5 A bei 30 V AC
-10 °C bis 55 °C
10 % bis 93 % (nicht kondensierend)
65
Siehe Abbildung 1
0,5 mm² bis 2 mm² (maximal)
100 m (Klassen B & C) 80 m (Klasse A)
160 m (2 x 80 m, Klasse C)
Siehe Tabelle 1A
gemäß EN 61386 (Druckfestigkeit 1,
Schlagfestigkeit 1, Temperatur 31)
(nominal) 25 mm oder 27 mm
6,5 kg (inklusive Melder)
FIRE ALARM ASPIRATION SENSING TECHNOLOGY
KURZANLEITUNG ZUR INSTALLATION
Abbildung 1: Abmessungen und Öffnungen
TEILELISTE
Beschreibung
FAAST LT-Einheit
Montagehalterung
Klemmleiste 3-polig
Klemmleiste 4-polig
Klemmleiste 2-polig
EOL-Widerstand 47 kΩ
USB-Kabel
des
Beschriftungsset für Bedienfeld
Schaltplanetikett
Installations-Kit-CD
Kurzanleitung zur Installation
Ansaugrauchmelder, die innerhalb der EU vertrieben und verwendet
werden, müssen der EU-Bauproduktrichtlinie (CPR) 305/2011
sowie der europäischen Produktnorm EN 54-20 entsprechen.
Die Produktreihe FAAST LT wurde gemäß den erforderlichen Normen
getestet und zertifiziert. Damit die Installation die Anforderungen der
CPR erfüllt, müssen die Anweisungen der vorliegenden Anleitung
genau eingehalten werden.
1
50 mm
50 mm
60 mm
110 mm
356 mm
zur Kabeldurchführung
Menge
1
1
6
1
3
2
1
1
1
1
1
Wichtiger Hinweis
D E U T S C H
®
44 mm
56 mm
135 mm
I56-3888-105
