INSTALLATIONS- UND WARTUNGSANLEITUNG

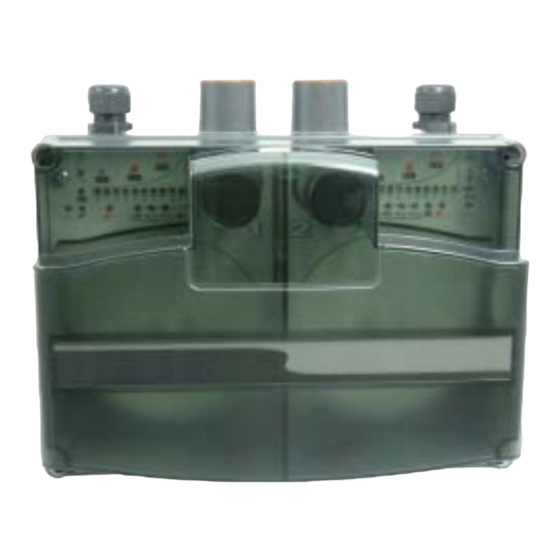

A200 SERIE RAUCHANSAUGMELDER
EINFÜHRUNG
Rauchansaugsysteme werden in vielen Ausschreibungen für
Brandmeldeanlagen aufgelistet, obwohl die von diesen
Geräten erreichte hohe Rauchempfindlichkeit einen unnötigen
wirtschaftlichen Kostenaufwand bedeutet. Das Rauchansaug-
system Serie A200 bietet hierzu eine perfekte Lösung.
Die Rauchansaugsysteme der Serie A200 sind als Ein- und
Zweikanal Ausführung, zur großflächigen Überwachung mit
Rauchansaugöffnungen
an
Brandmeldern, erhältlich.
Das Ein-Kanal-System A211E-LSR mit einem Ansaugrohr
standardmäßig mit einem M ausgerüstet, kann aber bei Bedarf
auch mit einem weiteren Lasermelder der Serie System
Sensor 7251 bestückt werden. Bei dem Einbau eines zweiten
Melders kann dieser über die Einstellung der Betriebsart
entweder mit der ODER-Funktion (ein Melder kann alarmieren)
oder mit der UND-Funktion betrieben werden (simuliert eine
Zweimeldungsabhängigkeit).
Das
Zwei-Kanal-System
Ansaugrohren
und je einem Lasermelder 7251 pro Kanal
ausgerüstet.
Der Hochleistungslüfter und die Luftstromüber-
wachungselektronik
gewährleisten
überwachten
Luftstrom,
Balkenanzeige inkl. einstellbaren Alarmschwellen für zu
hohen bzw. niedrigen Luftstrom angezeigt wird.
voreingestellte
Alarmschwellen
angezeigt werden.
Die Geräte der Serie A200 verfügen über einen integrierten
Luftfilter um Staubpartikel aus der angesaugten Raumluft zu
entfernen.
Ein USB-Anschluss (befindet sich auf der Unterseite des
Systems) kann zum Herunterladen von Daten, welche
innerhalb des Systems aufgezeichnet worden sind, genutzt
werden
(hierzu
ist
ein
erforderlich). Dies kann nützlich sein, um einzelne Ereignisse
und die Entwicklung über einen gewissen Zeitraum zu
beobachten.
Mit dem A211E-LSR System kann ein geschlossenes
Ansaugsystem realisiert werden, indem die angesaugte Luft
wieder in den Entnahmebereich zurückgeführt wird und somit
z.B.
besonders
für
den
(Gefängniszellen) oder Tiefkühlbereiche geeignet ist.
Der Melder kann so konfiguriert werden, dass er entweder als
selbstständiges
System
Relaiskontakte für die Feueralarm- und Störungsmeldung zur
Verfügung stellt, oder aber als Teilnehmer auf dem Ringbus
darstellt
und
mit
einer
Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy
Stelle
von
punktförmigen
A222E-LSR
ist
mit
einen
gleichmäßigen,
welcher
mit
der
10-stufigen
Über drei
können
Alarmmeldungen
zusätzliches
Softwareprogramm
Einsatz
in
Haftanstalten
arbeitet,
welches
potentialfreie
kompatiblen
adressierbaren
Brandmelderzentrale kommuniziert. Das Feuerrelais kann
dabei über den Ringbus von der Brandmelderzentrale
gesteuert werden.
Rauchansaugsysteme der A200 Serie werden über ein
externes 24 V DC Netzteil versorgt.
Durch den Einsatz eines Abluftrohres kann die Schutzart IP 65
erreicht
werden,
Umgebungsbedingungen und Anwendungen in denen eine
ordnungsgemäße Rohrinstallation durchgeführt wurde.
Ansaugrauchmelder die innerhalb nach Juni 2009 in der EU
wird
ausgeliefert
oder
Anforderungen EU Bauproduktenrichtlinie (89/106/EEC) und
der zugehörigen Europäischen Norm EN 54-20.
Dieses Produkt wurde geprüft und zertifiziert um eine
grundsätzliche
Richtlinien und Normen zu gewährleisten. Eine strikte
Einhaltung dieser Anleitung ist erforderlich um sicherzustellen,
zwei
dass die Anforderungen in allen Punkten ordnungsgemäß
befolgt werden.
TECHNISCHE DATEN
Anzahl Melder:
Filterung:
Luftstromüberwachung:
Relais Kontaktbelastung:
Versorgungsspannung:
Stromversorgung:
Max. Rohrlänge:
IP Schutzart:
Betriebstemperatur:
Luftfeuchtigkeit:
Sicherung Typ/Art:
1
0786
0786-CPD-20584
EN54-20 : 2006
Klasse A B und C
Ansaugrauchmelder
z.B.
für
den
Einsatz
Wichtiger Hinweis
installiert
werden
Konformität
zu
den
oben
1/2 Lasermelder (System Sensor
Typ 7251 erforderlich)
2-teiliger Staubfilter
Wärmelement, hohe und niedrige
Auslöseschwelle,
10-Element optische
Balkenanzeige
Ringbus-Störungsmeldung.
1 A @ 30V DC
24V DC (Nennspannung) 18-30V
DC (12W Minimum)
120 mA - 500 mA abhängig von der
Lüfterdrehzahl und Versorgungs-
spannung.
350mA@24V
ohne
(Siehe
Tabelle
Stromaufnahme/Lüfterdrehzahl)
1 Kanal - 100 Meter
2 Kanal - 2 x 100 Meter
IP23 / IP65 optional
-10°C bis 55°C
10 bis 93% RH (ohne Betauung)
„T" Miniatursicherung 1,25A, Anti-
Surge
© System Sensor 2011 I56-2624-012DE
in
kritischen
müssen
den
aufgeführten
Max.
Strom
Ansaugrohr
4
für
typ.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für System Sensor A211E-LSR

  • Seite 1 350mA@24V ohne Ansaugrohr (Siehe Tabelle für typ. Mit dem A211E-LSR System kann ein geschlossenes Stromaufnahme/Lüfterdrehzahl) Ansaugsystem realisiert werden, indem die angesaugte Luft wieder in den Entnahmebereich zurückgeführt wird und somit Max. Rohrlänge: 1 Kanal - 100 Meter z.B. besonders für...
  • Seite 2: Installation

    INSTALLATION mit Pressluft vor der endgültigen Installation um alle Rückstände aus dem Rohrinneren zu entfernen. Bei der üblichen Montage, mit der Hinweis: Dieses Produkt muss durch einen qualifizierten Errichter Befestigung des Ansaugrohres an der Deckenfläche ist darauf zu unter Einhaltung aller lokalen und nationalen Richtlinien und Auflagen achten, dass die Ansaugstellen alle nach unten ausgerichtet sind damit installiert werden.
  • Seite 3 Nach der Adresseinstellung, kann der Melder auf den Sockel die 24 VDC Spannungsversorgung geführt werden. aufgesetzt und im Uhrzeigersinn eingedreht bis er in die Führung Abbildung 4: A200 Serie - Verdrahtung einrastet. Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy © System Sensor 2011 I56-2624-012DE...
  • Seite 4 EINGABE RELAISAUSGÄNGE VENTILATOR- KANAL NICHT STÖRUNG AKTIV RAUCHMELDER- STÖRUNG MELDER MELDER KANAL 1 KANAL 2 FRONTANSICHT DES A211E-LSR Abbildung 6a: Anzeigefunktionen – einkanalige Ausführung: RAUCHPEGEL- ODER LUFTSTROMGESCHWINDIGKEITSANZEIGE- LUFTLEITUNGSEINGANG ZU NIEDRIGER VOLUMENSTROM BRANDMELDE-LED MELDER- ZU HOHER BETRIEBS- RÜCKSETZEN VOLUMENSTROM NETZ EIN...
  • Seite 5: Allgemeine Angaben

    „1" höhere Adresse als der in Position 1 befindlichen Melder die Melder einen automatischen Test durchlaufen. Die Konfigurationsfunktionen sind der Reihe nach in Tabelle 1 angegeben. Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy © System Sensor 2011 I56-2624-012DE...
  • Seite 6 Tabelle 1: A222E-LSR Einrichtungsverfahren D200-40-00 Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy...
  • Seite 7 Tabelle 1a: A211E-LSR Konfigurationsverfahren Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy © System Sensor 2011 I56-2624-012DE...
  • Seite 8 Hinweis: Sollten Änderungen am Rohrleitungsnetz oder an Hinweise zur Inbetriebnahme der Ventilatoreinstellung vorgenommen werden, so ist Vor der Luftstrom Kalibrierung und den Prüfungen muss die notwendig, Rauchansaugsystem Lüfterdrehzahl, Luftstromgrenzen Luftstrom- abzugleichen – und zwar gemäß Schritt 18 in Tabelle 1 empfindlichkeit für jede Installation eingestellt werden.
  • Seite 9: Wartung

    Jede Abweichung von der Standardkonfiguration oder den oben beschriebenen Einstellungen sollte mit der HINWEISE ZUR SICHEREN VERWENDUNG VON LASERN System Sensor Software „Berechnung der Ansaugrohre” Der Laserrauchmelder 7251 ist ein Laserprodukt der Klasse 1. überprüft werden (vorfügbar bei Ihrem Lieferanten).
  • Seite 10 ANHANG Rauch tritt an dieser Stelle ein Hier finden Sie genauere Angaben, die Ihnen bei der Planung des Rauchansaug- systems helfen sollen, darunter: Grundprinzipien eines Rauchansaugsystems Beispiele für die Einrichtung typischer Systeme Verzeichnis erhältlicher Rohrteile Das Rohrleitungsnetz ist genauso wichtig wie der Melder, wenn es darum geht, eine zuverlässige und kontinuierliche Luftprobe bereit zu stellen, die überwacht werden kann.
  • Seite 11 Luftströmungsmuster, die Zirkulationsrate und darüber, ob der Luftstrom an einem Frühwarneigenschaften des Systems zunichte machen. bestimmten Punkt zum Stillstand kommt. Andere Faktoren, die es zu berücksichtigen gilt, sind: System Sensor empfiehlt die Verwendung von ABS-Rohren aufgrund ihrer Robustheit und Wärmebeständigkeit. Die Rohrabschnitte sind mit einem ·...
  • Seite 12 2. KONFIGURATION DES Die Standardeinstellung für die unteren und oberen Luftschwellen sind werkseitig bereits voreingestellt in müssen in der Regel nicht geändert RAUCHANSAUGSYSTEMS werden. Nachfolgend sind einige typische Beispiele für die erforderliche Tabelle 2.1: T Stücken Rohrinstallation – Systemgrenzen Rohrkonfiguration A200E Systems.
  • Seite 13 2 x 2 x 50 2 x 2 x 6 den Rohren 10m 1,5m 10 m Endloch Rohrlänge ab 4m von Biegung Biegung 34m zur ersten Ansaugstelle Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy © System Sensor 2011 I56-2624-012DE...
  • Seite 14: Übersicht Der Zubehörteile

    3. ÜBERSICHT DER ZUBEHÖRTEILE Folgendes Zubehör kann bestellt werden: Zubehör für 25mm Rohr Beschreibung 02-1001-25 Muffe 02-1002-25 Bogen 90 Grad 02-1003-25 Bogen 45 Grad 02-1005-25 Verschraubung 02-1006-25 Endkappe mit Bohrung 02-1007-25 T-Stück VSP-850G Filtereinheit für schwierige Umgebungsbedingungen VSP-855-4 Ersatzfilterelement für 02-FLU2 (x4) 02-1008-15 Ansaugstellenkit für Deckendurchführung mit Deckenbündiger Ansaugstelle (T-Stück &...
  • Seite 15: Ungewöhnliche Anwendungen

    In einem Kühlraum ist es normalerweise nicht nötig, ein Heizelement zu verwenden, so dass nur ein Wasserabscheider für das Kondenswasser verwendet werden sollte. Abbildung 4.4.1: Hohe Decken Bespiel 1 Pittway Tecnologica S.r.l, Via Caboto 19/3, 34147 Trieste, Italy © System Sensor 2011 I56-2624-012DE...
  • Seite 16 Bei der zweiten Variante laufen die Rohre parallel zum Dach. Auch hier dürfen die Rohre nicht mehr als 10m Abstand haben und die einzelnen Bohrungen dürfen einen Abstand von 10m nicht überschreiten. Weiterhin darf der Abstand zur Decke 600mm nicht überschreiten. Rohre laufen längs des Dachs (Parallel zum Dachfirst) Max.
