WCS-PG210
Inbetriebnahme
6
Inbetriebnahme
6.1
Leitungsführung im RS 485-Bus
Die Datenkabel sollen vom ersten bis zum letzten Busteilnehmer eine Linienverbindung bilden.
Diese Linienverbindung muss mit einem Abschlusswiderstand enden.
Falls nur ein Lesekopf angeschlossen ist, befindet sich ein Gerät am Anfang und ein Gerät am
Ende der Datenleitung.
Lesekopf
Interface oder Steuerung

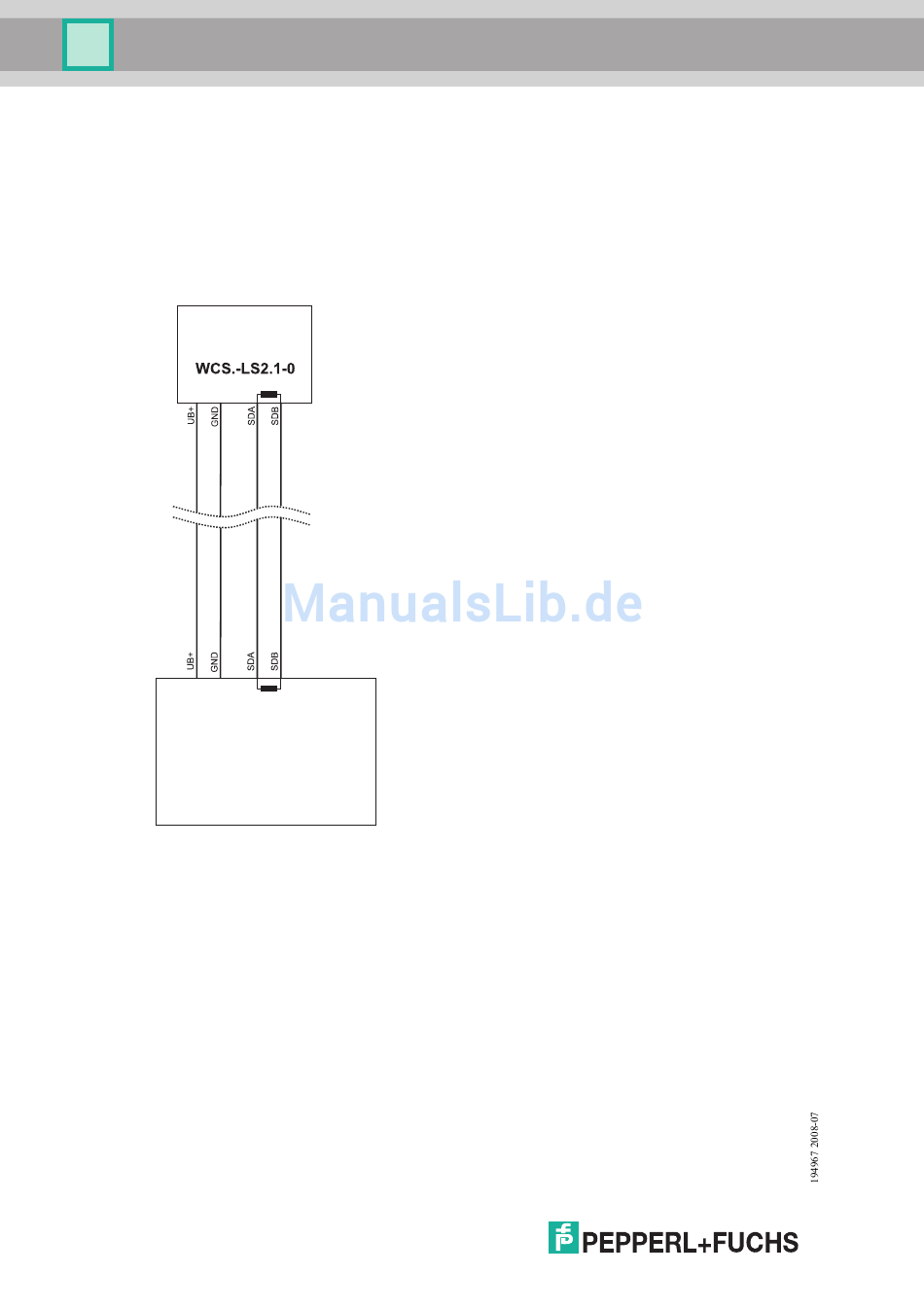

Bild 6.1: Anschluss von einem Lesekopf
10
(SPS)
