WCS-PG210
Inbetriebnahme
Falls zwei Leseköpfe an einem Interfacemodul angeschlossen werden, gibt es zwei
Verdrahtungsvarianten:
•
Variante A:
Bei beiden Leseköpfen ist der RS 485-Abschlusswiderstand aktiviert. Je ein Lesekopf
befindet sich am Anfang und am Ende der Datenleitung. Das Interfacemodul liegt
dazwischen und erhält keinen Abschlusswiderstand. Jeder Lesekopf wird mit einem
separaten Datenkabel am Interfacemodul angeschlossen.
Lesekopf
Interface oder Steuerung
(SPS)

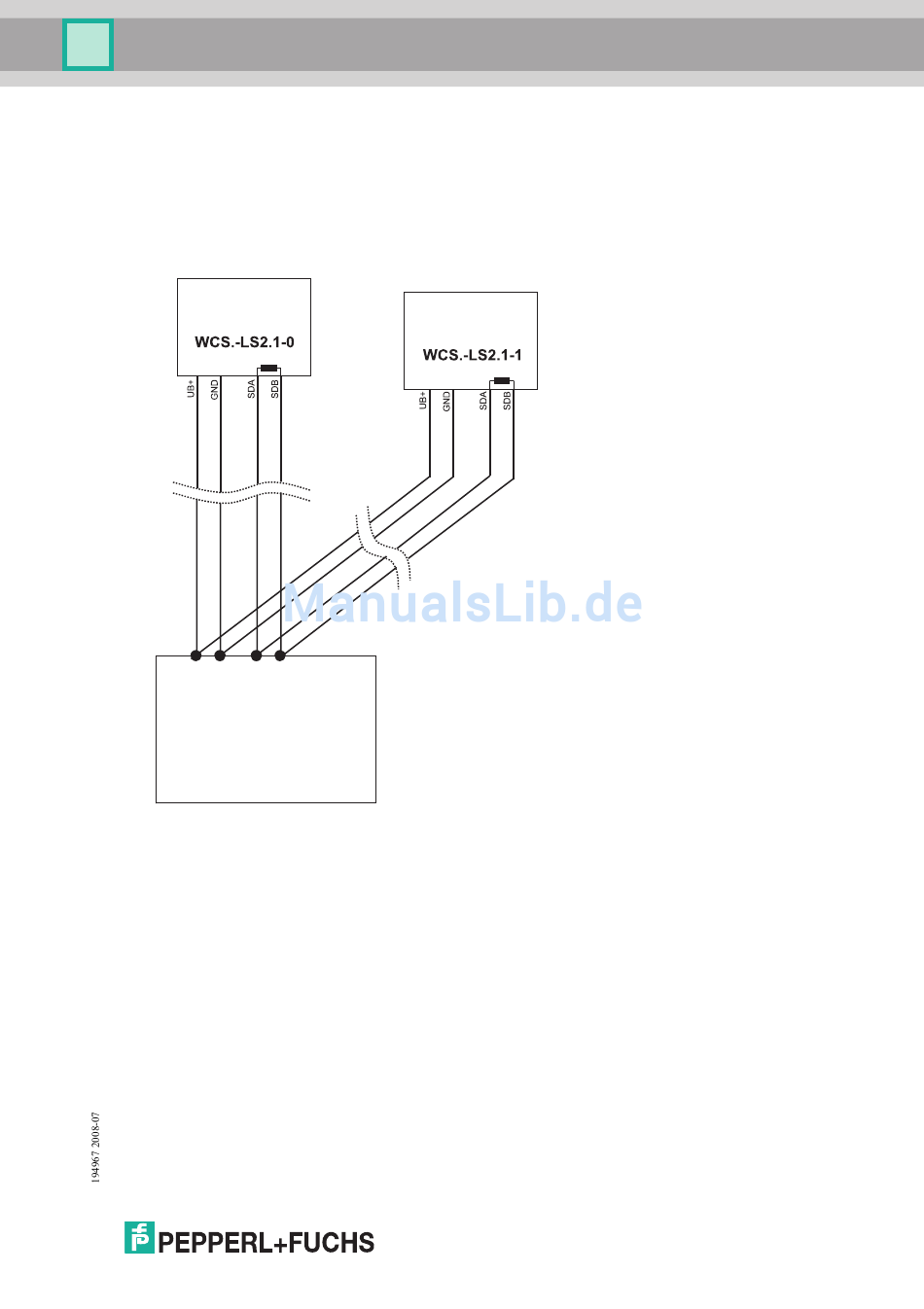

Bild 6.2: Anschluss von zwei Leseköpfen, Variante A
Lesekopf
