WCS-PG210
Inbetriebnahme
Variante B:
Das Interfacemodul befindet sich am Anfang der Datenleitung und benötigt den RS 485-
Abschlusswiderstand. Der Lesekopf befindet sich am Ende der Datenleitung, ebenfalls mit
aktiviertem RS 485-Abschlusswiderstand. Der Lesekopf wird über eine kurze Stichleitung
(Länge<1 m) an die Linienverbindung zwischen Interfacemodul und erstem Lesekopf
angeschlossen. Für den Anschluss der Stichleitung verwenden Sie das Busterminal
BT111.
Lesekopf
Interface oder Steuerung

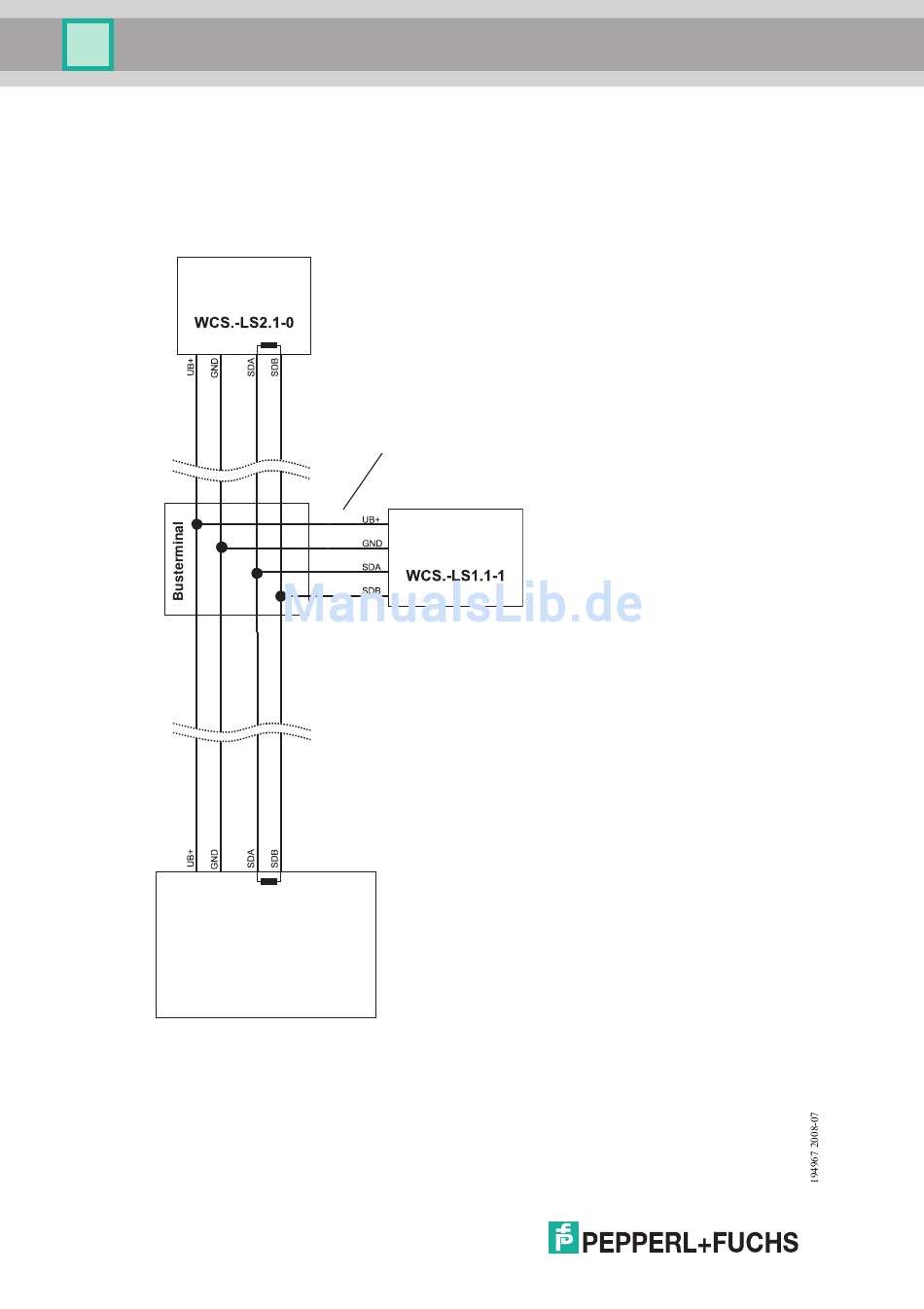

Bild 6.3: Anschluss von zwei Leseköpfen, Variante B
Sie entscheiden in Abhängigkeit der Anwendung, welche Verdrahtungsvariante günstiger ist.
12
Stichleitung (max. 1 m)
(SPS)
Lesekopf
