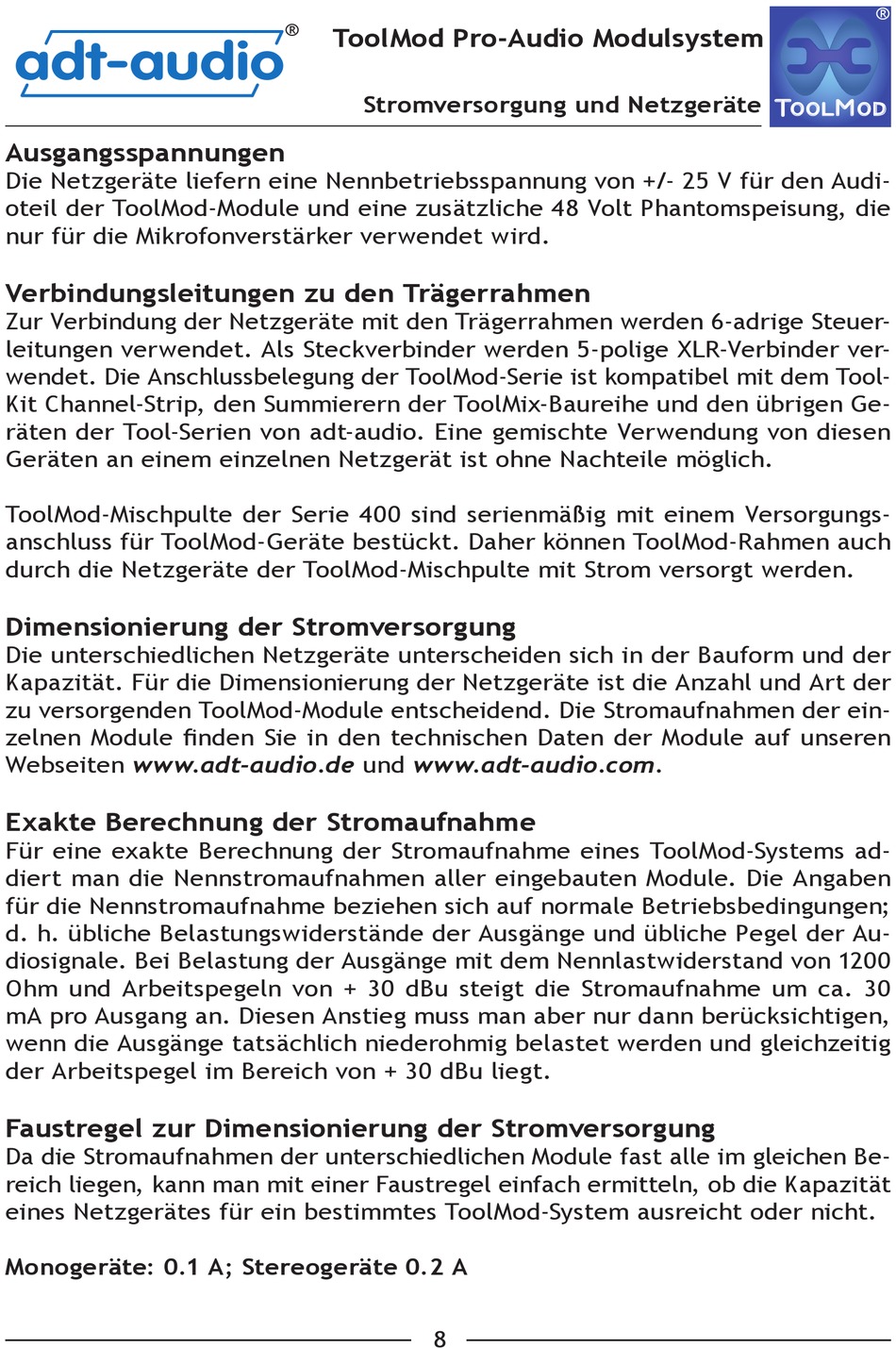

Stromversorgung und Netzgeräte


Ausgangsspannungen

Die Netzgeräte liefern eine Nennbetriebsspannung von +/- 25 V für den Audi-
oteil der ToolMod-Module und eine zusätzliche 48 Volt Phantomspeisung, die
nur für die Mikrofonverstärker verwendet wird.
Verbindungsleitungen zu den Trägerrahmen
Zur Verbindung der Netzgeräte mit den Trägerrahmen werden 6-adrige Steuer-
leitungen verwendet. Als Steckverbinder werden 5-polige XLR-Verbinder ver-
wendet. Die Anschlussbelegung der ToolMod-Serie ist kompatibel mit dem Tool-
Kit Channel-Strip, den Summierern der ToolMix-Baureihe und den übrigen Ge-
räten der Tool-Serien von adt-audio. Eine gemischte Verwendung von diesen
Geräten an einem einzelnen Netzgerät ist ohne Nachteile möglich.
ToolMod-Mischpulte der Serie 400 sind serienmäßig mit einem Versorgungs-
anschluss für ToolMod-Geräte bestückt. Daher können ToolMod-Rahmen auch
durch die Netzgeräte der ToolMod-Mischpulte mit Strom versorgt werden.

Dimensionierung der Stromversorgung

Die unterschiedlichen Netzgeräte unterscheiden sich in der Bauform und der
Kapazität. Für die Dimensionierung der Netzgeräte ist die Anzahl und Art der
zu versorgenden ToolMod-Module entscheidend. Die Stromaufnahmen der ein-
zelnen Module finden Sie in den technischen Daten der Module auf unseren
Webseiten www.adt-audio.de und www.adt-audio.com.

Exakte Berechnung der Stromaufnahme

Für eine exakte Berechnung der Stromaufnahme eines ToolMod-Systems ad-
diert man die Nennstromaufnahmen aller eingebauten Module. Die Angaben
für die Nennstromaufnahme beziehen sich auf normale Betriebsbedingungen;
d. h. übliche Belastungswiderstände der Ausgänge und übliche Pegel der Au-
diosignale. Bei Belastung der Ausgänge mit dem Nennlastwiderstand von 1200
Ohm und Arbeitspegeln von + 30 dBu steigt die Stromaufnahme um ca. 30
mA pro Ausgang an. Diesen Anstieg muss man aber nur dann berücksichtigen,
wenn die Ausgänge tatsächlich niederohmig belastet werden und gleichzeitig
der Arbeitspegel im Bereich von + 30 dBu liegt.

Faustregel zur Dimensionierung der Stromversorgung

Da die Stromaufnahmen der unterschiedlichen Module fast alle im gleichen Be-
reich liegen, kann man mit einer Faustregel einfach ermitteln, ob die Kapazität
eines Netzgerätes für ein bestimmtes ToolMod-System ausreicht oder nicht.
Monogeräte: 0.1 A; Stereogeräte 0.2 A
