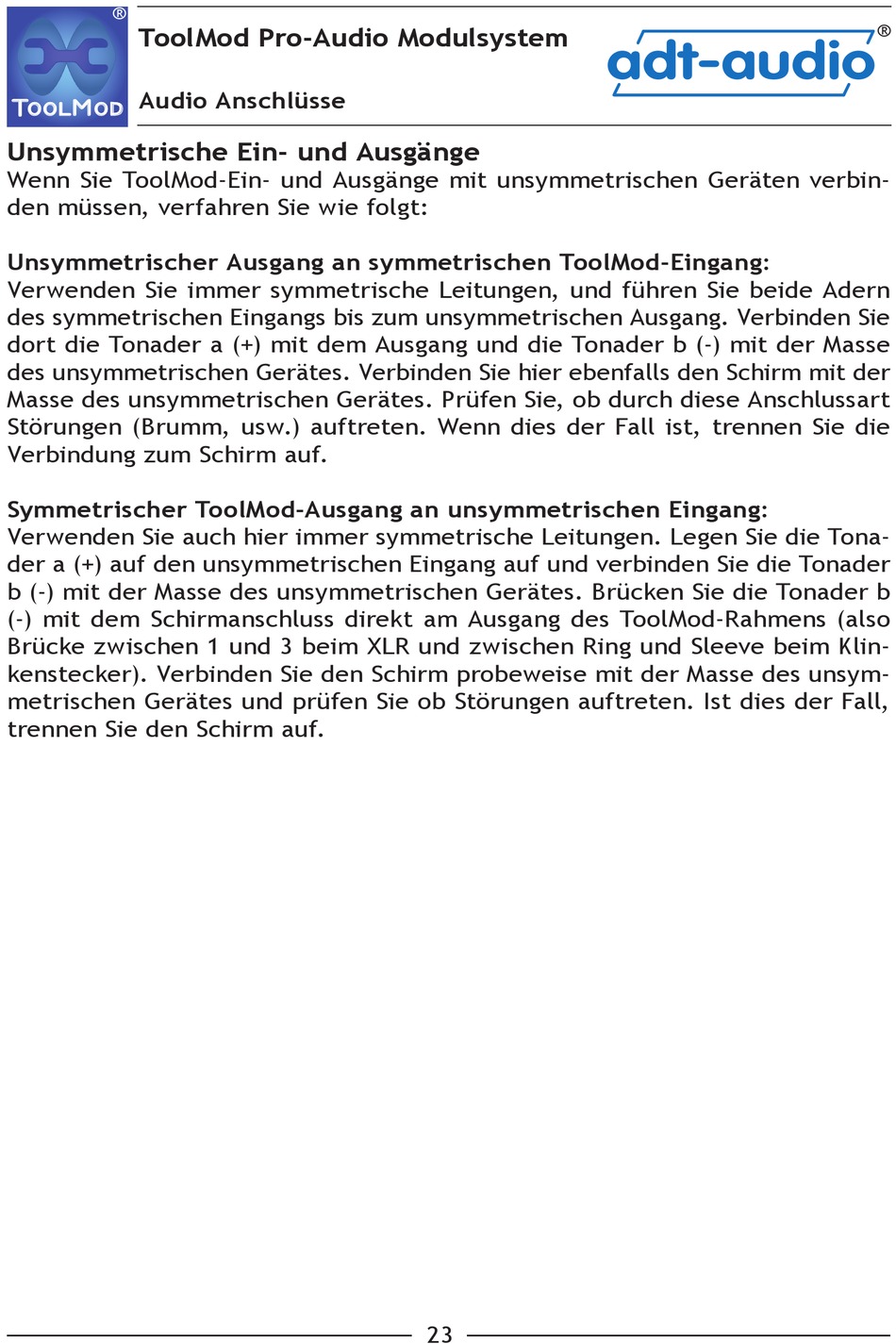

ToolMod Pro-Audio Modulsystem
adt-audio
Audio Anschlüsse

Unsymmetrische Ein- und Ausgänge
Wenn Sie ToolMod-Ein- und Ausgänge mit unsymmetrischen Geräten verbin-
den müssen, verfahren Sie wie folgt:
Unsymmetrischer Ausgang an symmetrischen ToolMod-Eingang:
Verwenden Sie immer symmetrische Leitungen, und führen Sie beide Adern
des symmetrischen Eingangs bis zum unsymmetrischen Ausgang. Verbinden Sie
dort die Tonader a (+) mit dem Ausgang und die Tonader b (-) mit der Masse
des unsymmetrischen Gerätes. Verbinden Sie hier ebenfalls den Schirm mit der
Masse des unsymmetrischen Gerätes. Prüfen Sie, ob durch diese Anschlussart
Störungen (Brumm, usw.) auftreten. Wenn dies der Fall ist, trennen Sie die
Verbindung zum Schirm auf.
Symmetrischer ToolMod-Ausgang an unsymmetrischen Eingang:
Verwenden Sie auch hier immer symmetrische Leitungen. Legen Sie die Tona-
der a (+) auf den unsymmetrischen Eingang auf und verbinden Sie die Tonader
b (-) mit der Masse des unsymmetrischen Gerätes. Brücken Sie die Tonader b
(-) mit dem Schirmanschluss direkt am Ausgang des ToolMod-Rahmens (also
Brücke zwischen 1 und 3 beim XLR und zwischen Ring und Sleeve beim Klin-
kenstecker). Verbinden Sie den Schirm probeweise mit der Masse des unsym-
metrischen Gerätes und prüfen Sie ob Störungen auftreten. Ist dies der Fall,
trennen Sie den Schirm auf.
23
