ToolMod Pro-Audio Modulsystem
adt-audio
Stromversorgung und Netzgeräte

spezielle Kabel oder Verteilerboxen erforderlich sind. Alle Kabel sind als Ver-
längerungskabel mit Stecker und Kupplung ausgeführt, wodurch sich der rich-
tige Anschluss automatisch ergibt. Das Foto zeigt die Rückwand eines 1HE-
ToolMod-Rahmens.

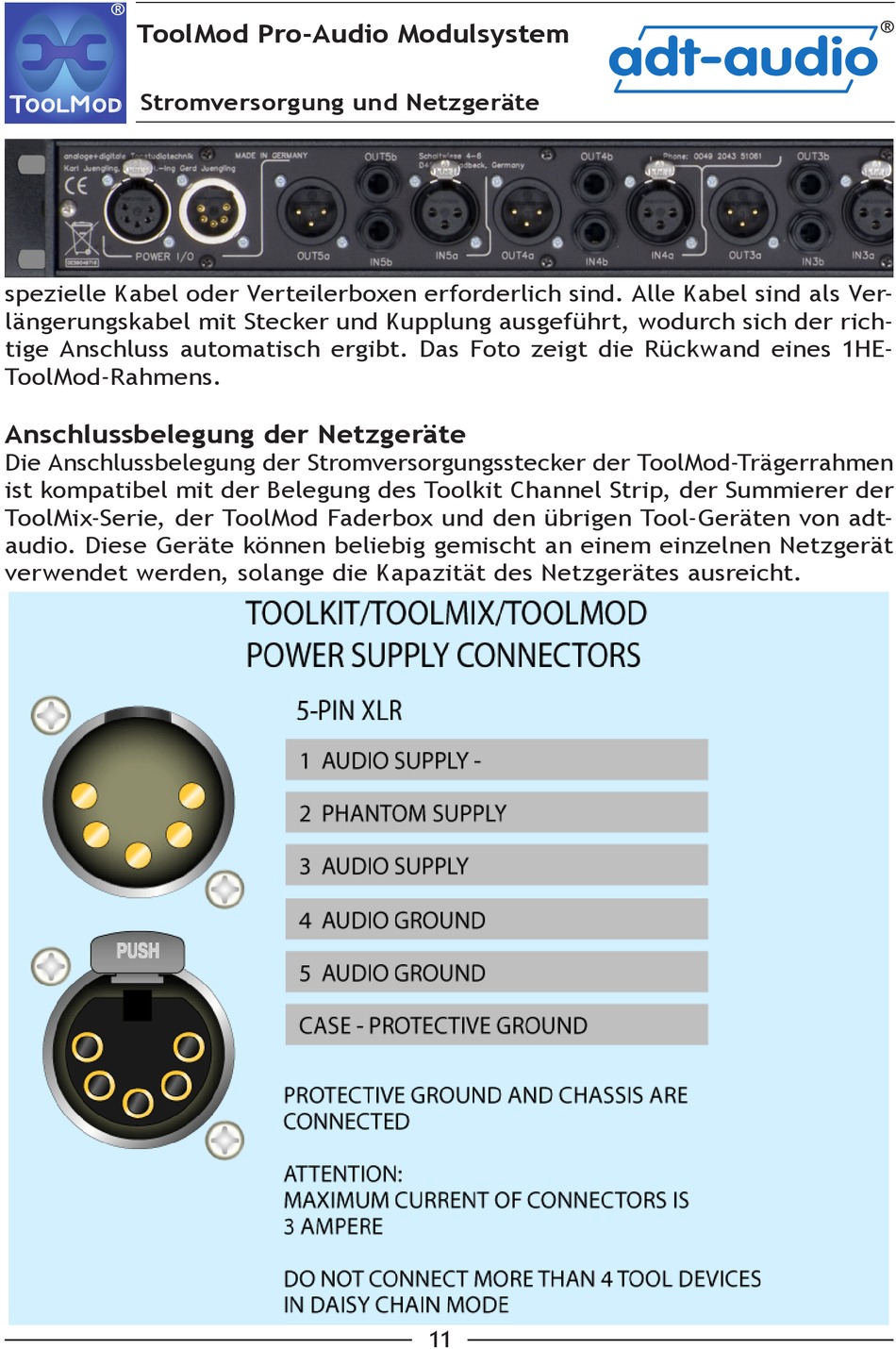

Anschlussbelegung der Netzgeräte
Die Anschlussbelegung der Stromversorgungsstecker der ToolMod-Trägerrahmen
ist kompatibel mit der Belegung des Toolkit Channel Strip, der Summierer der
ToolMix-Serie, der ToolMod Faderbox und den übrigen Tool-Geräten von adt-
audio. Diese Geräte können beliebig gemischt an einem einzelnen Netzgerät
verwendet werden, solange die Kapazität des Netzgerätes ausreicht.
11
