ToolMod Pro-Audio Modulsystem
adt-audio
1HE-Rahmen mit Netzteil


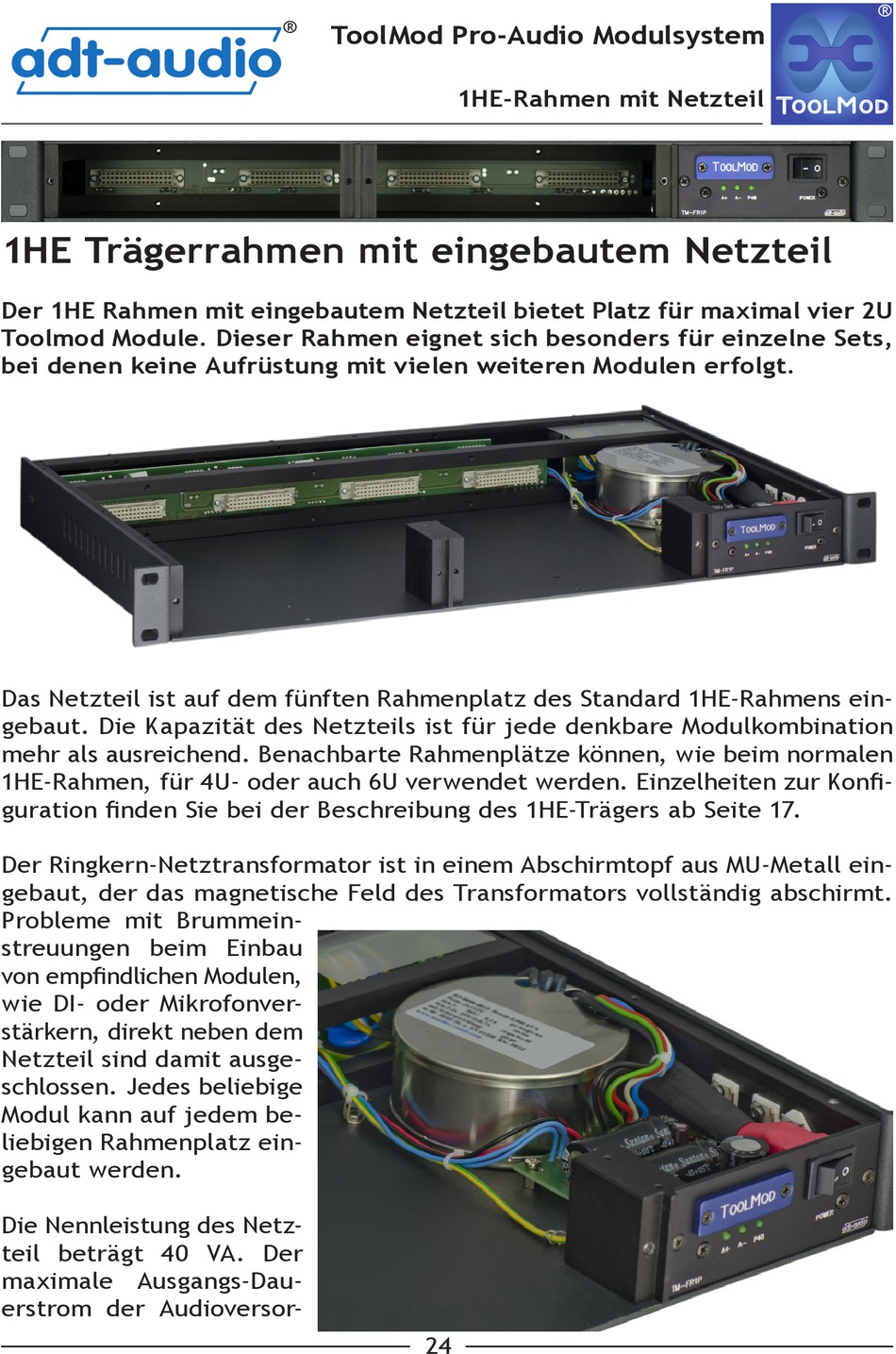

1HE Trägerrahmen mit eingebautem Netzteil
Der 1HE Rahmen mit eingebautem Netzteil bietet Platz für maximal vier 2U
Toolmod Module. Dieser Rahmen eignet sich besonders für einzelne Sets,
bei denen keine Aufrüstung mit vielen weiteren Modulen erfolgt.
Das Netzteil ist auf dem fünften Rahmenplatz des Standard 1HE-Rahmens ein-
gebaut. Die Kapazität des Netzteils ist für jede denkbare Modulkombination
mehr als ausreichend. Benachbarte Rahmenplätze können, wie beim normalen
1HE-Rahmen, für 4U- oder auch 6U verwendet werden. Einzelheiten zur Konfi-
guration finden Sie bei der Beschreibung des 1HE-Trägers ab Seite 17.
Der Ringkern-Netztransformator ist in einem Abschirmtopf aus MU-Metall ein-
gebaut, der das magnetische Feld des Transformators vollständig abschirmt.
Probleme mit Brummein-
streuungen beim Einbau
von empfindlichen Modulen,
wie DI- oder Mikrofonver-
stärkern, direkt neben dem
Netzteil sind damit ausge-
schlossen. Jedes beliebige
Modul kann auf jedem be-
liebigen Rahmenplatz ein-
gebaut werden.
Die Nennleistung des Netz-
teil beträgt 40 VA. Der
maximale Ausgangs-Dau-
erstrom der Audioversor-
24
