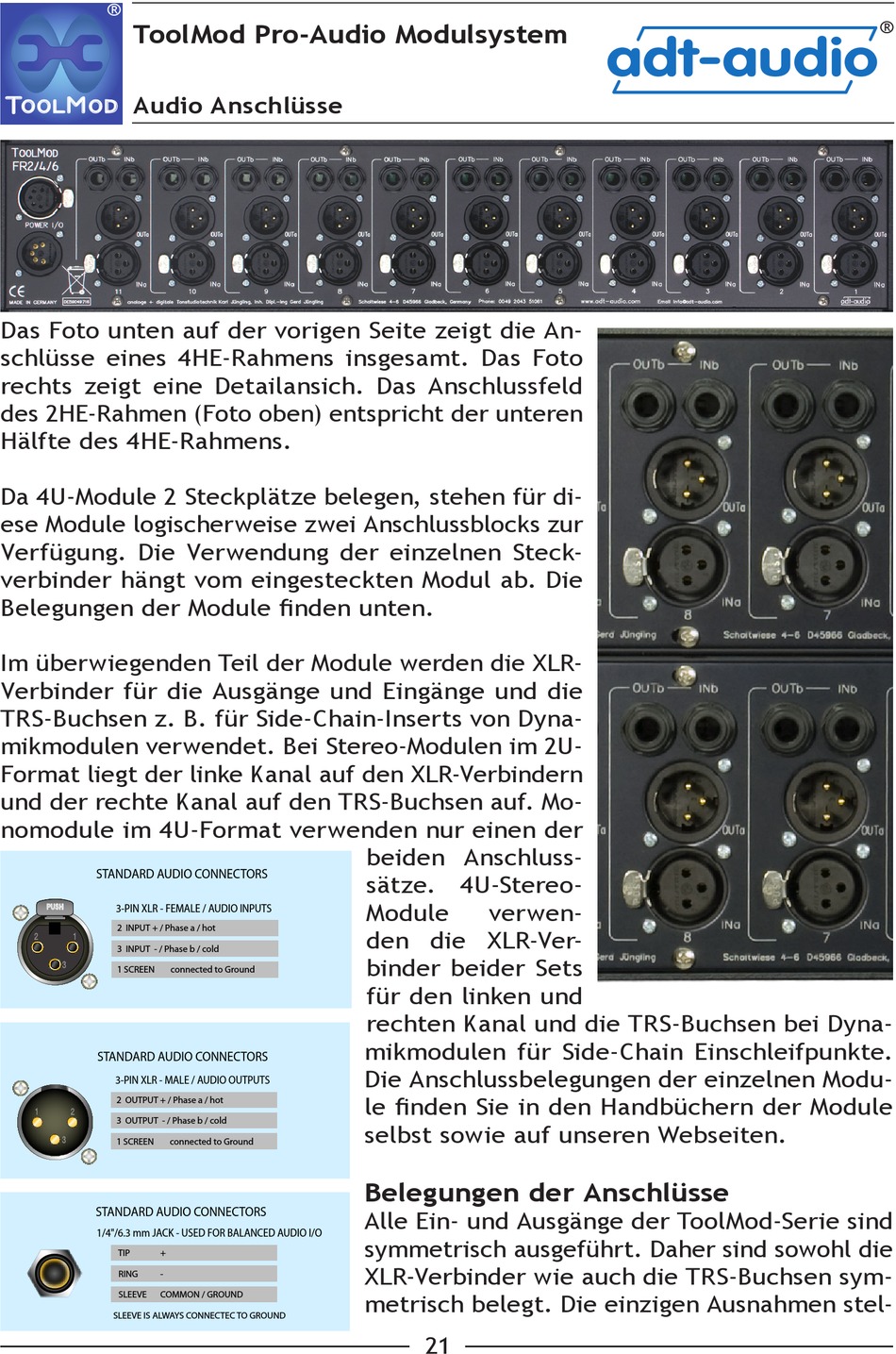

ToolMod Pro-Audio Modulsystem
 Audio Anschlüsse
Das Foto unten auf der vorigen Seite zeigt die An-
schlüsse eines 4HE-Rahmens insgesamt. Das Foto
rechts zeigt eine Detailansich. Das Anschlussfeld
des 2HE-Rahmen (Foto oben) entspricht der unteren
Hälfte des 4HE-Rahmens.
Da 4U-Module 2 Steckplätze belegen, stehen für di-
ese Module logischerweise zwei Anschlussblocks zur
Verfügung. Die Verwendung der einzelnen Steck-
verbinder hängt vom eingesteckten Modul ab. Die
Belegungen der Module finden unten.
Im überwiegenden Teil der Module werden die XLR-
Verbinder für die Ausgänge und Eingänge und die
TRS-Buchsen z. B. für Side-Chain-Inserts von Dyna-
mikmodulen verwendet. Bei Stereo-Modulen im 2U-
Format liegt der linke Kanal auf den XLR-Verbindern
und der rechte Kanal auf den TRS-Buchsen auf. Mo-
nomodule im 4U-Format verwenden nur einen der
STANDARD AUDIO CONNECTORS
3-PIN XLR - FEMALE / AUDIO INPUTS
2 INPUT + / Phase a / hot
3 INPUT - / Phase b / cold
1 SCREEN connected to Ground
STANDARD AUDIO CONNECTORS
3-PIN XLR - MALE / AUDIO OUTPUTS
2 OUTPUT + / Phase a / hot
3 OUTPUT - / Phase b / cold
1 SCREEN connected to Ground
STANDARD AUDIO CONNECTORS
1/4"/6.3 mm JACK - USED FOR BALANCED AUDIO I/O
TIP +
RING -
SLEEVE COMMON / GROUND
SLEEVE IS ALWAYS CONNECTEC TO GROUND
beiden Anschluss-
sätze. 4U-Stereo-
Module verwen-
den die XLR-Ver-
binder beider Sets
für den linken und
rechten Kanal und die TRS-Buchsen bei Dyna-
mikmodulen für Side-Chain Einschleifpunkte.
Die Anschlussbelegungen der einzelnen Modu-
le finden Sie in den Handbüchern der Module
selbst sowie auf unseren Webseiten.
Belegungen der Anschlüsse
Alle Ein- und Ausgänge der ToolMod-Serie sind
symmetrisch ausgeführt. Daher sind sowohl die
XLR-Verbinder wie auch die TRS-Buchsen sym-
metrisch belegt. Die einzigen Ausnahmen stel-
21
