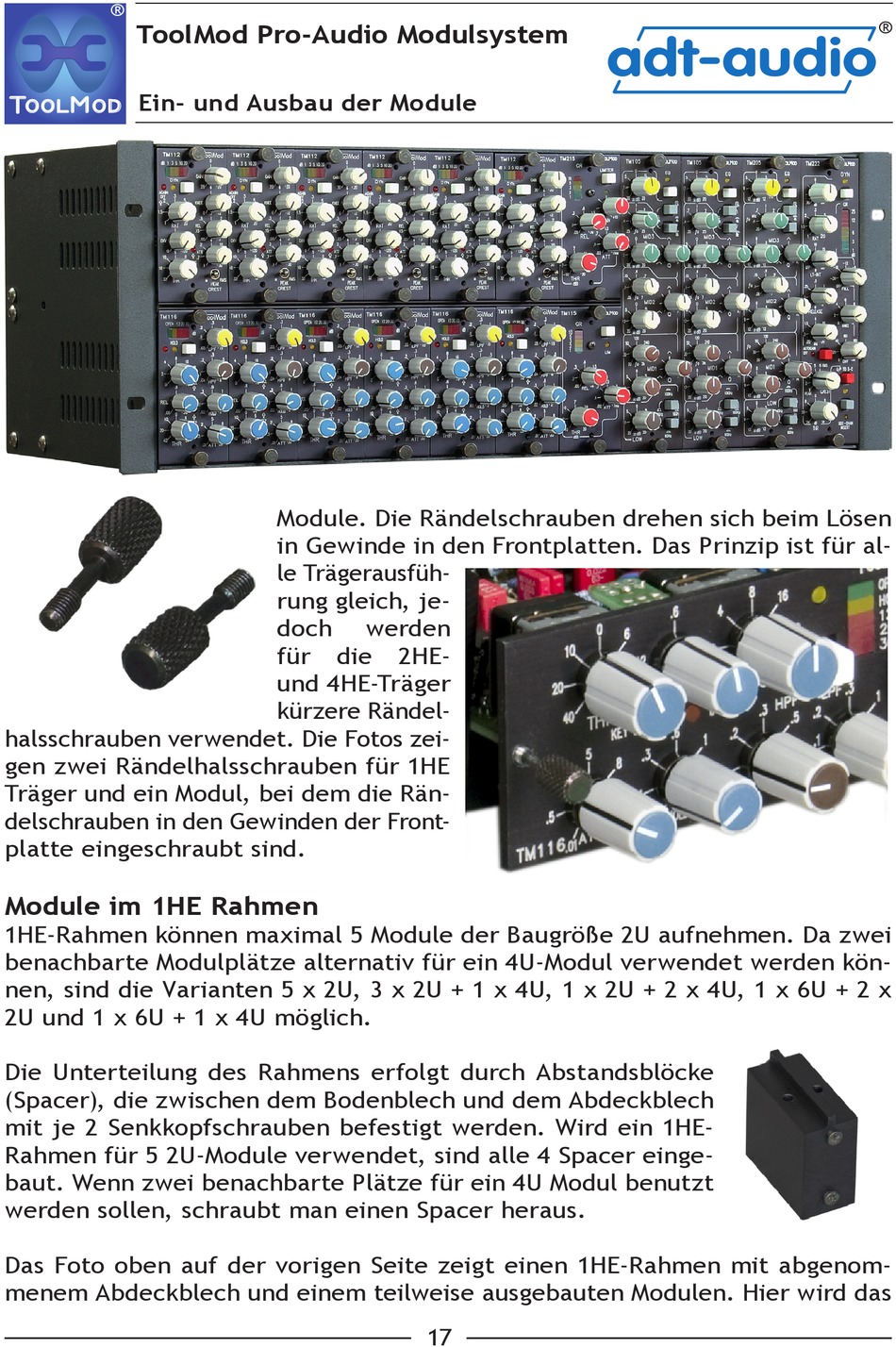

ToolMod Pro-Audio Modulsystem
Ein- und Ausbau der Module

halsschrauben verwendet. Die Fotos zei-
gen zwei Rändelhalsschrauben für 1HE
Träger und ein Modul, bei dem die Rän-
delschrauben in den Gewinden der Front-
platte eingeschraubt sind.
Module im 1HE Rahmen
1HE-Rahmen können maximal 5 Module der Baugröße 2U aufnehmen. Da zwei
benachbarte Modulplätze alternativ für ein 4U-Modul verwendet werden kön-
nen, sind die Varianten 5 x 2U, 3 x 2U + 1 x 4U, 1 x 2U + 2 x 4U, 1 x 6U + 2 x
2U und 1 x 6U + 1 x 4U möglich.
Die Unterteilung des Rahmens erfolgt durch Abstandsblöcke
(Spacer), die zwischen dem Bodenblech und dem Abdeckblech
mit je 2 Senkkopfschrauben befestigt werden. Wird ein 1HE-
Rahmen für 5 2U-Module verwendet, sind alle 4 Spacer einge-
baut. Wenn zwei benachbarte Plätze für ein 4U Modul benutzt
werden sollen, schraubt man einen Spacer heraus.
Das Foto oben auf der vorigen Seite zeigt einen 1HE-Rahmen mit abgenom-
menem Abdeckblech und einem teilweise ausgebauten Modulen. Hier wird das
Module. Die Rändelschrauben drehen sich beim Lösen
in Gewinde in den Frontplatten. Das Prinzip ist für al-
le Trägerausfüh-
rung gleich, je-
doch werden
für die 2HE-
und 4HE-Träger
kürzere Rändel-
17
