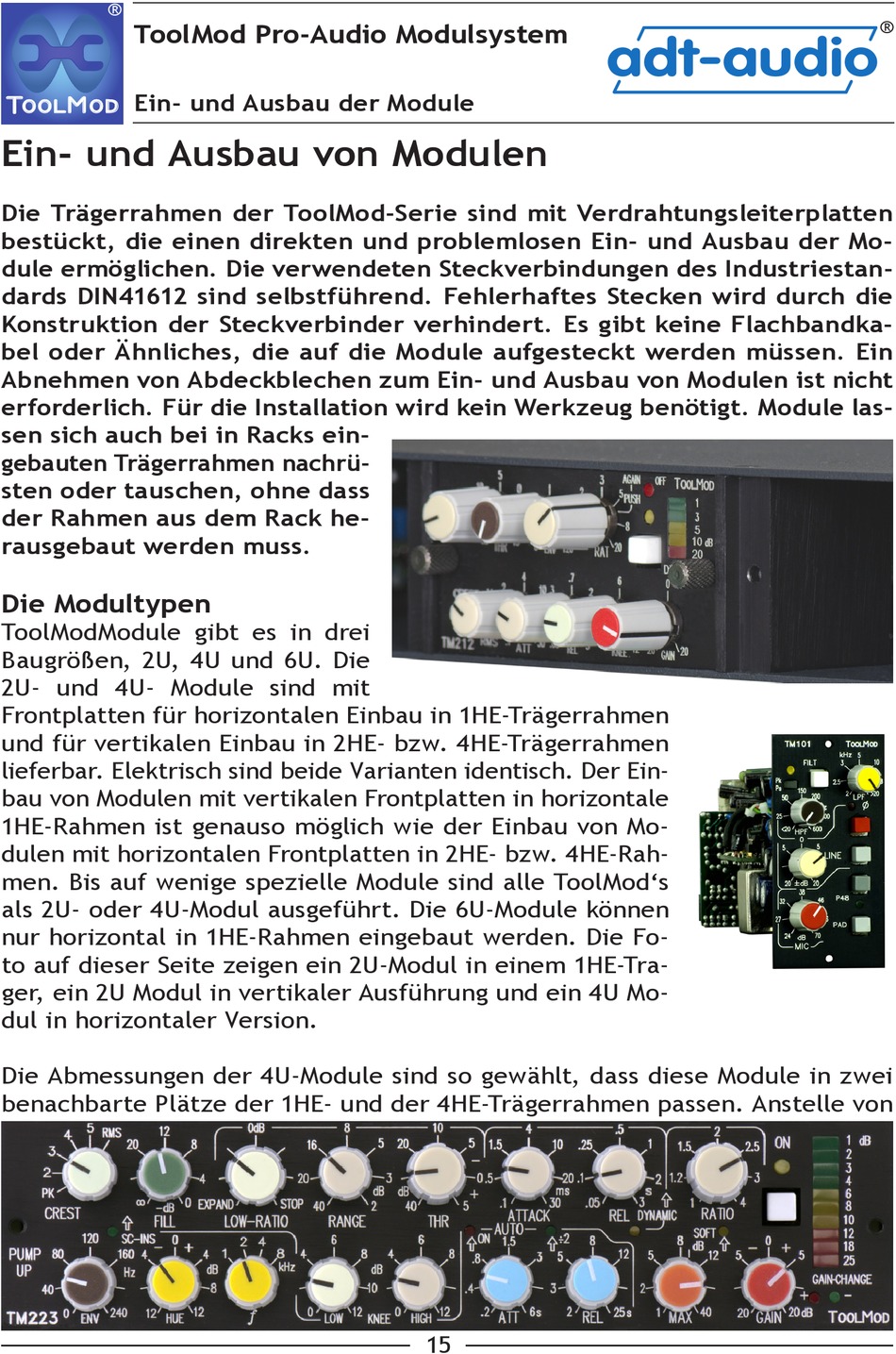

Ein- und Ausbau der Module


Ein- und Ausbau von Modulen

Die Trägerrahmen der ToolMod-Serie sind mit Verdrahtungsleiterplatten
bestückt, die einen direkten und problemlosen Ein- und Ausbau der Mo-
dule ermöglichen. Die verwendeten Steckverbindungen des Industriestan-
dards DIN41612 sind selbstführend. Fehlerhaftes Stecken wird durch die
Konstruktion der Steckverbinder verhindert. Es gibt keine Flachbandka-
bel oder Ähnliches, die auf die Module aufgesteckt werden müssen. Ein
Abnehmen von Abdeckblechen zum Ein- und Ausbau von Modulen ist nicht
erforderlich. Für die Installation wird kein Werkzeug benötigt. Module las-
sen sich auch bei in Racks ein-
gebauten Trägerrahmen nachrü-
sten oder tauschen, ohne dass
der Rahmen aus dem Rack he-
rausgebaut werden muss.

Die Modultypen

ToolModModule gibt es in drei
Baugrößen, 2U, 4U und 6U. Die
2U- und 4U- Module sind mit
Frontplatten für horizontalen Einbau in 1HE-Trägerrahmen
und für vertikalen Einbau in 2HE- bzw. 4HE-Trägerrahmen
lieferbar. Elektrisch sind beide Varianten identisch. Der Ein-
bau von Modulen mit vertikalen Frontplatten in horizontale
1HE-Rahmen ist genauso möglich wie der Einbau von Mo-
dulen mit horizontalen Frontplatten in 2HE- bzw. 4HE-Rah-
men. Bis auf wenige spezielle Module sind alle ToolMod's
als 2U- oder 4U-Modul ausgeführt. Die 6U-Module können
nur horizontal in 1HE-Rahmen eingebaut werden. Die Fo-
to auf dieser Seite zeigen ein 2U-Modul in einem 1HE-Tra-
ger, ein 2U Modul in vertikaler Ausführung und ein 4U Mo-
dul in horizontaler Version.
Die Abmessungen der 4U-Module sind so gewählt, dass diese Module in zwei
benachbarte Plätze der 1HE- und der 4HE-Trägerrahmen passen. Anstelle von
