Ein- und Ausbau der Module


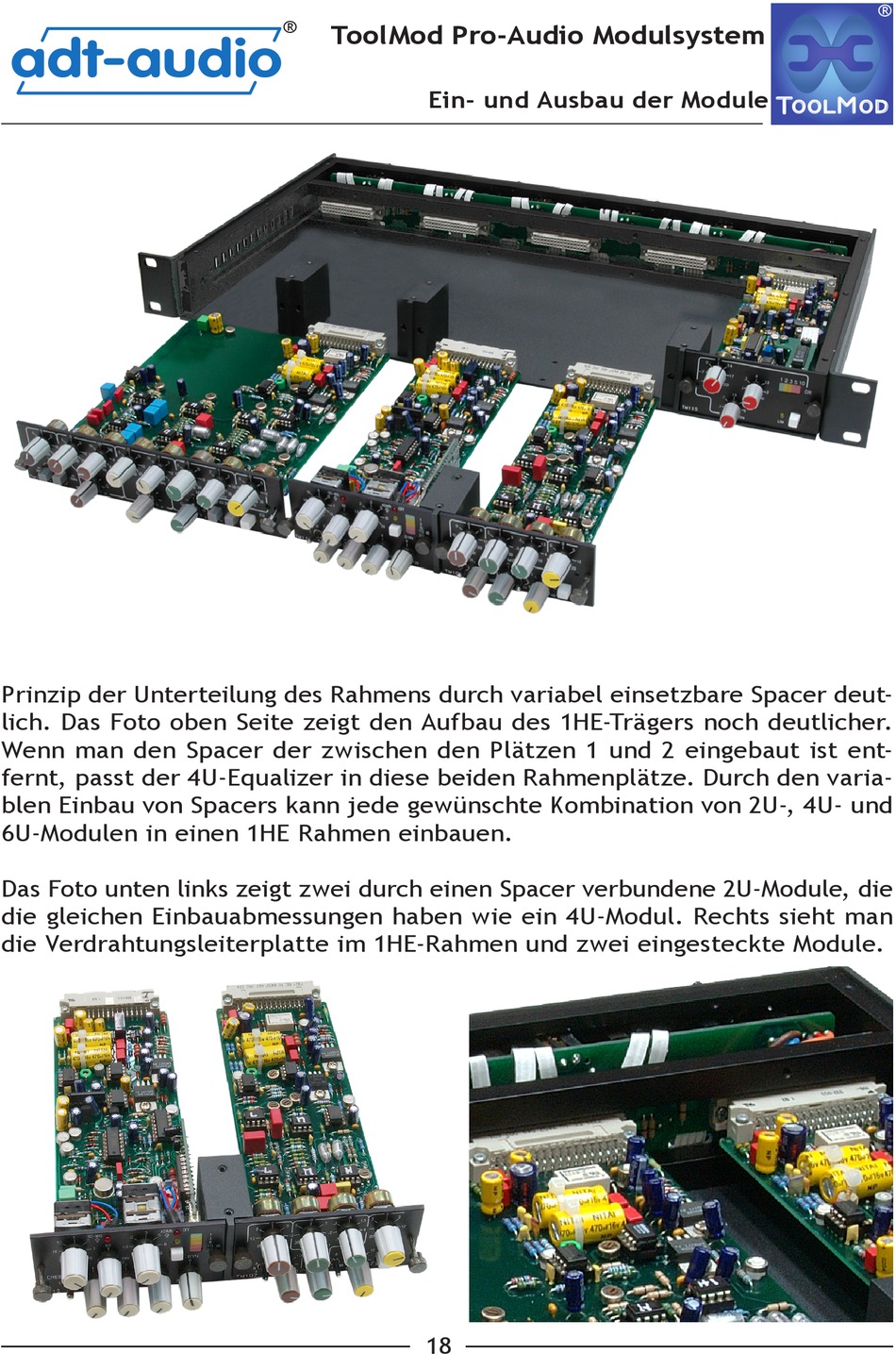

Prinzip der Unterteilung des Rahmens durch variabel einsetzbare Spacer deut-
lich. Das Foto oben Seite zeigt den Aufbau des 1HE-Trägers noch deutlicher.
Wenn man den Spacer der zwischen den Plätzen 1 und 2 eingebaut ist ent-
fernt, passt der 4U-Equalizer in diese beiden Rahmenplätze. Durch den varia-
blen Einbau von Spacers kann jede gewünschte Kombination von 2U-, 4U- und
6U-Modulen in einen 1HE Rahmen einbauen.
Das Foto unten links zeigt zwei durch einen Spacer verbundene 2U-Module, die
die gleichen Einbauabmessungen haben wie ein 4U-Modul. Rechts sieht man
die Verdrahtungsleiterplatte im 1HE-Rahmen und zwei eingesteckte Module.
