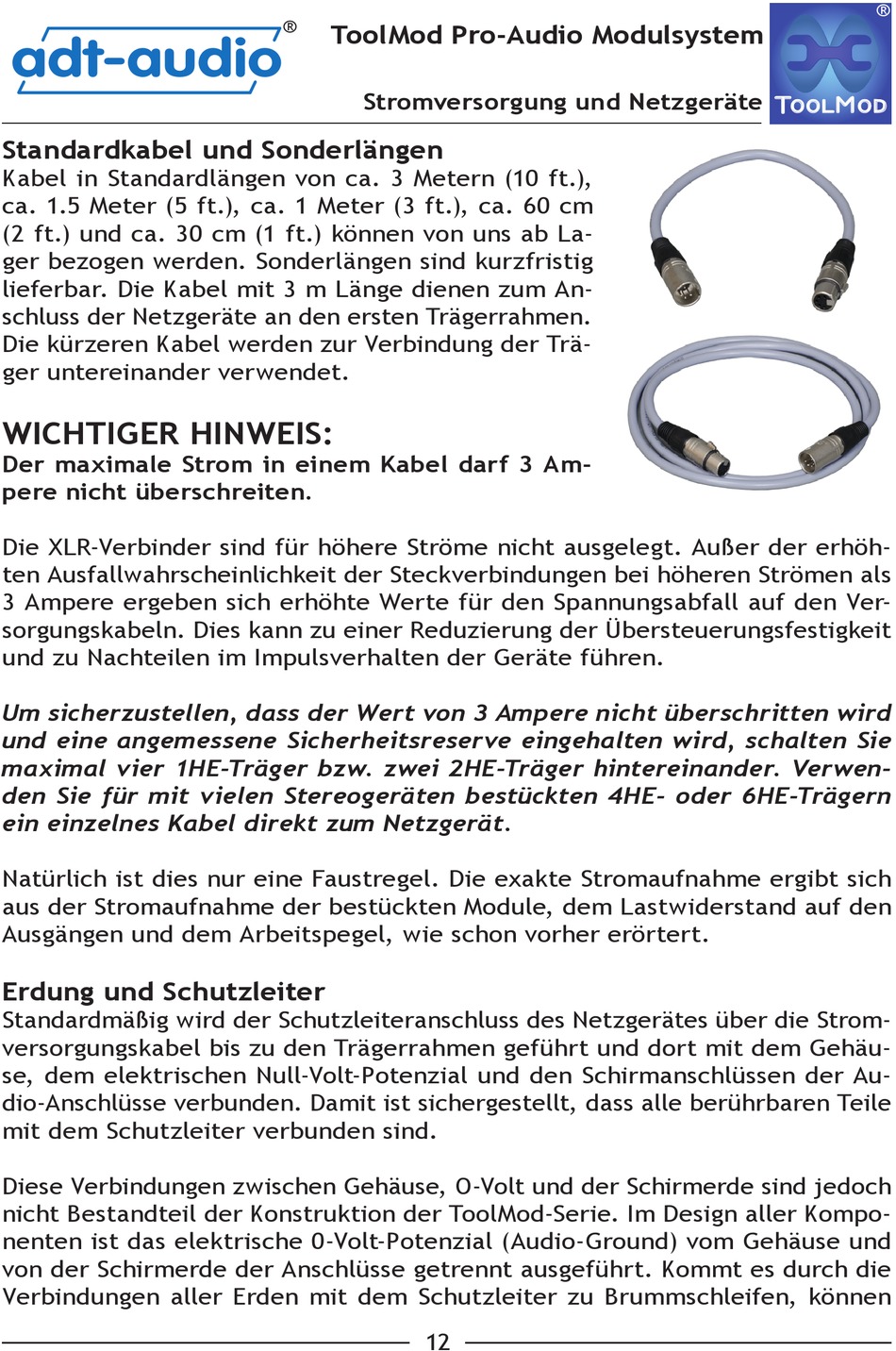

ToolMod Pro-Audio Modulsystem
adt-audio
Stromversorgung und Netzgeräte

Standardkabel und Sonderlängen
Kabel in Standardlängen von ca. 3 Metern (10 ft.),
ca. 1.5 Meter (5 ft.), ca. 1 Meter (3 ft.), ca. 60 cm
(2 ft.) und ca. 30 cm (1 ft.) können von uns ab La-
ger bezogen werden. Sonderlängen sind kurzfristig
lieferbar. Die Kabel mit 3 m Länge dienen zum An-
schluss der Netzgeräte an den ersten Trägerrahmen.
Die kürzeren Kabel werden zur Verbindung der Trä-
ger untereinander verwendet.
WICHTIGER HINWEIS:
Der maximale Strom in einem Kabel darf 3 Am-
pere nicht überschreiten.
Die XLR-Verbinder sind für höhere Ströme nicht ausgelegt. Außer der erhöh-
ten Ausfallwahrscheinlichkeit der Steckverbindungen bei höheren Strömen als
3 Ampere ergeben sich erhöhte Werte für den Spannungsabfall auf den Ver-
sorgungskabeln. Dies kann zu einer Reduzierung der Übersteuerungsfestigkeit
und zu Nachteilen im Impulsverhalten der Geräte führen.
Um sicherzustellen, dass der Wert von 3 Ampere nicht überschritten wird
und eine angemessene Sicherheitsreserve eingehalten wird, schalten Sie
maximal vier 1HE-Träger bzw. zwei 2HE-Träger hintereinander. Verwen-
den Sie für mit vielen Stereogeräten bestückten 4HE- oder 6HE-Trägern
ein einzelnes Kabel direkt zum Netzgerät.
Natürlich ist dies nur eine Faustregel. Die exakte Stromaufnahme ergibt sich
aus der Stromaufnahme der bestückten Module, dem Lastwiderstand auf den
Ausgängen und dem Arbeitspegel, wie schon vorher erörtert.

Erdung und Schutzleiter

Standardmäßig wird der Schutzleiteranschluss des Netzgerätes über die Strom-
versorgungskabel bis zu den Trägerrahmen geführt und dort mit dem Gehäu-
se, dem elektrischen Null-Volt-Potenzial und den Schirmanschlüssen der Au-
dio-Anschlüsse verbunden. Damit ist sichergestellt, dass alle berührbaren Teile
mit dem Schutzleiter verbunden sind.
Diese Verbindungen zwischen Gehäuse, O-Volt und der Schirmerde sind jedoch
nicht Bestandteil der Konstruktion der ToolMod-Serie. Im Design aller Kompo-
nenten ist das elektrische 0-Volt-Potenzial (Audio-Ground) vom Gehäuse und
von der Schirmerde der Anschlüsse getrennt ausgeführt. Kommt es durch die
Verbindungen aller Erden mit dem Schutzleiter zu Brummschleifen, können
