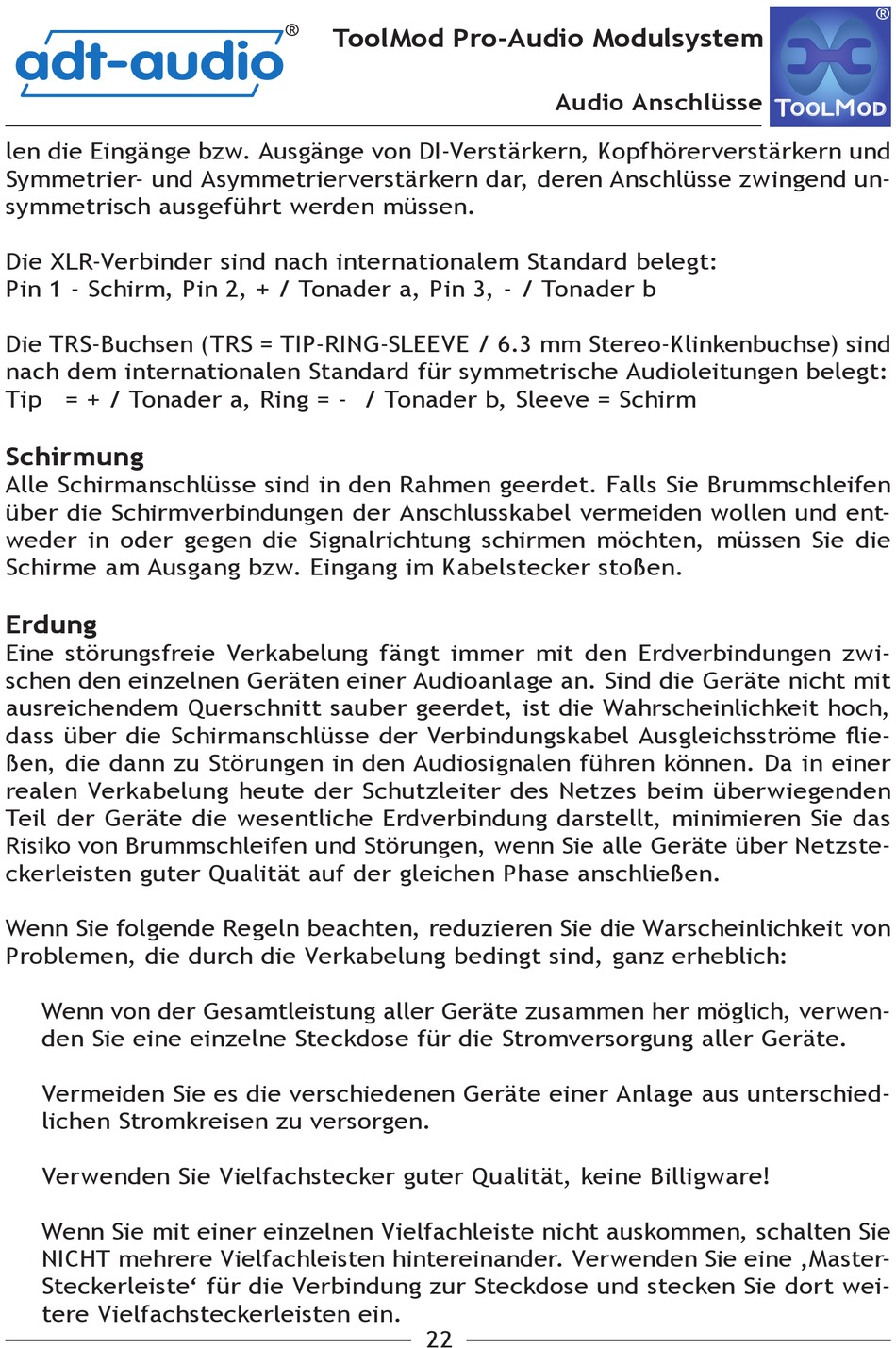

len die Eingänge bzw. Ausgänge von DI-Verstärkern, Kopfhörerverstärkern und
Symmetrier- und Asymmetrierverstärkern dar, deren Anschlüsse zwingend un-
symmetrisch ausgeführt werden müssen.
Die XLR-Verbinder sind nach internationalem Standard belegt:
Pin 1 - Schirm, Pin 2, + / Tonader a, Pin 3, - / Tonader b
Die TRS-Buchsen (TRS = TIP-RING-SLEEVE / 6.3 mm Stereo-Klinkenbuchse) sind
nach dem internationalen Standard für symmetrische Audioleitungen belegt:
Tip = + / Tonader a, Ring = - / Tonader b, Sleeve = Schirm

Schirmung

Alle Schirmanschlüsse sind in den Rahmen geerdet. Falls Sie Brummschleifen
über die Schirmverbindungen der Anschlusskabel vermeiden wollen und ent-
weder in oder gegen die Signalrichtung schirmen möchten, müssen Sie die
Schirme am Ausgang bzw. Eingang im Kabelstecker stoßen.

Erdung

Eine störungsfreie Verkabelung fängt immer mit den Erdverbindungen zwi-
schen den einzelnen Geräten einer Audioanlage an. Sind die Geräte nicht mit
ausreichendem Querschnitt sauber geerdet, ist die Wahrscheinlichkeit hoch,
dass über die Schirmanschlüsse der Verbindungskabel Ausgleichsströme flie-
ßen, die dann zu Störungen in den Audiosignalen führen können. Da in einer
realen Verkabelung heute der Schutzleiter des Netzes beim überwiegenden
Teil der Geräte die wesentliche Erdverbindung darstellt, minimieren Sie das
Risiko von Brummschleifen und Störungen, wenn Sie alle Geräte über Netzste-
ckerleisten guter Qualität auf der gleichen Phase anschließen.
Wenn Sie folgende Regeln beachten, reduzieren Sie die Warscheinlichkeit von
Problemen, die durch die Verkabelung bedingt sind, ganz erheblich:
Wenn von der Gesamtleistung aller Geräte zusammen her möglich, verwen-
den Sie eine einzelne Steckdose für die Stromversorgung aller Geräte.
Vermeiden Sie es die verschiedenen Geräte einer Anlage aus unterschied-
lichen Stromkreisen zu versorgen.
Verwenden Sie Vielfachstecker guter Qualität, keine Billigware!
Wenn Sie mit einer einzelnen Vielfachleiste nicht auskommen, schalten Sie
NICHT mehrere Vielfachleisten hintereinander. Verwenden Sie eine ‚Master-
Steckerleiste' für die Verbindung zur Steckdose und stecken Sie dort wei-
tere Vielfachsteckerleisten ein.
®
